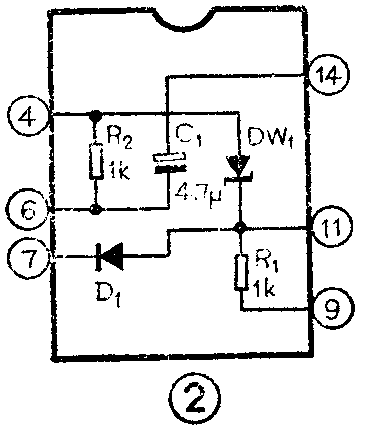

（戴道清）SABA彩色电视机，其控制部分采用的是具有自动搜索和存储功能的微处理器，这部分产生故障时，造成遥控和手控全部失控，无法使用。该机控制部分使用的是HD44840A56单片微处理器，测试集成电路各脚电压，发现电压均为1.2伏，比正常时的5伏电压偏低。而这三个脚的电压是由集成电路ESM7024提供的，其电路如图1所示。这个集成电路主要是提供一个+5V的稳定电压，并在开机时提供一个复位脉冲。测试该集成电路加到⑨、脚的+13V输入电压正常，③脚无3V电压，⑦、脚的输出电压偏低，只有1.2V。经测试，集成块损坏。本文介绍一种用分立元件代换此集成块的方法，具体电路如图2所示。图中DW\(_{l}\)为5V的稳压二极管，可选用2CW7B或2CW12；D1可选用2AP或2AK锗二极管，因为在关机以后，机内有3V电池加到V\(_{CC}\)（⑦脚）上，以保持存储记忆，所以加接D1是为了起隔离作用，防止电池向电源放电。由C\(_{1}\)和R2组成充电电路，在开机时利用C\(_{1}\)的充电电流，在R2上得到一个5V左右的脉冲，作为复位脉冲。元件焊接好后，可直接插入原集成电路相应的脚孔内焊接，外电路不需要改动，这样在得到合适的集成电路时，可随时换上，恢复原机线路。
