随着国家四级办广播的开展，各地县级以下不少单位建立了电视台或电视差转台。笔者用一台彩色电视机和一个自制视频开关改装成兼有电视接收、输出电视信号和监视其它输入信号的视频切换器。适合县级以下电视台或差转台播放自制节目和转播电视节目之用，现介绍如下。

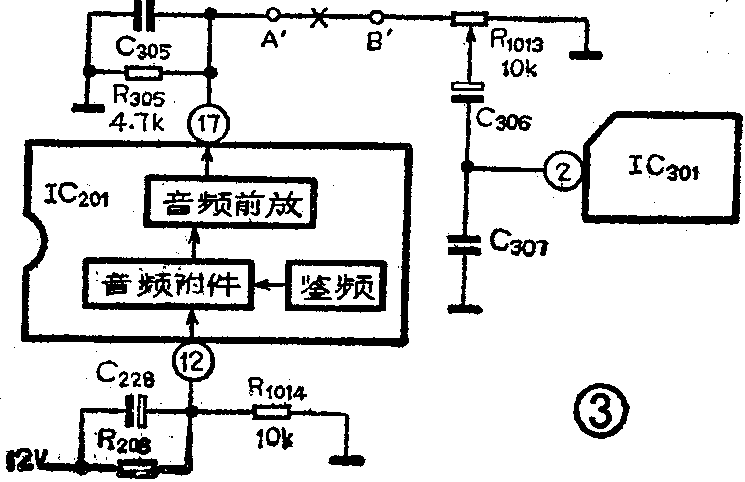

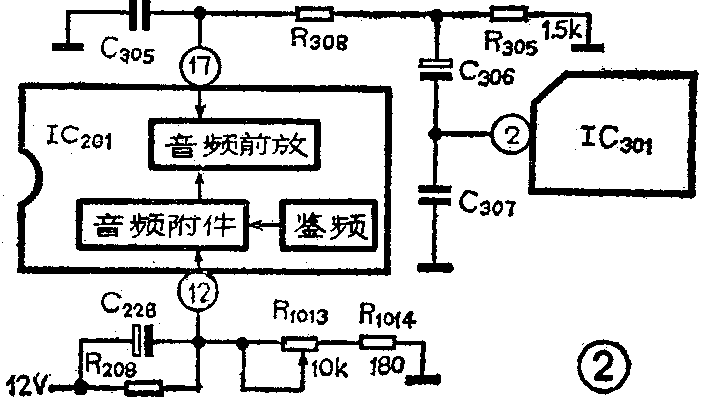

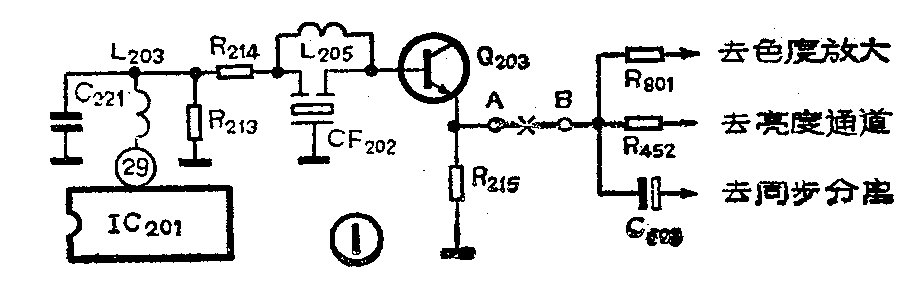

1．电路结构：彩色电视机选用夏普C—3700DK型。从该机视频检波后的第一视放级Q\(_{2}\)03发射极取出彩色全电视信号，如图1所示。在图中A、B两点间打叉处断开准备接入视频开关。集成块IC201内音频前置放大器从17脚输出音频信号，如图2所示。为了使这个信号在加入视频开关后调节音量时不受影响，将音量电位器R\(_{1}\)013从12脚与R1014间取下，接到17脚与地之间而电位器中心点经C\(_{3}\)06再接到功放集成块IC301的2脚，如图3所示。取掉R\(_{3}\)06是为了提高音频输出电平，将R305改成并接在C\(_{3}\)05上并改用4.7kΩ，这样就保持17脚原来的负载，R1014改用10kΩ电阻是为了保持12脚原来对地的电阻值。在图3中A'、B'两点间打叉处断开，准备接入视频开关。
视频开关电路如图4所示。BG\(_{1}\)～BG4选用2SC945管，也可以选用f\(_{T}\)＞50MHz、PCM＞100mW、I\(_{CM}\)＞50mA以及β＞100的其它类型管子，如2SC1815和3DGll0等。四管都作成射极输出器以减少对其它电路的影响。切换开关采用五位（其位数根据切换信号的路数而定）四联按键开关。再用视频电缆将图1和图3电路中的A、B、A'、B'各点引出机外，分别同机频开关电路中的a、b、a'、b'各点相连，这样就构成视频切换器。
2．工作过程：转换电视节目时，按下视频开关的TV键，由图4可见从电视机输出的视频信号由a点分三路输入。第一路经W\(_{1}\)和BG1射极输出至TV图象输出插座，供录象机和维修作信号源用。第二路经W\(_{2}\)和BG2射极输出后，又经C\(_{6}\)和视频开关的K3档接通视频输出插座，可接至电视发射机的视频输入端。第三路直接经视频开关的K\(_{1}\)档从b点输出接到电视机的B点，用这个电视机作图象监视用。
同时电视机输出的伴音信号从a'点输入，经W\(_{3}\)和BG4的射极分两路输出，一路至TV伴音输出插座，供录象机和维护作信号源。另一路经视频开关的K\(_{2}\)档至音频输出插座，供电视发射机音频输入。同时从b'点输出送到电视机的音频输入点B'，供电视伴音监听。
观频切换器有四路线路（LINE\(_{1～4}\)）及其它视频和音频输入插座与视频开关的K2和K\(_{3}\)连接，供录象机、摄象机和字幕机等信号源输入切换之用。这些信号一路经开关和视、音频输出插座直接送至电视发射机；另一路送至电视机，其中视频信号经K3档BG\(_{3}\)射极和开关的K1档从b点输出加到电视机的B点，而音频信号是经开关K\(_{2}\)档从b'点输出直接加到电视机的B'点。因此所有播出信号都可通过电视机进行监视和监听。5只指示灯分别作为5路输入信号源工作指示。
3．注意事项：①该视频切换器输出要求为同步负极性，因此选用其它电视机改装时，如果不能获得同步负极性，就要加一级倒相器。②切换器的视频输出电平要求为1V（峰值），多数彩色电视机第一级视放输出高于此值，微调电位器W\(_{1}\)和W2可以控制视频输出电以达到要求。调节电位器W\(_{3}\)可以控制音频输出电平，切换器音频输出电平为-5dB左右。③最好选用有电源变压器或者是电源与机架隔离的变压器型开关电源的电视机，如本文中选用的机型和日立CTP—216D和CEP—281等机型。否则其电源输入端必须加一个l:l隔离变压器，以防止与它连接的其它机器受到损坏。
视频开关电路中两种电源（12V和6V），可选用市售或自装稳压电源，最好用一个电源有两组输出电压的，这样不但减少体积而且使用也方便。本装置功耗小可选用电池作电源。最后将电源和视频切换器一起装入盒内，盒的外壳与电视机地线相连接即可使用。(万杰英)
