本文介绍的算术游戏机简单易做，它对启发3～5岁儿童的算术兴趣大有帮助，年轻的家长不妨一试。

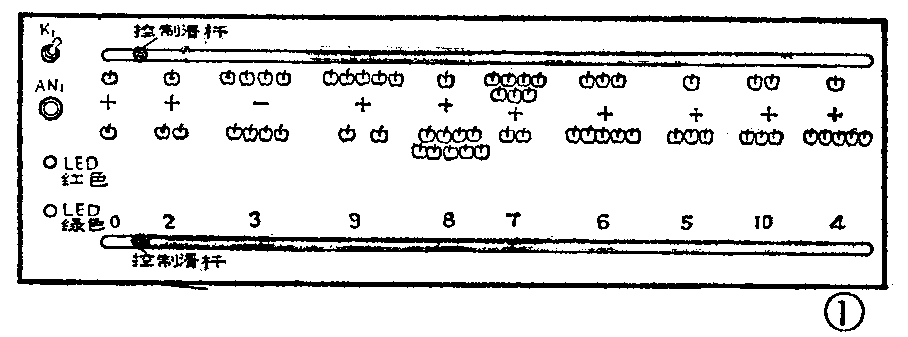

游戏机的外形见图1。面板上有两个控制滑杆，其中上面那个由家长（或老师）出题时用，下面那个由做题的幼儿拨动。平时面板上的红灯亮。当出题时，将上面滑杆拨到某一位置时，让幼儿答题，拨动下面的滑杆，找到答案数后，按一下按钮AN\(_{1}\)，如果答案正确，绿色灯亮，红色灯熄灭。反之计算错误，按下AN1后，红色灯仍亮，表示要求幼儿再做一遍，直到做对为止。

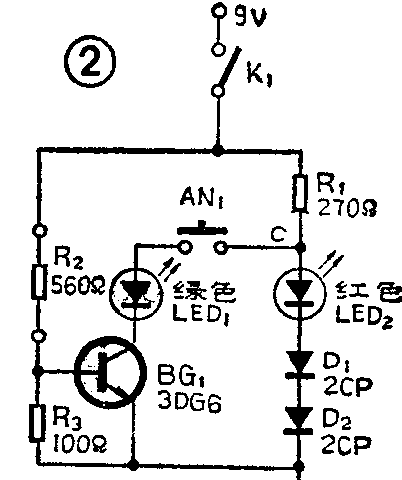

游戏机的电路见图2，合上电源开关K\(_{1}\)，此时红灯LED亮，C点电压约3.5V。当R2未接入时，既使按下AN\(_{1}\)，晶体管BG1也不导通。当答题正确（即接入R\(_{2}\)）时，如再按AN1，此时该电路满足晶体管导通条件，晶体管导通，于是C点电压下降，约为1.7V，红色LED熄灭，绿色LED点亮，通过绿色LED的电流约27mA。

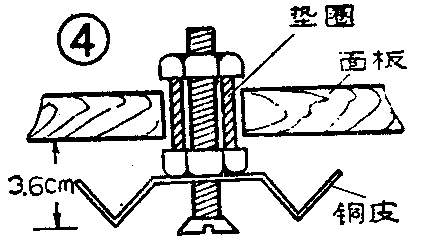

制作面板时，可找一块50×20（cm）的五合板，按图一所示开两条槽，钻四个小孔。把面板涂上白漆，画上苹果（或其它）图案。找一块48×18（平方厘米）的敷铜板，按图3所示刻出电路，钻好孔，焊上电路元件。用厚度为1厘米的木板做一个50×20×4立方厘米的盒子。控制滑杆的作法如图4所示，可找两根φ5×60的螺杆，再找两个螺母，把弯好的铜皮固定，再套上垫圈，使其可在面板槽中移动。这样就可装入印制电路底板，并将按钮和电源开关固定在面板上，发光管LED只需用胶水固定即可。
所有安装就序后，先用绳子将面板与盒子捆起来，然后进行调试：当未接入R\(_{2}\)时，合上K1，测通过R\(_{1}\)的电流是否为20mA左右，如过大或过小可调整R1数值。接入R\(_{2}\)后按AN1，并测通过LED\(_{1}\)的电流是否约为27mA，如该电流过大或过小，可调R2。如调试无误后，将面板用胶水胶在盒子上。在盒子的底部开一门，用于换电池之用。 （建军）
