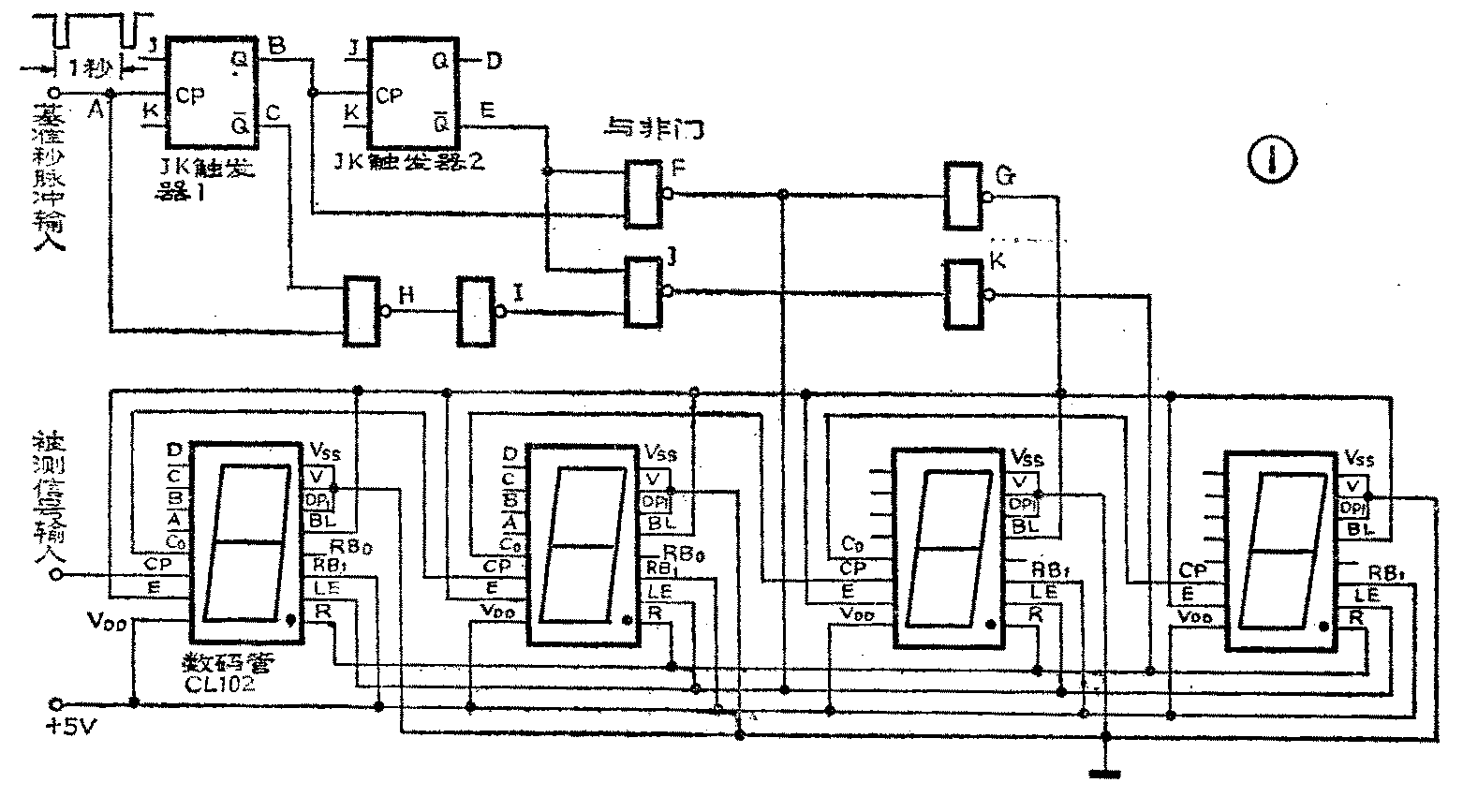

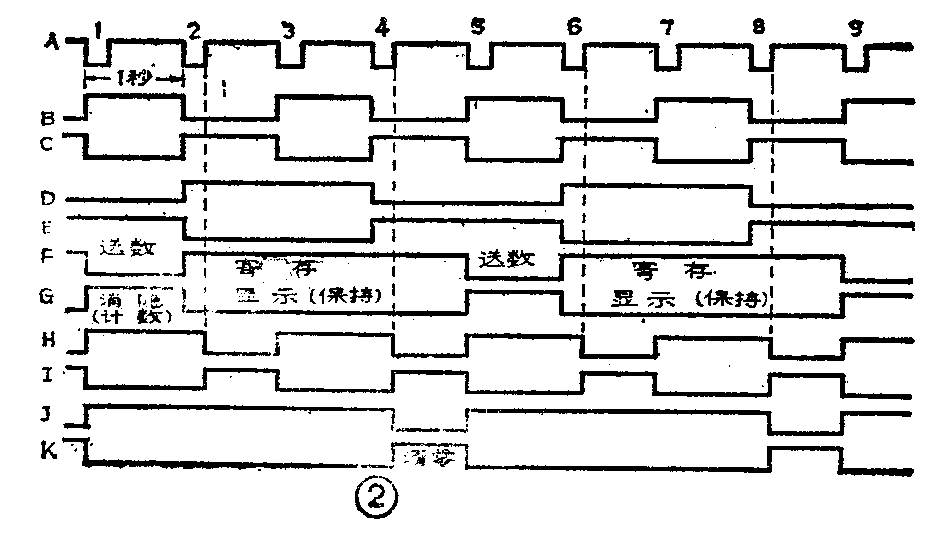

此频率计由两个JK触发器、六个与非门和四个数码管（CL102型，苏州半导体厂出品）组成，其电路如图1，波形图如图2。它不但可以用来测量脉冲信号的频率，只要稍加改动即可成为计数器。本电路是一个四位十进制频率计，读者若想组成五位或六位十进制频率计，则可仿照本电路加一级（五位）或两级（六位）数码管即可。
基准秒脉冲由第一个JK触发器CP端输入，被测信号则从最左的CL102的CP端输入。这样，此电路就以3秒钟显示、1秒消隐的周期循环工作。从电路图和波形图中可看出，当第一秒时数码管处在消隐（BL）状态时（参见波形G及F），它同时作计数。此时数码管不亮。当第一秒过后，计数器处于寄存状态，数码管这时处于显示状态和保持状态。数码管显示的数值即为一秒时间内的被测脉冲个数，也即脉冲信号的频率。例如显示的数为3000时则被测脉冲信号的频率为3000Hz。当清零脉冲（波形K）到来时，各数码管的R端都为高电平，计数器清零。但这时数码管还处于寄存状态和显示状态。因此此时计数器虽已清零（为下一周期计数作好准备），但数码管依然显示原数码，直至清零脉冲结束，数码管的寄存状态转换为送数状态，工作进入第二个循环。
这里各数码管的A、B、C、D及RB端都悬空，对工作无任何影响。(赵国平)
