本文介绍一种以特定哨音控制的声遥控电路。用它可以遥控各种家用电器电源的开关。它与射频、红外线等遥控方式相比，具有电路简单、调试方便、功耗低、成本低和体积小等特点。同时由于采用高品质因数的电感线圈，提高了电路的抗干扰能力。
电路原理
整机电路原理见图1。电路由放大、选频、整形、记忆、触发、执行和电源等部分组成。话筒M收到声信号后转换成电信号，由三极管BG\(_{1}\)、BG2放大，并经由电感L\(_{1}\)和电容C3组成12kHz的选频回路选频。当电路中出现12kHz频率的信号时电路谐振，输出最大，使平时处于截止状态的三极管BG\(_{3}\)迅速饱和，在其集电极电阻R8两端产生一接近电源电压的高电平信号，触发记忆单元的集成电路IC。由于所用电感的Q值较高，其通带较窄，因为家庭环境噪声（包括收录机、电视机的音响）大多在10kHz以下，又由于普通驻极体话筒的频响上限为十几千赫，故选频电路谐振频率确定为12kHz。
当集成电路IC被前级的高电平触发后，电路翻转，Q\(_{2}\)端输出高电平（或低电平）使晶体管BG4由截止（或饱和）状态变为饱和（或截止）状态，从而触发双向可控硅BCR由关断（或导通）变为导通（或关断），使负载R\(_{L}\)通电（或断电）。集成电路采用双D触发器CC4013。为保证触发可靠，将其中一个D触发器接成单稳态电路，当11脚（CP2端）接收到上升沿高电平信号时，由于D\(_{1}\)端接，使Q1端变为低电平，Q\(_{1}\)-端输出变为高电平，并通过电阻R9向电容C\(_{5}\)充电。当C5上的电压充至S\(_{1}\)端的转移电压时，使Q1端跳变回高电平，由Q\(_{1}\)再去触发下一D触发器构成的双稳态电路。单稳态电路的时间常数t≈0.7R9C\(_{5}\)，图1电路即在三秒钟内只接受一个控制信号，可以有效地克服双稳态电路由于触发原因引起翻转不稳定的缺点。
整机电路采用电容降压方式供电，确保了长时间通电工作的可靠性，因为革除了变压器，电路不存在过热问题，而且功耗也小得多。
制作与调整

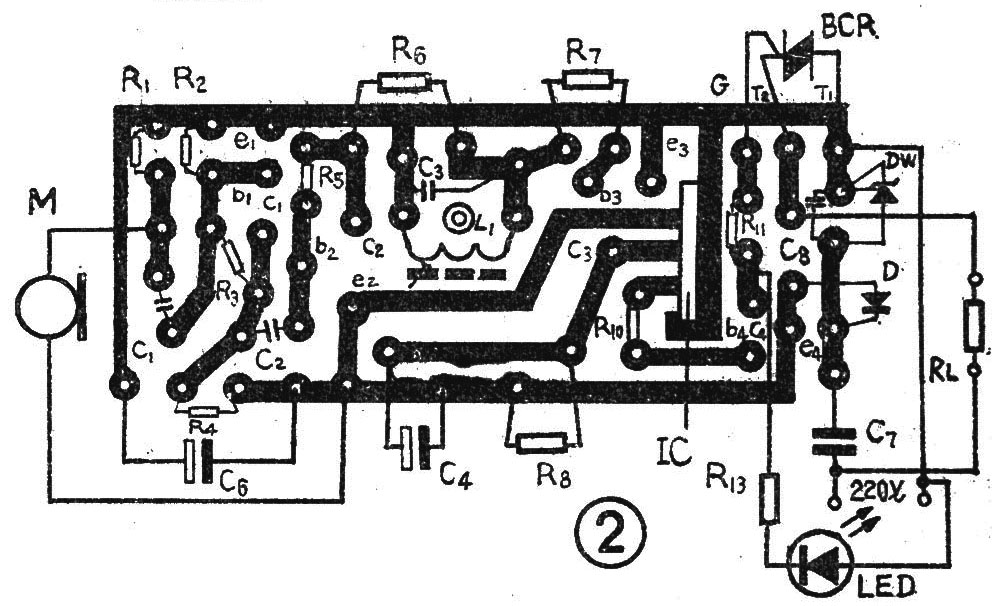

为了降低成本和减小体积，图2印刷电路板图中的集成电路IC采用软封装形式的（图3）。除电感线圈外电路对元件没有特殊要求。线圈L\(_{1}\)采用录音机用的一种偏磁线圈的骨架绕制，电感量为21mH，可调。图1电路中各三极管β值应大于100，双向可控硅BCR视负载确定其电流容量，电路中选用3A／400V。可控硅容量越大，要求的触发电流越大，而且同型号产品的触发电流数值有一定的离散性，因此调试中如果发现可控硅未全导通，可减小电阻R11的数值，以加大触发电流值。
电路焊接无误后，为安全计，先用低压电源调试。将10～15V直流电源接在电容C\(_{6}\)两端，同时将稳压管DW断开一极，以防止过流损坏。有条件者可用音频信号发生器调试。将频率调在12kHz，输出幅度取10～20mV，其输出接于话筒位置（话筒断开一端），同时将万用表调在直流25V档，表笔接在电阻R8两端，调节电感线圈L\(_{1}\)的磁芯，使电压表指示最大，其数值约比电源电压低1V左右（即三极管BG3的饱和压降）。然后去掉信号发生器，改接话筒，捏动哨子，发光二极管LED会有相应反应。拉开距离5～7米，电路也应动作灵敏。如果可控距离过近，可能是管子β值过低或是元件故障及焊惜所致。最后将电路复原，接上220V电源和负载试机，当LED\(_{1}\)燃亮时，负载如灯泡也应燃亮；当LED熄灭，负载被断电，否则说明可控硅引脚焊错或有故障。
经过多次试验，本文电路的受控范围不小于40m\(^{2}\)。它不受收录机，电视机等音响的影响。
