一台日立CTP－273D型彩电，开机后图象正常，几秒钟后，图象消失，屏幕全红，有明显的回扫线，亮度调节不起作用。关机过一会再开机，仍重复上述现象。
刚开机时，图象正常，说明电视机冷态时正常，而热态时，出现满屏幕红色光栅，说明显象管红枪电子束电流过大。造成红枪电子束电流过大的原因有两个：一是R（红）路视放管Q\(_{2}\)热击穿，即开机几秒钟后，Q2集电极与发射极击穿短路。至使Q\(_{2}\)管的电流猛增，集电极电位下降，使红枪阴极电位也跟着下降。造成红枪电子束电流过大。二是显象管内R阴极与灯丝热态短路。
检修时，先开机测量Q\(_{2}\)管集电极电压，发现只有10V左右，而B、G视放管Q1、Q\(_{3}\)的集电极均有140V左右的电压。关机，拔下显象管座的激励板，开机，测出Q1、Q\(_{2}\)、Q3管的集电极电压均在150V左右，这说明视放管以及前面电路均工作正常，问题出在显象管内R阴极与灯丝热态相碰。
过去，人们常用高压瞬间电击的方法来处理显象管极间短路的故障，这样做不够稳妥，容易将电极烧断或极间点焊，特别是对热态碰极的故障，在处理时，还需要将灯丝加热，比较麻烦。本文介绍一种方法，用220／6.3V小型变压器单独给灯丝供电，使灯丝电路工作在交流状态，解决与阴极的碰极问题。

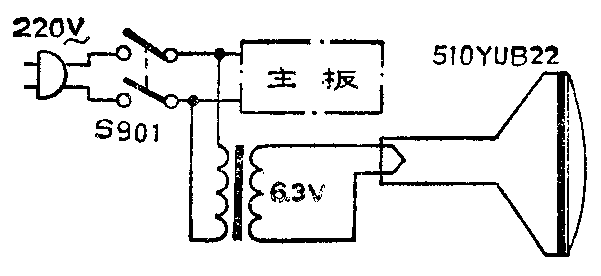

具体方法：将灯丝地脚从激励板上焊下，用导线引出，再将灯丝另一端H从主板电路上剪下来，用导线引出，这两条线引到固定在机壳底板上的小变压器的次级，变压器的初级接到电源的开关S\(_{9}\)01上，具体电路接线见附图。因灯丝额定参数为6.3V、600mA，故可选5VA的变压器。如果想自制变压器，可选用5W线间变压器铁芯，铁芯截面为14×20mm\(^{2}\)，初级绕组用φ0.1mm线绕3520匝，次级用φ0.6mm线绕103匝。（李蒙）
