近年来由于大规模集成电路的迅速发展，生产成本不断下降，使微机在电视机中得到广泛的应用，具有比较齐全遥控功能的KV—1882CH彩色电视机就是一个典型实例。它使用了中央处理机 CX522—054、以中央处理机为中心的存储器（CX7959）、数／模转换机（MB88301A）和波段转换开关（LA7920）等。在中央处理机的存储器中，固化了电视机自动控制的所有程序，开机以后通过遥控电路将各种自控信息传送给中央处理器，在中央处理机将这些预定的程序进行处理，判别之后送出各种控制信号分别去控制选台、波段转换、彩条等电路，从而完成各种控制功能。本文首先介绍该机的遥控电路，它是由红外遥控发射器和接收器组成，分述如下。
红外遥控发射器

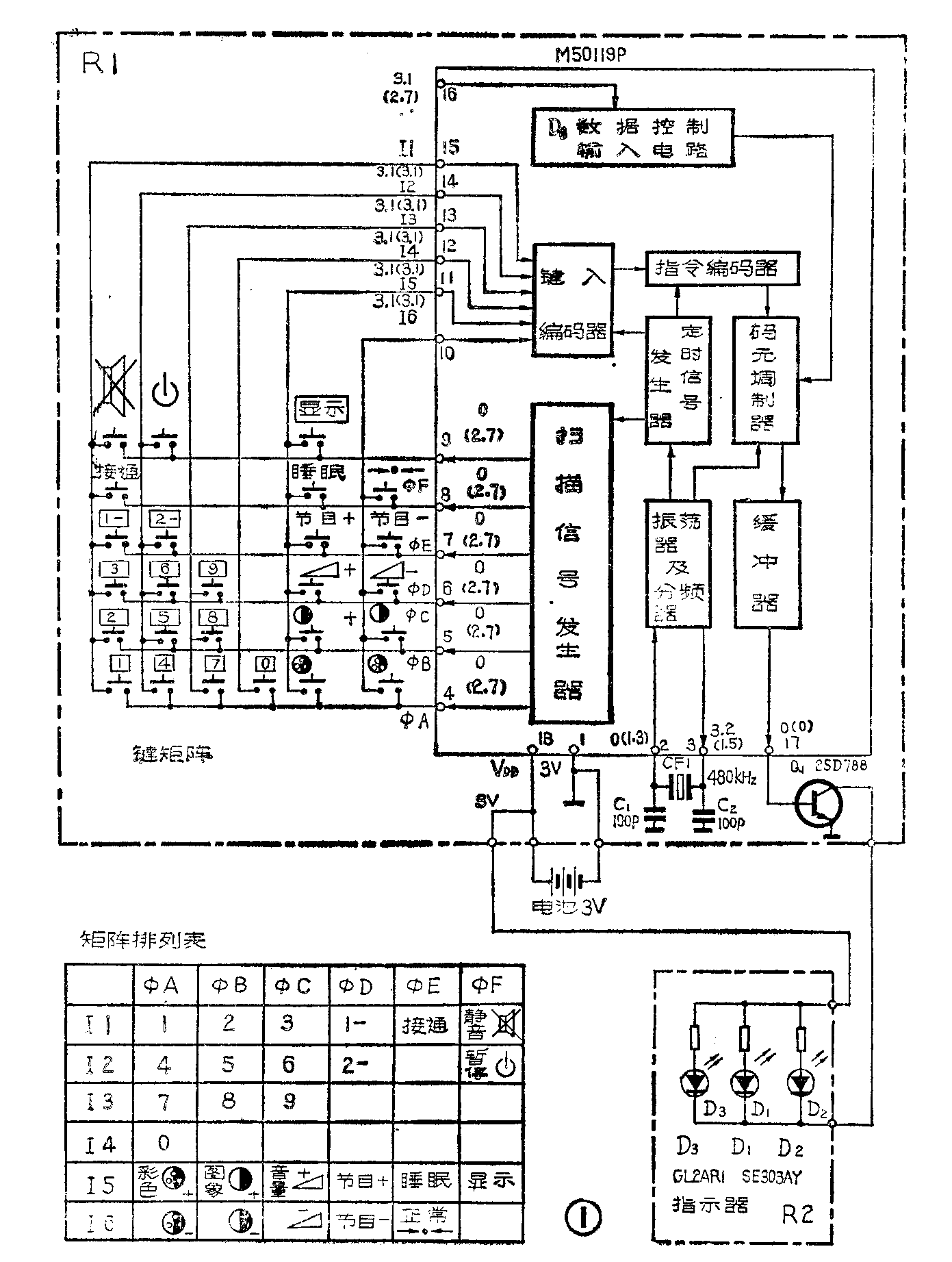

红外遥控发射器装在机外的遥控盒内，电路由集成块M50119P、发光二极管及外围元件组成，如图1所示。M50119P实质是一个键控信息转换器，它内部振荡器产生480kHz或455kHz信号，振荡频率由接在2脚和3脚的晶体CF1来确定。这个信号经分频器分频后输出40kHz信号，分别送到码元调制器和定时信号发生器。从图看出集成块内扫描信号发生器有6个信号输出端（4～9脚），分别用φA、φB、φC、φD、φE和φF表示。键入编码器有6个信号输入端（10～15脚），分别用I6、I5、I4、I3、I2和I1表示。这6个扫描信号输出端和6个键入编码器的信号输入端组成一个矩阵，矩阵排列如图1左下角表中所示。从表中看出可得到6×6=36个键控点，因而可获得36个指令信息，该机只用了26个在表中列出，其它10个键控点未用。表中数字、文字和符号印在遥控盒的按键上，每个按键下边的小开关接在相应的键控点上，如图1左边键矩阵所示。

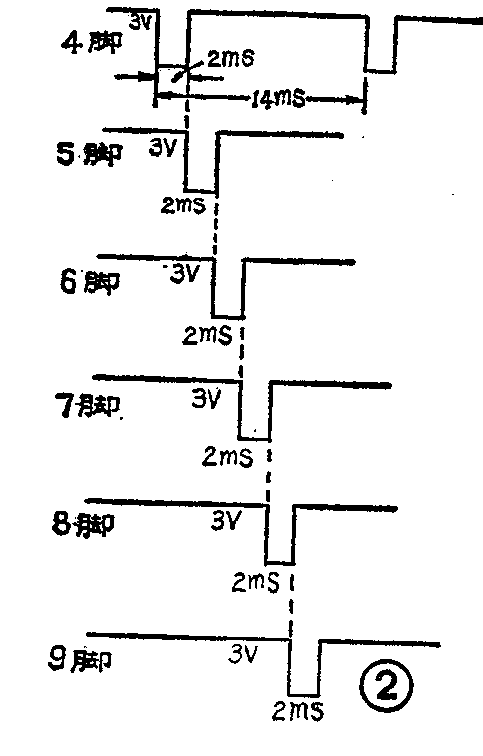

集成块内扫描信号发生器在定时信号发生器送来的信号作用下，产生6个可识别的扫描信号如图2所示。由图可见扫描信号为宽度2mS、周期14mS、幅度为3V的负脉冲，从4～9脚分别输出，每一个脉冲依次延迟2mS，在时间上互不重叠。这6个扫描信号又分别通过键控小开关，接到键入编码器的每一个输入端的6个与门逻辑电路上，这样就有36个与门逻辑电路，可得到36个控制键位。36个与门逻辑电路又连接指令编码器中的只读存储器的地址，在事先编好的程序控制下，相应的地址即可输出相应的指令码，再送到指令编码器。例如，按下音量十键时，扫描信号发生器输出端φC（6脚）和键入编码器输入端I5（11脚）接通。从6脚输出的扫描信号又从11脚加到键入编码器I5输入端内相应的一个与门逻辑电路。据上分析知产生符合音量十的指令码，再送到指令编码器中去。键入编码器把送进来的指令码转换成计算机能直接使用的二进制数字编码指令，其指令波形如图3所示。

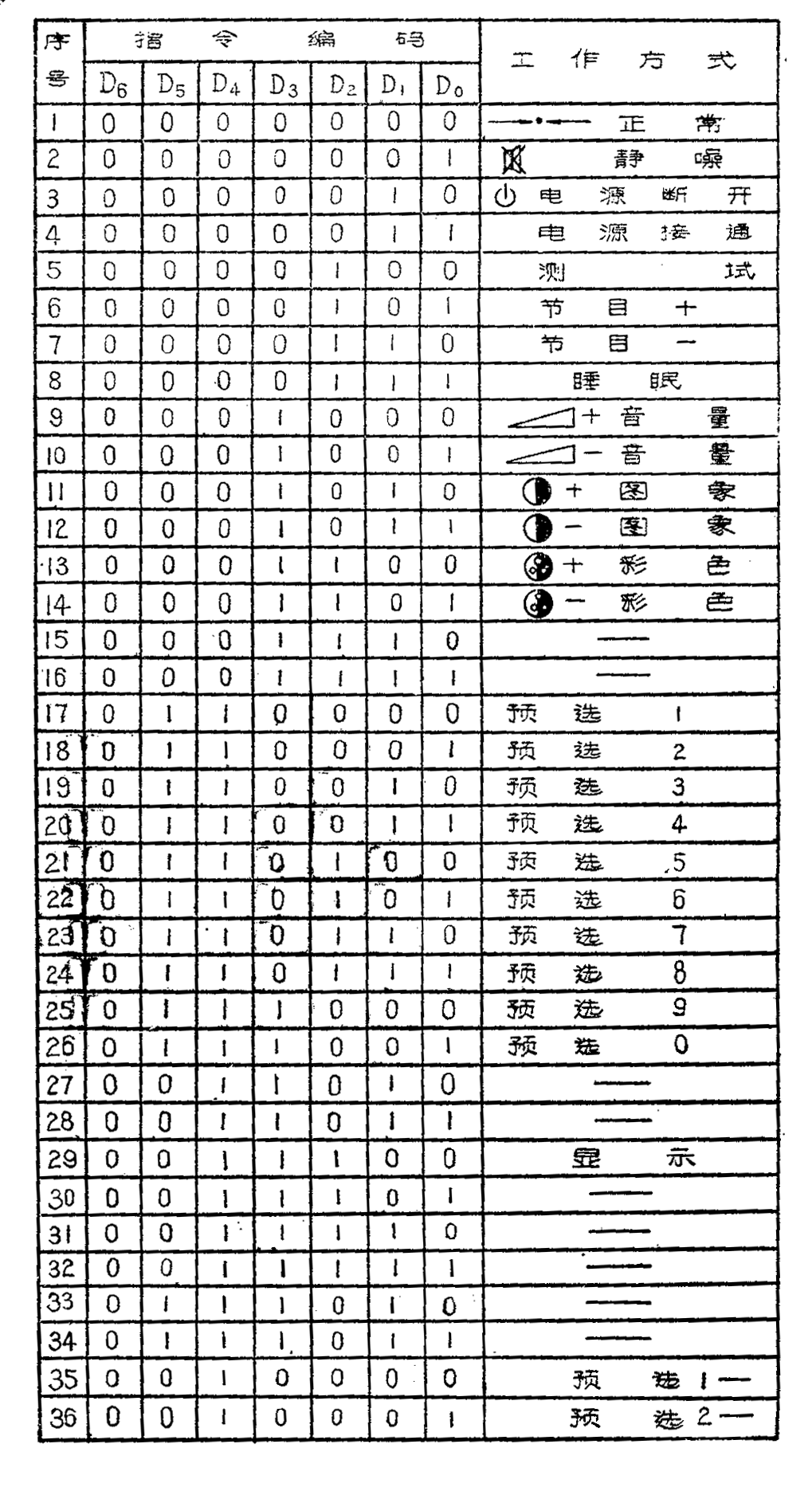

该机设计由脉冲宽度来区分二进制的“0”和“1”，脉冲宽度2mS代表“1”，1mS代表“0”。图2所示指令波形中第一个波的宽度为2mS表示“1”，策二个波形宽度为1mS表示“0”，显然这个指令代码为1010001000。它是由10个数位（二进制）组成，其中K\(_{0}\)、K1和K\(_{2}\)为“101”是键控标志码，D0～D\(_{5}\)为指令码共有6位，因此可组成 2\(^{6}\)=64个编码。该机只设计36个指令编码列入附表中，从表的工作方式一栏看出只用了27个指令码。其中测试这个工作方式，是供工厂在调试过程中使用，因此遥控盒没有这个作用键，其余26个工作方式盒上都有对应键。D6这个码始终为“0”，这是因为D\(_{6}\)数据控制输入电路，由集成块16脚输入信号控制，直接接至码元调制器，而该机在16脚未接入任何信号使D6保持为“0”。
一个指令占用时间为28mS。为了防止干扰引起误码，该机采取两个措施：其一是指令开头安排了键控标志码（101）以供识别。其二是对同一信号连续两次识别才确认该信号，这样就大大减小误码率。
指令编码器输出的数字编码指令通过码元调制器，调制在40kHz的载频上。调制信号通过缓冲器从集成块的17脚输出，加到红外激励管Q\(_{1}\)（2SD788）的基极，调制信号从Q1的集电极输出加到二极管D\(_{1}\)、D2和D\(_{3}\)上。其中D1和D\(_{2}\)（SE303AY）为红外发光二极管。它在调制信号的激励下发出被调制的红外线，从遥控器前端幅射窗发射到空间去。D3（GL2AR1）为指示器，在调制信号的作用下发出红色光，表示发射器工作。
红外遥控接收器

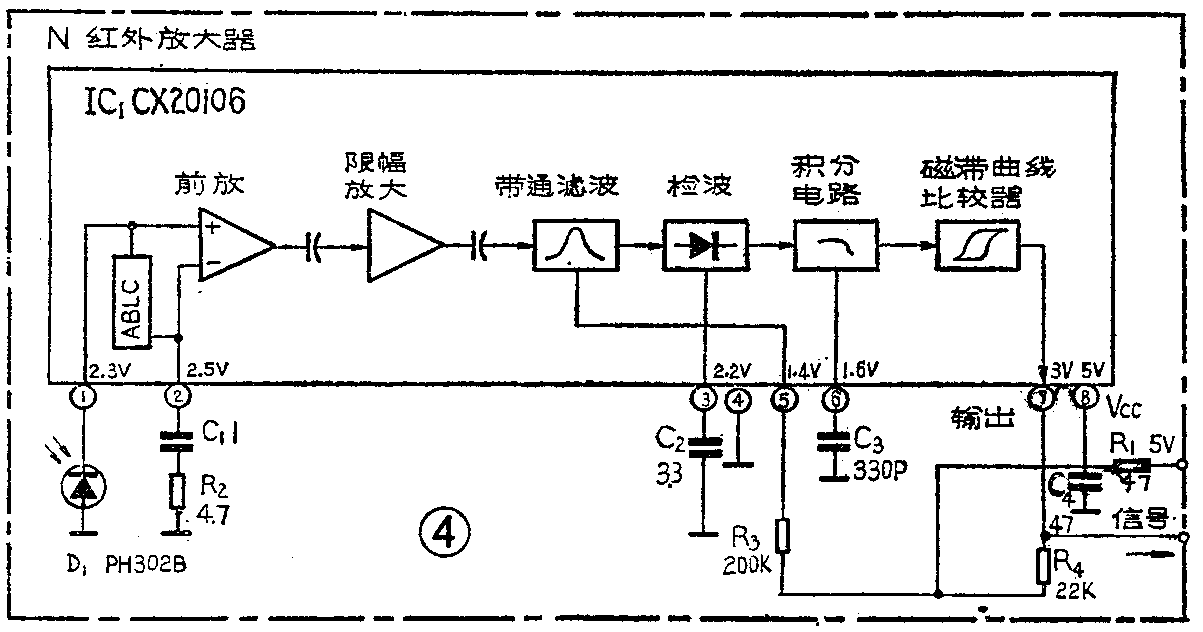

红外遥控接收器装在电视机内N极上，它由红外检波二极管D\(_{1}\)（PH302B）、放大集成电路IC1（CX20106）和外围元件组成，如图4所示。IC\(_{1}\)是一个有8个脚的集成块，其功能为前置放大、限幅放大、滤波、检波及波形整形等。它的供电电压为5V，耗电为9mW。带通滤波器制造在块内基片上，它没有使用电感，故能防止电磁干扰。
由前分析知道遥控信号是调制在红外线上的以40kHz为载频的脉冲信号。当遥控电路工作时，红外检波二极管（D\(_{1}\)）接收到这个信号后进行红外光检波，输出载频40kHz的脉冲信号，加到IC1的1脚，从1脚输入的信号加到前置放大器的正向输入端。该放大器加有自动亮度输入水平控制电路（ABLC），防止输入信号过大而使放大器过荷。经过前置放大后的信号再送到限幅放大器，滤除杂散的调幅干扰，输出较强的信号送到中心频率为40kHz的带通滤波器。IC\(_{1}\)的5脚接有电阻R3，调节R\(_{3}\)可使滤波器的中心频率在30～60kHz范围内变化，本机调在40kHz。在这里进一步滤除其它干扰而使红外遥控电路的抗干扰性能增强。滤波器输出信号经检波器检波后得到滤除40kHz载频的指令码脉冲，再经积分电路和磁滞曲线比较器对脉冲整形，最后从7脚输出指令码脉冲。该脉冲信号再送至中央处理器CX522—054的12脚，经过它内电路的处理后发出命令而执行相应的动作。如果按下音量十键时，中央处理器接到这个指令码后，发出命令使伴音放大电路增益增加而使音量增大。当按下音量一键时，中央处理机将发出命令使伴音放大器增益减小而使音量变小。其它控制也以同样过程进行。(冯子敏)
