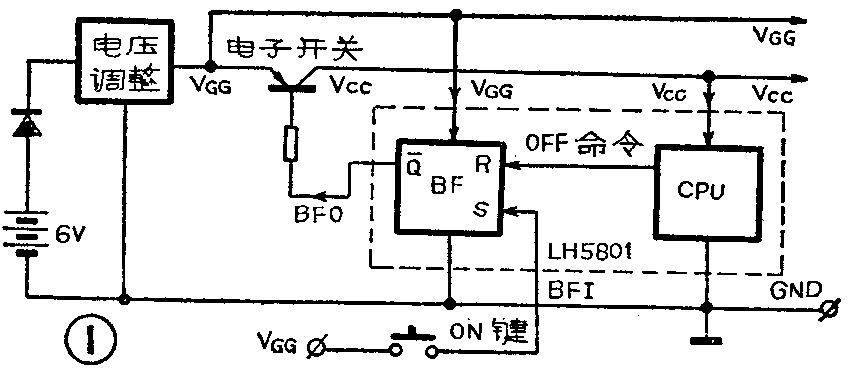

PC—1500计算机通常用四节五号电池作电源。但电池不直接向整个系统供电。而是通过电压调整电路和输出控制电路后才向主机和外设供电，参看图1。
这种计算机的微处理器LH5801内部有一个电源控制触发器BF。电压调整电路能否向整个系统提供电压V\(_{CC}\)，要受BF触发器输出信号BFO的控制。图中虚线框中的部分是LH5801。BFI是BF触发器的置位端。BFO是BF的反相输出信号。CPU由VCC供电，BF触发器由常备电压V\(_{GG}\)供电。显然只有当电子开关（晶体管）处于导通状态时才能有VCC电压。
微机PC—1500处于关机状态或自动关机状态时，BF总是处于复位状态，BFO输出就维持在高电位。这时电子开关处于截止状态，因此不会有V\(_{CC}\)输出。系统不工作。当按下ON键时，BFI端就出现正脉冲，使BF置位。这时BFO的输出由高电位翻转成低电位，使开关管导通，VCC端才能出现4.7V电压输出，系统进入开机状态。当PC—1500扫描到OFF键或经过七分钟没有发现键盘操作时，CPU将执行一条OFF指令使BF触发器复位。系统回到关机状态。
电压调整、电子开关电路和输出电路由厚膜集成电路MA1066和它的附属电路组成，如图2所示。图中虚线框起来的部分都在MA1066内部，其它部分是附属电路。MA1066由三部分组成：①V\(_{GG}\)调整电路；②VCC输出控制电路；②显示电压。V\(_{A}\)、VM、V\(_{B}\)、VDIS输出电路。
电压调整电路由B710和C1623组成的复合管及偏置电路构成。场效应管2SK160及电位器W\(_{1}\)等组成复合管的偏置电路。VGG电压的高低由W\(_{1}\)调整。VGG的正常值为4.7V左右。
电子开关电路由晶体管B779和82Ω电阻构成。这个电子开关电路的控制信号来自LH5801的BFO端。启动主机后BFO总为低电平，关机后BFO总为高电平。因此，开机状态下晶体管B779一直处于饱和状态，V\(_{CC}\)输出约为4.7V。关机后B779就处于截止状态。故无VCC输出。
显示用电压输出电路实际上是输出可谓的分压电路。热敏电阻154KD用来消除温度变化对显示电压的影响，起到稳定亮度的作用。调整电位器W\(_{2}\)可改变场效应管2SJ84的漏源阻抗，从而改变VA～V\(_{DIS}\)的输出幅度。VDIS的正常值为3.7V。
MA1066的第12脚是复合管的基极，同时也与全清键ALL RESET的引线相连。如果按住全清键，复合管就截止，系统断电。显然按下全清键的作用和退出电池的作用完全一致。
PC—1500出现供电故障时，显示就不清晰，即使换上新电池故障现象也不会消失。故障严重时整机就不能工作。现将该机供电故障现象及排除方法介绍给大家，供维修时参考。
1、无V\(_{GG}\)无VGG整个系统就不能工作。这种故障通常由以下几种原因引起：①二极管1SS98内部开路或外部引线脱焊。在这种情况下，电压调整电路无电压输入，故也不会有电压输出。②MA1066的14、12、10、5等引脚与印刷电路板脱焊或因环境潮湿使连接处霉断，这种情况将导致电池电压加不到调整电路的输入端。或因无偏置使复合管截止。所以无V\(_{GG}\)。③组成复合管的C1623或B710开路也会引起无VGG故障。维修时若无芯片更换。可在MA1066的14、13脚跨接一只硅整流二极管，14脚接二极管正极。
2．V\(_{GG}\)偏低 正常情况下VGG为4.7V。该机在潮湿环境中长期使用，容易出现V\(_{GG}\)偏低故障。VGG偏低时V\(_{CC}\)也偏低，显示也就不清晰。VGG低于3V时整个系统就不能正常工作。
V\(_{GG}\)偏低，通常是由电位器W1的滑动触点与电阻体接触不良引起。遇到这种情况，应该先用酒精清洗电阻体表面，然后再用小起子左右旋转电位器滑动触点。经过摩擦，电位器接触可恢复良好。然后调整W\(_{1}\)使VGG输出至4.7V即可。
3、无V\(_{CC}\)无VCC系统就不能工作。这种故障常由以下几种原因引起：①MA 1066的第9脚与印刷线路板脱焊。这样来自微处理器的供电控制信号BFO加不到电子开关B779的基极上，使B779截止，故无V\(_{CC}\)输出。②LH5801的BFO引线与电路板脱焊。③BFO触发器损坏。BFO触发器不能置位时，MA1066的第9脚上就得不到低电平信号，因此B779将一直处于截止状态，所以无VCC输出。④MA1066中的B779内部开路也会引起无V\(_{CC}\)故障。
由脱焊引起的故障可以通过补焊来消除。但是怎样判断是微处理器故障还是B779损坏呢？最简单的检查方法是把MA1066的第9脚与第5脚短接起来。经过这种处理，如V\(_{CC}\)恢复正常则说明微处理器内部的BF触发器损坏，否则说明B779损坏。
微处理器的BF触发器损坏时，CPU一般仍能正常工作。因此不必更换整个芯片，而只需在MA1066的第9脚和地线间外接一个微型钮子开关来控制V\(_{CC}\)的通断。如果故障由B779开路引起，可更换MA1066。也可仿照这部分电路在MA1066的第8、9、13脚上外接一个工作电流为50mA的晶体管和一只80Ω电阻。
4．其它故障 ①电位器W\(_{2}\)接触不良将使VA～V\(_{DIS}\)偏低，显示亮度下降。遇到这种故障可仿W1的维修方法。修理后调W\(_{2}\)使VDIS为3.7V即可。②供电负载存在局部短路时，也会引起V\(_{GG}\)、VCC偏低现象。出现这种情况时，整机电流将明显增大。正常情况下，整机工作电流约为5～15mA，关机维持电流约50μA。如果整机电流过大，可切断V\(_{CC}\)（第8脚）再检查第8脚对地电压。如能恢复到4.7V则说明供电负载存在局部短路故障，否则仍应检查电压调整和输出控制电路。(郭兆澜)
