悦耳的乐曲和闪烁的彩灯，使人们对电子音乐卡产生了一定兴趣。本文对音乐卡的结构及维护使用等方面作一些介绍。
音乐卡的机芯及卡片

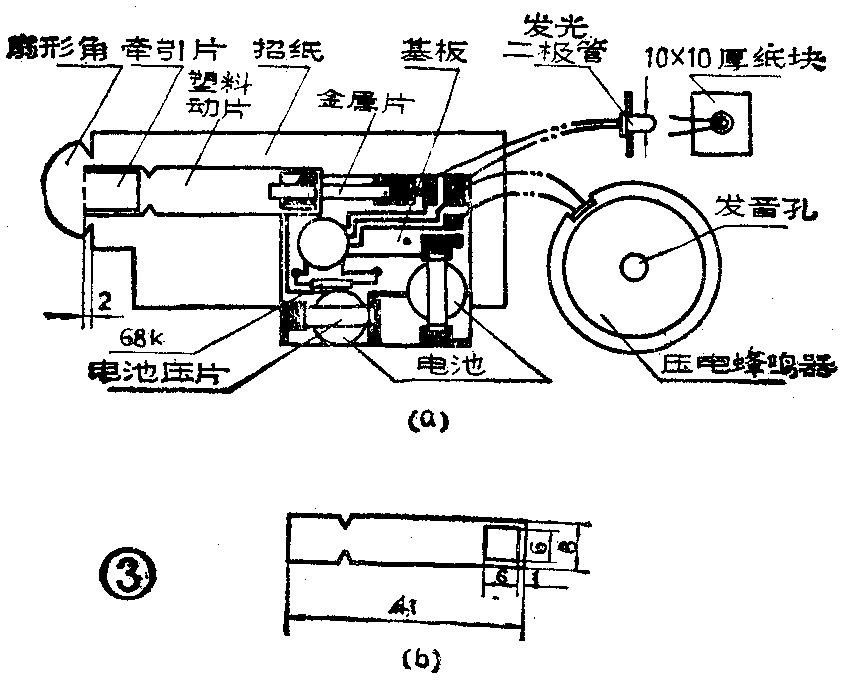

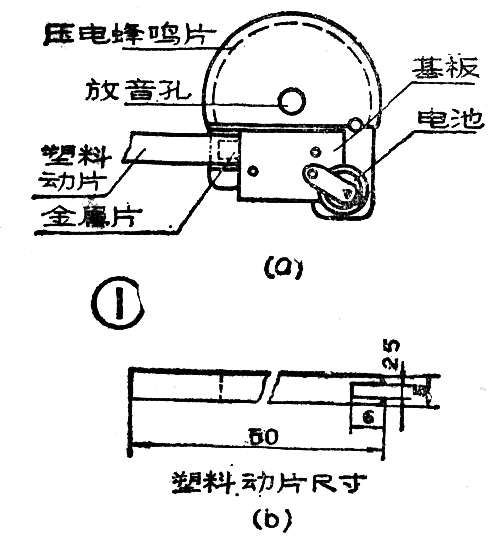

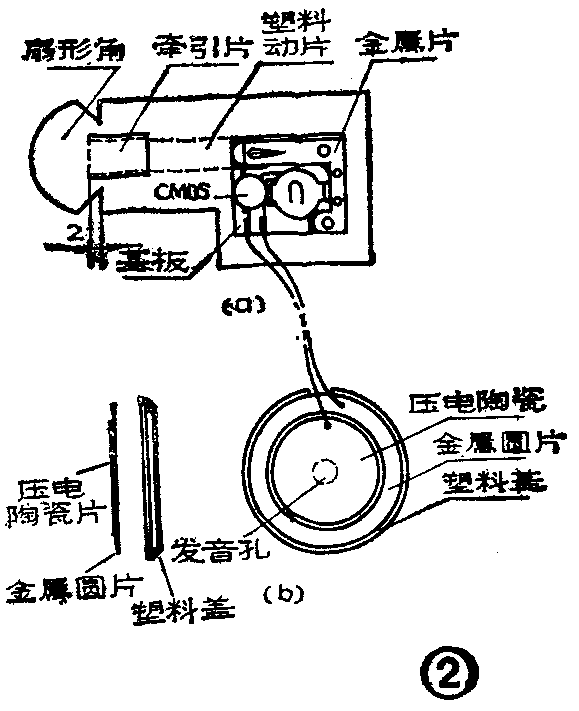

电子音乐卡的机芯有许多种。图1为音乐卡电路基板和压电蜂鸣器合成为一体的整体结构；图2和图3为通用结构，这种结构形式用得较多，它们的电路基板和压电蜂鸣器之间是分开连接的。图3的特点是使用两节微型电池，可以外接发光二极管彩灯。

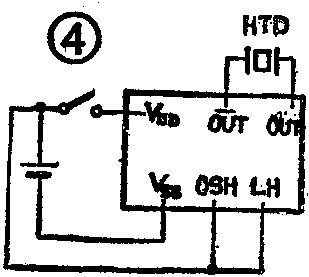

机芯的设计和机芯所使用的元器件，通常与机芯的用途和音乐集成电路的型号有关。音乐卡机芯的元器件主要有基板、CMOS音乐集成电路、电阻、电池、压电蜂鸣器和发光二极管，并附有金属片、塑料动片、招纸等。在图1和图2机芯中，由于采用了M1205音乐集成电路，不需要外接振荡电阻，所以结构更为简单。M1205音乐电路的焊接图如图4，通常OSH和LH键合点根据用途不同有三种接法，图4中把OSH、LH键合点和V\(_{D}\)D连接起来是其中的一种接法，他的特点是当机芯接通电源后能够反复演奏乐曲。
压电蜂鸣片是机芯的发声元件，它和碟形助声腔（又叫塑料盖）组合成压电蜂鸣器，才能发出共鸣声音来，其结构形式见图2b。由于蜂鸣片和塑料盖之间是嵌压固定的，如果因振动而发生脱落现象，蜂鸣片将会因失去边缘支承而无法谐振发出声音。蜂鸣片采用的型号为HTD27A－1，在圆片（即蜂鸣片）上焊接引出线时，要求使用软塑料导线，不能使用硬线，两个引出线焊点的位置应如图2b所示分别设置在压电陶瓷片和金属圆片的边缘上，焊点距压电陶瓷边缘或金属片的边缘应约为1.5mm，焊点应小而圆。如能把压电陶瓷蜂鸣片加温到50～60℃，则焊接起来更为方便。整个蜂鸣器组装好以后，发音孔应朝外，这样有利于音量发挥。
这里再介绍一下招纸和塑料动片的作用。招纸为有一定韧度的白色压敏胶纸，其形状有许多种，图2a和图3a是其中两种形状。在招纸上有一个扇形角和一个窗式牵引片。在卡片上粘贴招纸时，要求扇形角的基线必须和卡片中缝折痕处对准，这样，牵引片的最大伸缩距离可达4mm，也就是说，当牵引片粘贴上塑料动片后，作为通断开关的塑料动片的最大移动距离为4mm，实际移动距离要求应不小于3mm（见图5）。塑料动片是一种塑料绝缘膜片，厚度为0.20～0.30mm，它的端部开成小孔或成叉状，常用塑料动片的尺寸如图1b、图2C、图3C所示。
至于卡片的展开外形，主要有双折和三折两种。双折的用于立体音乐卡，组装时将两层双折卡纸粘合起来，机芯藏于右侧或左侧的夹层之中；三折的用于普通音乐卡和彩灯音乐卡，机芯藏于被粘贴起来的折页之中。卡纸之间的粘接，以及在招纸上固定机芯，都采用双面压敏胶纸为粘接材料。这种双面压敏胶纸粘接的牢度好、使用方便并且不产生皱折，使用时只要撕去胶纸的表层并将互粘之物压紧即可。另外，彩灯音乐卡所采用的是φ3.lmm规格的发光二极管，通常在管口处套上一块厚纸片，这样可以增加卡片上灯孔的牢度，以防产生豁口使发光二极管脱出（见图3a右上角）。
使用和维护
1．由于牵引片是纸质的，如果使用不当极易损坏，所以在买回音乐卡片时，应将牵引片根部和招纸的动作部分抹平压实，同时在使用中不可将卡片卷曲和拧动。如果发现牵引片根部撕裂，可以按照原样贴上一层不干胶纸或透明胶纸。如果是塑料动片断裂或失落，则可按图中给出的尺寸重新剪制一个，代用材料可用赛璐珞或涤纶树脂薄膜等。
2．如果乐曲速度逐渐放慢，说明电池电压太低了，应重新更换电池。换电池时应打开粘结卡片，方法是先找一片扁平光滑的竹片或塑料片，沿卡片粘口处轻轻勒开，即可看到夹在里面的机芯，这时可用镊子顶出电池，重新换上新电池即可。但应注意操作过程中不要碰伤CMOS集成块表面的黑胶，以防损坏CMOS集成块。并且应注意电池的极性不要接错。
打开粘口的卡片，可以再反复粘合多次，但要求勒开处不能弄脏。如果粘纸粘度已不够，可另用其它胶纸沿中缝部位上下各贴一条来解决。立体声音乐卡往往可以通过立体窗口直接更换电池，不必撕开粘纸，换电池较为方便。
3．打开粘口后，如果发现整个机芯从招纸上脱落下来，这时可根据塑料动片和金属接触片的相对位置自行定位。通常要求卡片合上时，金属片触点和塑料动片的搭接距离为0.5～1mm，这样的开关动作较为可靠。如果搭接过少，合上卡片后稍有扭动就会自动发出乐曲来；相反，如果搭接得过多，则响闹张角会太大，开关的灵敏度会降低。(纪养培)
