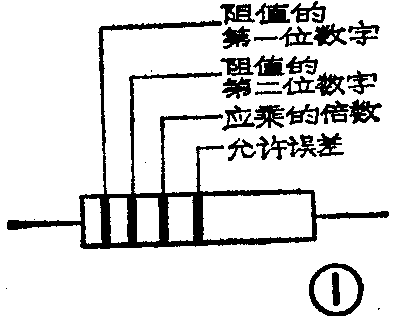

普通色环电阻的阻值是用四道色环来表示，如图1所示。这种色环电阻可从各个角度清楚地看到阻值，但快速识别色环电阻不是容易的事。为此本人设计了“色环电阻”速查卡。使用此工具可以不用记忆，一查便知阻值，大大提高了工作效率。
制作方法

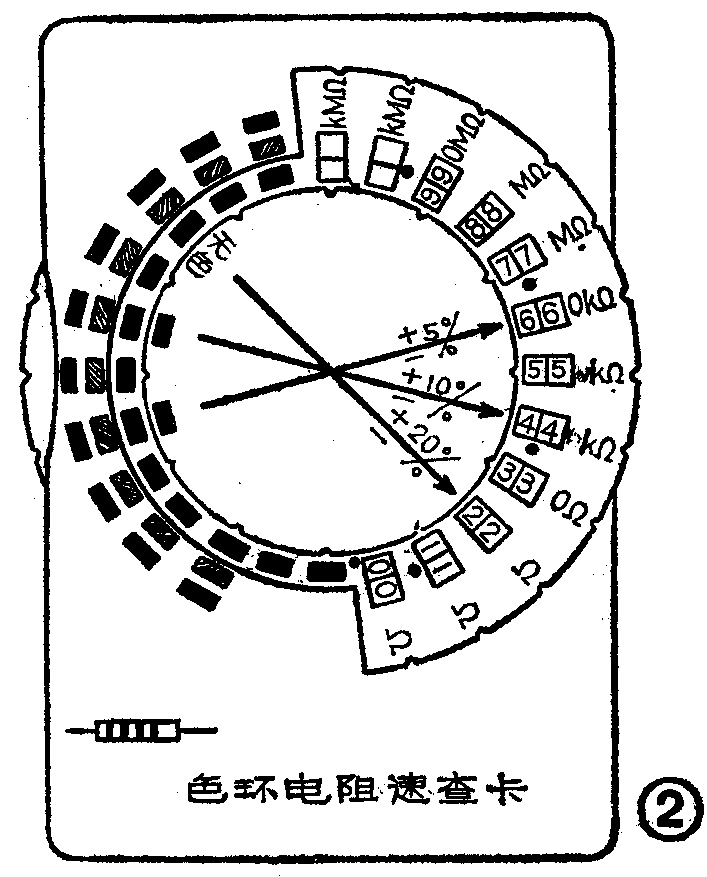

本卡由底轮盘、基板、上轮盘和误差轮盘等四个圆盘组成，见图2所示。

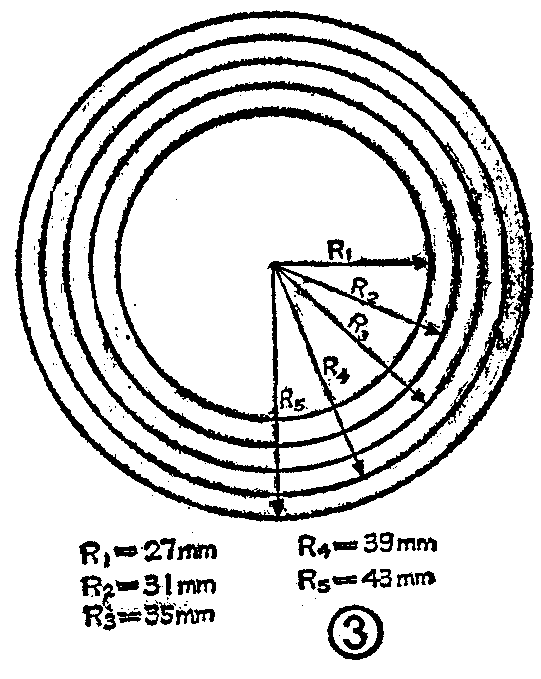

制作步骤：①在制作基板及三个轮盘的四张白硬片纸板上，分别都画出R\(_{1}\)、R2、R\(_{3}\)、R4、R\(_{5}\)五个同心圆，每两个圆之间的半径差为4毫米，见图3，再把每个圆进行24等分。

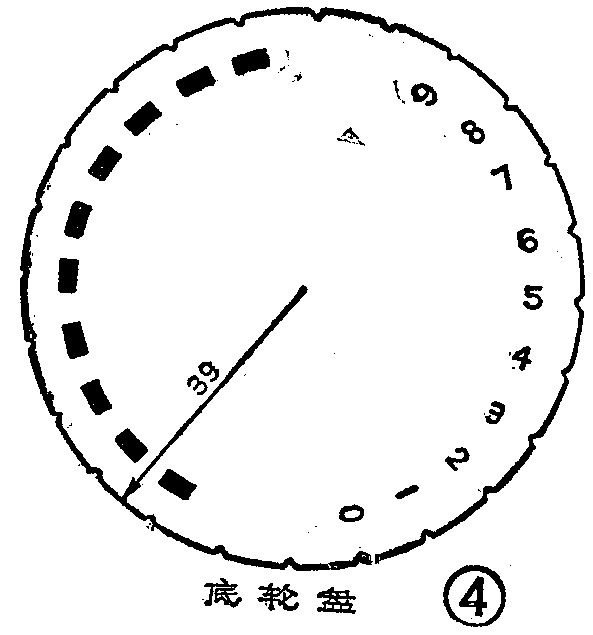

②底轮盘制作，如图4所示。在第2与第3圆之间（左半部）逆时针方向依次用彩笔画出黑、棕、红、橙、黄、绿、蓝、紫、灰、白等10种颜色的长方块色条。这就是电阻上第二道色环的颜色。右半圆上对应写出“9、8、7、 6、5、4、3、 2、1、0”十个数字，这就是电阻值读数的第二位数字。最后把外圆边缘剪成微齿形，以便拨盘。

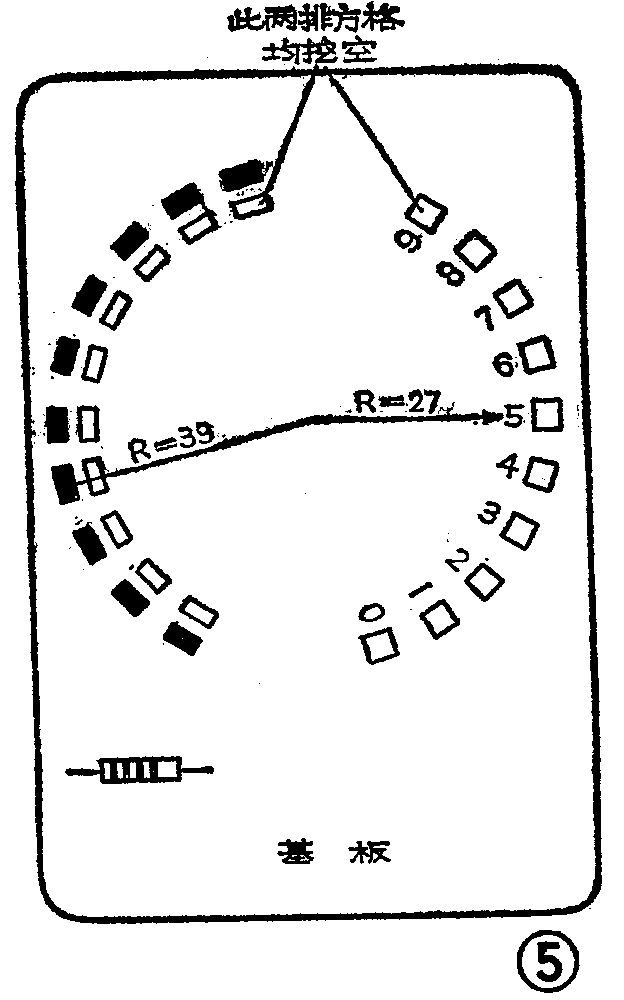

③基板见图5所示。在第3和第4圆之间（左半部）涂上黑、棕、红……10种颜色长方块色条，标上对应数字，这就是第一道色环和相应的数字。
④上轮盘见图6所示，盘上小圆半径为31毫米，大圆半径为43毫米。在小圆左半部逆时针方向依次画出“银、金、黑、棕、红、橙、黄、绿、蓝、紫、灰、白”12种颜色的长方块色条，这就是第三道色环颜色。在上轮盘右方，挖出12个（8×4）平方毫米的长方形孔，并在旁边标出Ω、kΩ等数字。注意小数点的位置。
⑤误差轮，按图7所示绘制。左半部按逆时针方向依次画出无色（汉字标出）、银、金、长方块色条，这就是电阻的误差色环。
使用方法
根据待查的色环电阻，首先在基板上找到第一道色环颜色，再拨动底轮盘找出第二道色环颜色，使其和第一道色环从外至内依次排好，拨动上轮盘，找出第三道色环颜色依次排好，最后拨动误差轮盘，使第四道色环与前三道色环对齐，这时箭头所指就是电阻的阻值及其误差范围。
例如有一个电阻的四道色环从左至右依次为“蓝、灰、红、金”，利用速查卡，读出此电阻为6.8kΩ。
假若工作时需用阻值为100kΩ的误差为±5％电阻，拨动底轮盘及上轮盘，使右半部出现100kΩ，再把误差轮上±5％的箭头对准100kΩ，此±5％的箭尾就指示出该电阻的四道色环，即从外至内为棕、黑、黄、银。（王泽广）
色环电阻速查卡已申请国家专利，并由西安市大联五金厂生产，如读者需要可见本期48页邮购消息。
