触摸控制是目前国际上较为流行的照明控制款式，本文介绍的触控调光器可用于台灯、壁灯或吊灯，其输出电压分别调整为90V、130V和200V三档，加上“关断”共为四档，分别对应于灯具的“暗”、“中”“亮”“关断”四种状态。使用时用手触摸一金属片，灯光亮度便按→关断→暗→中→亮的顺序变化，变化速度约每秒一档。变至所需档位时，将手撤离，即可保持该档工作状态。
原 理

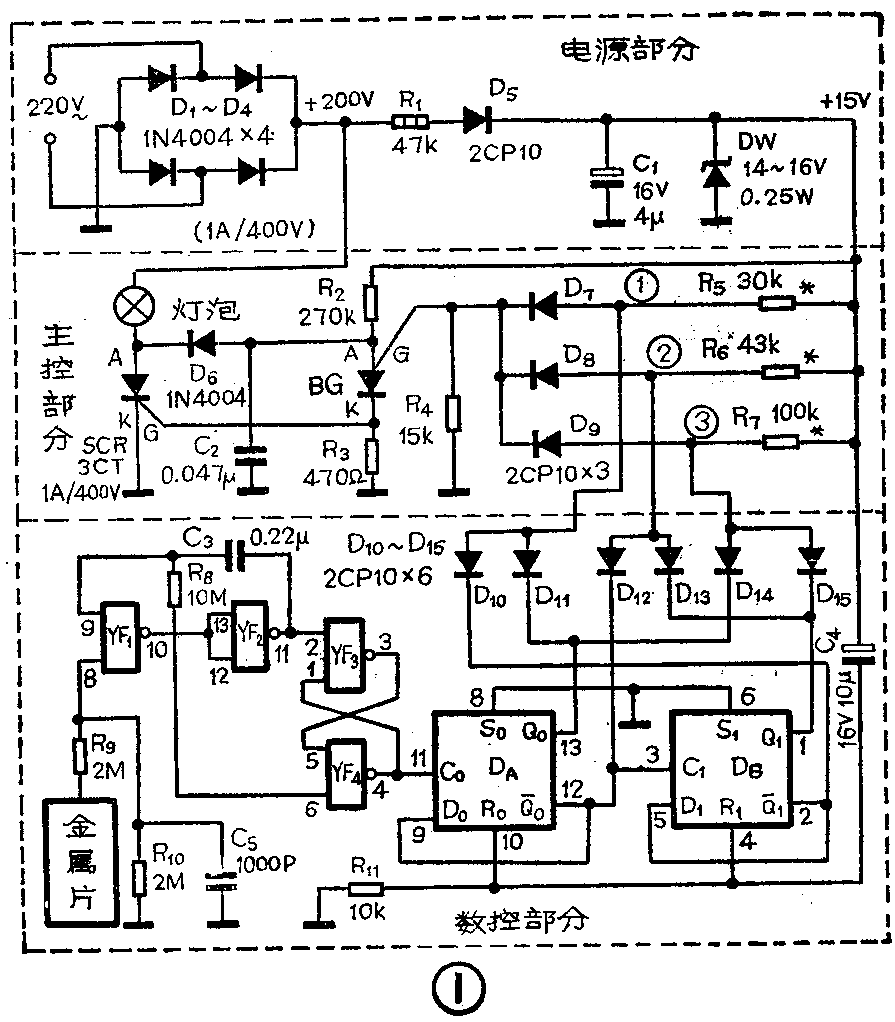

电路见图1，分为电源、数控、主控三部分。
1．电源部分：输入端直接接至交流220V，桥路输出约200V的单向脉动电压，作为主控部分可控硅及负载的电源，再经降压、稳压、滤波后得到15V的直流电压，供给数控部分及主控部分的触发电路。
2．数控部分：与非门YF\(_{1}\)、YF2以及R\(_{8}\)、C3构成自激多谐振荡器，用以产生计数脉冲。YF\(_{1}\)的8脚为触控端，通常该端通过R10接低电平，振荡器不起振，无计数脉冲输出。当人手触及金属片时，该端为高电平，振荡器起振，输出计数脉冲。YF\(_{3}\)、YF4构成RS触发器，对振荡器输出的脉冲整形。D触发器D\(_{A}\)和DB构成二位二进制计数器，当输入端C\(_{0}\)加入连续计数脉冲时，其输出状态（Q1、Q\(_{0}\)端）按→00→01→10→11的顺序变化。本电路选用的D触发器，其置位端“S”、复位端“R”均为高电平有效。图1中S端接低电平，因此失去作用。平时R端通过R11接低电平，在电源接通的瞬间，通过C\(_{4}\)， R端将得到一个正脉冲，使计数器自动复位至“00’状态。D10～D\(_{15}\)构成三个二极管与门，对计数器的输出状态进行译码选通。当计数器输出为“00”状态（Q1=0、Q\(_{0}\)=0）时，D11及D\(_{13}\)～D15的负极均接低电平，故图1中①②③三点均被钳位于0.7V左右（2CP10的正向压降），此时主控部分①②③三个支路均不被选通。当计数器输出“01”状态（Q\(_{1}\)＝0、Q-1＝1、Q\(_{0}\)＝1）时，D10、D\(_{11}\)的负极均接高电平而截止，支路①被选通，①点电位由R4与R\(_{5}\)分压决定（忽略D7的正向压降），此时②③两点仍被钳位在0.7V，由于D\(_{8}\)、D9的隔离作用，②③两点的电位不会影响①点电位。依此类推，当计数器输出“10”和“11”状态时，将分别选通②③支路。
3．主控部分：主控部分实际上是一个可控硅分档调压电路。BG为程控型触发管，与普通单结管不同之处是分压比η由外电路决定。它的振荡周期为：
T≈R\(_{2}\)·C2·1n\(\frac{1}{1-η}\)。
当R\(_{2}\)和C2不变时，η加大则T加大，于是SCR的导通角随之减小。本电路中η=\(\frac{R}{_{4}}\)R4+R\(_{n}\)，当数控部分分别选通①～③支路时，Rn分别表示R\(_{5}\)～R7。当选通支路①时η=R\(_{4}\);R4+R\(_{5}\)，此时η最大（因R5＜R\(_{6}\)＜R7），则BG的振荡周期T最大，于是SCR的导通角最小，对应于“暗”档。依此类推，选通②③支路时，分别对应于“中”、“亮”两档。当①～③三个支路均不被选通时，BG无触发脉冲输出，此时“关断”。触发电路与主电源的同步依靠D\(_{6}\)来实现，保证SCR在每个周期内导通角相等。D5起隔离作用，当主电源电压过零时，D\(_{5}\)因反偏而截止，此时C1上的电压将不致影响SCR的正常关断。
制 作

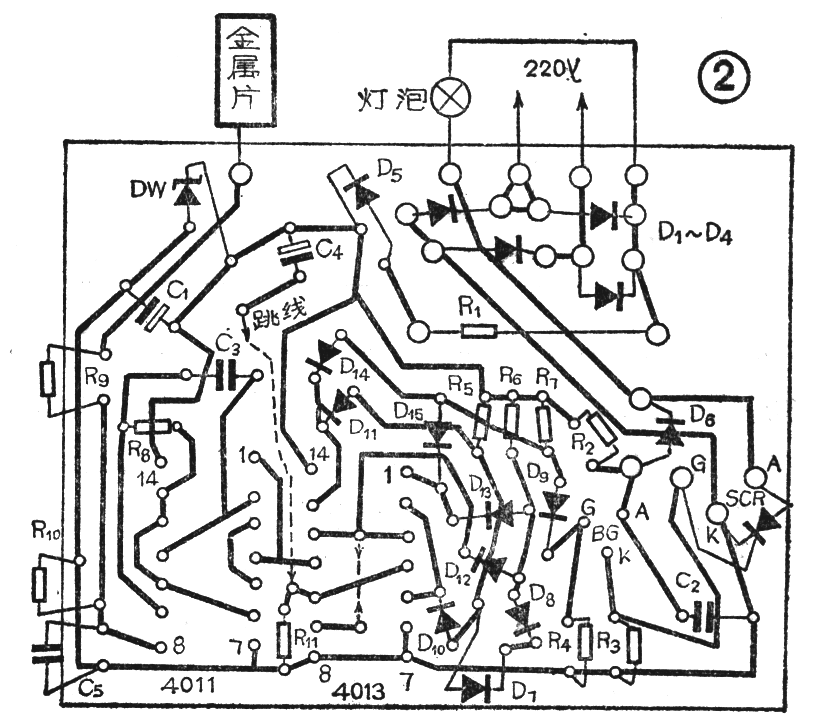

印刷板见图2。应注意负载电流流经部分的铜箔宽度不要小于1.5mm。R\(_{1}\)为2W金属膜电阻。C\(_{2}\)、C3选用金属化纸介或涤纶电容。YF\(_{1}\)～YF4用一片4011。D\(_{A}\)和DB用一片4013。使用的程控型触发管BG的型号为PUT40。
调 试
接220V、100W灯泡做负载，用万用表直流电压档测灯泡两端电压，并用手间断触摸金属片，使电路依次处于“暗”、“中”、“亮”三档，分别调整R\(_{5}\)～R7的阻值即可获得所需的各档电压值。R\(_{5}\)～R7的阻值增大，则输出电压升高。
由于不同可控硅的触发灵敏度相差较大，故个别情况下可能出现在“关断”档误导通或在开通档不导通。若不导通，可在保持R\(_{2}\)·C2时间常数不变的情况下，适当减小R\(_{2}\)同时加大C2，或者加大R\(_{3}\)。若仅在“亮”档不导通，则多为触发脉冲幅度不够，可同时减小R5～R\(_{7}\)（但最小的阻值不能低于10kΩ）。R5～R\(_{7}\)减小后，须相应减少R2·C\(_{2}\)时间常数。若误导通，则应减小R3或加大R\(_{2}\)同时减小C2。(青岛灯具厂 房宗实)
