粮食入仓以后，由于保管不善，常常发生变质或霉烂，每年的损失是相当可观的。
引起粮食变质的主要原因是高温，而粮仓内的高温是不易觉察的。本文介绍的粮仓温度测量报警器能可靠、方便地测量粮仓内的温度，适合粮库、国营农场和个体户使用。
工作原理

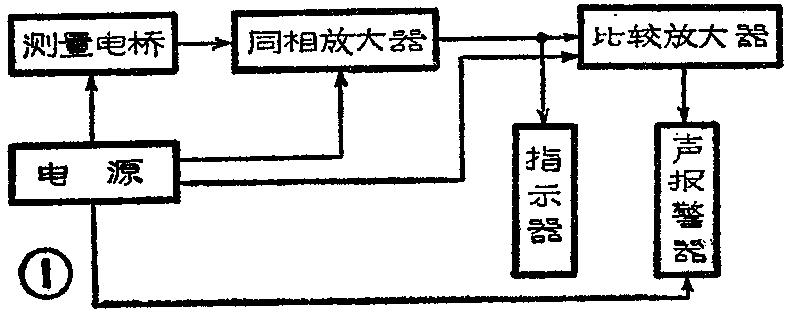

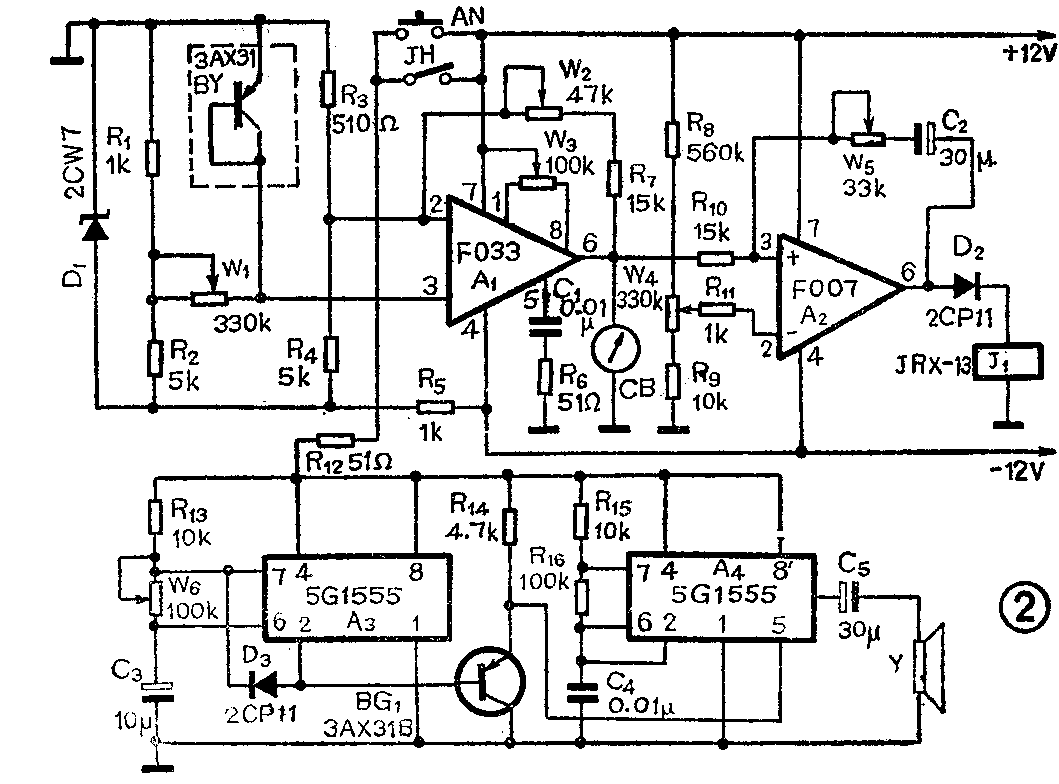

本测量报警器的方框图如图1所示，电原理图如图2所示。传感器BY、电阻R\(_{1}\)～R4及电仪器W\(_{1}\)组成测量电桥，用3AX31的PN结作温度传感器。调整W1使电桥在0℃时达到平衡，无电压输出，从而达到调零的目的。稳压二极管D\(_{1}\)用以稳定电桥电源。使测量精度不受电源电压变化影响。
运算放大器A\(_{1}\)与电阻R3、R\(_{4}\)、R5、R\(_{7}\)和电位器W2等组成同相放大器，调节W\(_{2}\)可改变放大器的增益，即可改变温度计的刻度系数，本电路可达0.1V／℃。
指示器用直流微安表串联一电阻，刻度按0.1V／℃的关系改刻。A\(_{1}\)采用高精度低温漂集成运算放大器F033。
运算放大器A\(_{2}\)构成比较放大器，其反相输入端2加有由R8、W\(_{4}\)、R9分压取得的标准电压。标准电压的数值由储存粮食的种类和季节决定，用W\(_{4}\)调节。当同相输入端3的电压高于反相输入端电压时，放大器有正电压输出，D2导通，继电器J\(_{1}\)绕组有电流流过，J1-1吸合，声报警器电源接通，立刻发出报警声。当同相输入端的电压低于反相输入端电压时，放大器输出负电压，D\(_{2}\)截止，继电器J1失电，J\(_{1}\)-1不吸合，声报警器不发声。
两块时基电路A\(_{3}\)4以及BG\(_{1}\)构成声报警电路，其特点是音量和音调都可变化。A3为锯齿波振荡器，振荡频率为1Hz，其输出的锯齿波经过射随器BG\(_{1}\)缓冲后加到A4的5脚。A\(_{4}\)为音频振荡器，振荡频率为1kHz。锯齿波调制音频振荡信号，使音频振荡器的频率由高到低变化，扬声器发出“啾—呜，啾—呜……”的报警声。
电源电路如图3所示，采用双极性电源变换电路，A\(_{5}\)产生约为100kHz的脉冲信号，其占空比为70％，由BG2放大，在BG\(_{2}\)集电极上，可得到大约为20V的峰值电压，经过整流，滤波，稳压得到正12V电压。另一路从变压器的次极，经过整流稳压后，得到负12V电压。当然，直接采用两组12V干电池也是可以的。
安装与调整
除微安表、扬声器、电源开关和传感器BY外，其余元件都安装在印刷电路板上。安装前各元件要进行热老化和筛选。
变压器B为自制元件，采用ZK8铁淦氧密封磁罐，用φ0.25QE高强度漆包线双线并绕180匝分别为初次级，绕制后，要进行防潮处理。
传感器BY将3AX31的基极与集电极连接，用多股塑包线作为引出线，为了防止传感器被粮食挤压坏，将接好的晶体管装在小金属壳内。
调整时按下述步骤进行：
1．调整电源变换器：接入6V电池，且在总电源电路中串接一个100～200mA的电流表，电流应为80～100mA。测量D\(_{7}\)负极对地电压应为正12V，D6正极对地电压应为负12V。若正、负电压相差较大，应改变变压器初、次级的匝数比。
2．调整声报警器：将J\(_{1}\)-1接点短路，接通电源，扬声器应发出报警声，调W6可改变音调，调整后将电路恢复原状。
3．调整电压比较器：将R1\(_{1}\)的6脚的连线断开，通过R10接入正3V的直流电压至A\(_{2}\)的3端，接通电源，调W4能发出报警声，反向调W\(_{4}\)逐渐无声。若两个方向调W4时均无报警声，则应将W\(_{4}\)调至最大阻值，然后调W5至有报警声。但此时还应测量W\(_{4}\)动臂对地电压，若低于3V，则比较放大器能正常工作，若此电压大于3V，则D2极性接反，应更换之。最后将电路恢复原状。
4．调整同相放大器：将A\(_{1}\)的两个输入端（2、3）短路，调W3使微安表CB的指示为零，这时即已调好A\(_{1}\)的静态工作点。然后将A1两输入端的短路线去掉，将A\(_{1}\)的3脚与测量电桥断开，且由3脚输入10mV的直流电压，调W2微安表的指示应发生相应的变化。若微安表无变化，则A\(_{1}\)损坏或接错。
5．调整测量电桥：将传感器BY放入0℃的恒温箱中，调W\(_{1}\)使微安表指示为零，则测量电桥平衡，然后使电路恢复原状。(钱如竹 刘国夫等)
