介绍一种数字钟时基电路
数字电子钟是一种新型的计时／控制器件。它不但已大量进入了家庭，在各工业生产领域中也得到了广泛应用。不过目前大多数普及型产品中多采用50Hz或60Hz的市电频率作为时基。这样，由于市电频率极不稳定，就不能满足计时精确的要求。解决的办法是另加一个较为精确的、由晶体控制的时基电路。
本文所介绍的通用时基电路具有下列优点：1.通用性强，能适应共阴型、双阴型、共阳型、双阳型及多位动态扫描型时钟电路；2.时基选择60Hz，还能提供多种音频信号输出，可简化整机设计；3.成本低廉，元器件易于选购，所有元器件国内都有生产；4.简单易制，调试方便。
工作原理
本电路由三大部分组成：石英晶体振荡器、分频电路、输出接口电路。
1．石英晶体振荡器：它由3个集成反相器IC\(_{1a}\)、IC1b、IC\(_{1c}\)及石英晶体JC、电容C1、C\(_{2}\)、电阻R1组成。其中IC\(_{1a}\)、IC1b、JC、C\(_{2}\)、C1、R\(_{1}\)组成振荡器，IC1c作缓冲放大器（在60Hz输出时可不用）。JC用一般电子手表中的晶体，其频率为32768Hz，接在正反馈支路中用以控制振荡频率；R\(_{1}\)为偏置电阻，使IC1a工作于线性放大区，一般取几MΩ至十几MΩ范围内，本电路采用2.2MΩ；C\(_{1}\)、C2作为细调振荡频率用，可调至32760Hz（作60Hz时基时）。本电路在-15℃～50℃的环境下日误差可调至小于1秒。
2.分频器：在作60Hz时基时，IC\(_{2}\)、IC1d、IC\(_{1e}\)、D6、D\(_{7}\)构成546分频器（图中D1～D5不用）。其中IC2 为12级2分频器，IC\(_{1d}\)、IC1e为反相器。IC\(_{1d}\)、IC1e及D\(_{6}\)、D7组成控制复零门，当IC\(_{2}\)计数至546时IC2的6、7端输出高电平，经IC\(_{1d}\)反相为低电平，又经IC1e反相成高电平，送至IC\(_{2}\)11端（复零端），使IC2复零，新的一个周期又开始。这样在IC2的14端就可得到60Hz的时基信号。需要说明的是，一般时钟集成电路 （例如目前用得最多的是LM8361等）是双极型集成电路，故采用60Hz时基更为有利，且电路简单。

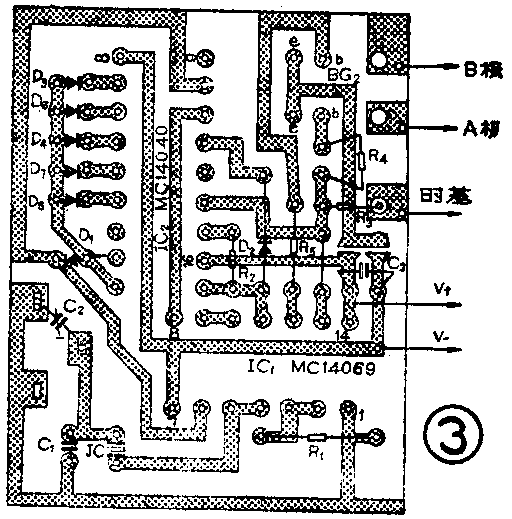

3．输出接口电路：本电路由BG\(_{1}\)、BG2、R\(_{3}\)～R5及反相器IC\(_{1f}\)组成。它可适应不同时钟集成电路的要求。当时钟电路为双阴型时，如图3印制板（1∶1）所示，BG1、BG\(_{2}\)的发射极接电源负极，而它们的集电极分别接显示屏的阴1和阴2极；当用于双阳型显示屏时，则BG1、BG\(_{2}\)的集电极接电源正极，而其发射极则分别接显示屏的阳1和阳2极；若配合多位动态型的时钟电路，因其扫描电路出自时钟电路本身，故不必加BG1、BG\(_{2}\)的接口驱动电路，只由R3输出时基脉冲至时钟电路时基输入端即可。
元件选择
IC\(_{1}\)用六反相器MC14069，IC2用MC14040，同类型的CD、CC系列也可代用。BG\(_{1}\)、BG2用SC9014，也可用3DG6，其穿透电流要小，β值最好要大于150。石英晶体采用一般电子手表中32768Hz的。电源可直接用原电子钟的电源，不应超过18V。图2给出了与LM8361电路相接的情况。
装好后，若走时误差较大，可调节C\(_{2}\)，电容调大时慢，调小时则快。(方民安)
