我们试制了一个用电限制器，能对一定范围的用户用电功率定量限制，把此装置串入电源中，根据正常用电指标调整好。当用户用电超过其规定功率时，本装置即自动切断该用户的电源，尔后每隔一定时间（可调）对电路中用电负荷检测一次，直到该用户用电负荷低于规定值，才能自动恢复正常供电。
工作原理

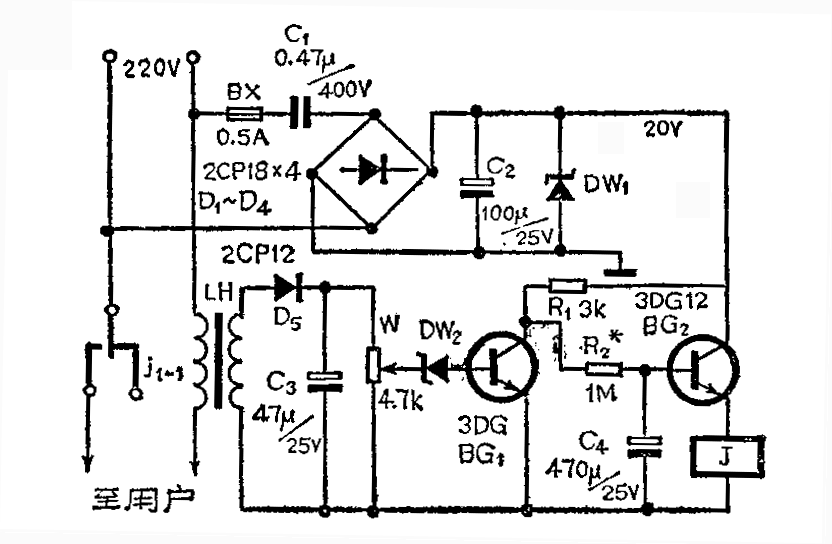

工作原理如附图所示。LH为一电抗变换器，它与W、D\(_{5}\)、C3组成检测电路，调整W可改变检测信号幅值。BG\(_{1}\)、BG2组成延时和执行电路，改变R\(_{2}\)的大小可改变延时量。C1、D\(_{1}\)～D4、C\(_{2}\)、DW1组成整流电路供给延时、执行电路所需的电源。
在计划指标内用电时，20V的直流电压经R\(_{1}\)、R2向C\(_{4}\)充电，经过一段时间使BG2导通，继电器J得电，常开触点j\(_{1}\)-1闭合，使220V供给用户。此时LH初级绕组流过电流，次级有较弱的信号电压，经D5、C\(_{3}\) 整流滤波、W分压后与DW2的击穿电压比较，其值小于DW\(_{2}\)的击穿值，而不被击穿导通，BG1截止，电路稳定于此状态，向用户正常供电。
当用户用电量增加，超过原整定值时，LH次级信号增大，W分压值增加，使DW\(_{2}\)击穿，BG1导通，C\(_{4}\)经R2、BG\(_{1}\)放电，BG2基极电位下降，BG\(_{2}\)截止，J失电，j1-1释放，切断用户电源。此后20V正电压又经R\(_{1}\)、R2向C\(_{4}\)充电，随着C4正端电位上升，BG\(_{2}\)导通，J得电，检测电路对负荷进行检测。如负荷仍未减少，则电路重复上述过程。直到负荷减少至规定值，电路恢复到稳定状态，给用户正常供电。
元件选择与制作
J为JQX－4F型继电器，工作电压12V，线圈直流电阻为450Ω，为增大触点容量，将两触点并联使用。LH需自制，取6P1输出变压器铁芯，用φ0.15mm漆包线绕1000匝为次级，垫上几层黄蜡绸后用φ1.5mm漆包线绕6匝作为初级，铁芯对插。BG\(_{1}\)选用3DG，β=60～80， BG2的β为50左右，V\(_{（BR）CEO}\)均大于40V。DW1为20V左右的稳压管，DW\(_{2}\)的稳压值为15V左右。全部电阻均为1／8W。
使用本装置调W可将单元用户电功率限制在300～500W，改变R\(_{2}\)、C4可使延时量为数秒至数分钟。(伍云侠 伍志辉)
