德律风根5000型20英寸彩电，由于原设计的行输出变压器体积小，高压绕组线径细，散热不良，经常出现高压包局部短路故障，造成高压降低，图象扩大，严重时，使行输出管发热击穿和电源开关管损坏。为了解决这个问题，我用国产金星C37—401和C56—401彩电上用的行输出变压器进行代换，取得了满意的效果。

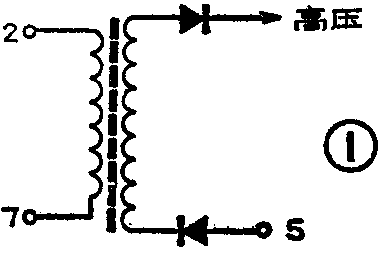

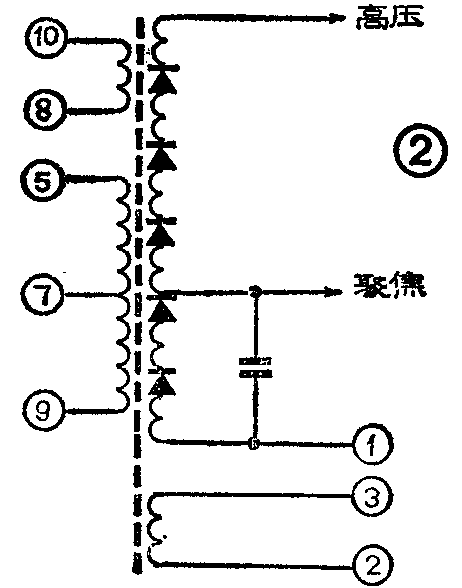

现将代换方法简介如下：500型彩电原行输出变压器的内部绕组如图1所示，金星行输出变压器的内部绕组如图2所示。代换时，只用金星变压器的⑤、⑦绕组和高压、①绕组，其余绕组空着不用。因国产行输出变压器体积较大，原机位置安放不下，所以，可在旁边适当位置上打孔固定。用导线将代换变压器的⑤脚接在原变压器⑦脚的位置上，⑦脚接②脚的位置，①脚接⑤脚的位置。原变压器的高压输出通过一个一体化的分压器输出高压和聚焦极电压，因此，仍利用原机的高压线，将替换的行输出变压器的高压线在橡套部位剪断，焊上原高压线，涂上环氧树脂或703硅胶，用橡套密封。新代换变压器的聚焦电压引出线不用，将其绑好固定，防止对其它元件电击，然后将原逆程电容C\(_{185}\)（5000pF）换成6800～8200p/1.6kV聚苯乙烯电容，焊接无误后开机，调整逆程电容使高压保持在23kV左右，配合调节线圈L727，使图象水平幅度适当。(肖士棣)
