为了解决电视远地接收，笔者利用高增益宽带集成放大器μPC1651和三端稳压电源W7812，制成了集成电视天线放大器。本机具有45～1000MHz带宽，增益为21dB，对全频道电视信号和调频广播信号均有稳定的放大作用。元件少且无需调试，所以制作简单，适合一般爱好者试制。
1．电路结构：图1所示电路中，虚线上半部为室外放大器部分，由图看出电视信号通过匹配器和由C\(_{1}\)、C2、L\(_{1}\)组成的高通滤波器，加到μPC1651的输入端，经它放大后的电视信号通过C5从A点输出，经过同轴电缆、电源部分的B点和C\(_{6}\)加到电视机的75Ω天线插座。
图中虚线下边为室内电源部分，变压器输出的14V交流电经桥式整流后的直流电压加到三端稳压器W7812的输入端，经它稳压后输出+12V直流电压，通过扼流圈L\(_{3}\)、同轴电缆、扼流圈L2和电阻R加到μPC1651的电源输入端V\(_{cc}\)。由于扼流圈L2和L\(_{3}\)对高频的阻流作用，电视信号不会加到μPC1651和W7812的内电路去。集成电路μPC1651和W7812的外形画在图中供读者参考。
2．元器件的选用：宽带放大集成块选用日本NEC公司的μPC1651，它的工作电压为5～5.5V，当然也 可以选用其它类型集成块。三端集成稳压器选用国产W7812型，它输出+12伏电压，当选用其它型号的输出电压不是+12伏时，可适当调整降压电阻R即可。小电容C\(_{1}\)～C6和C\(_{1}\)0应选用高频瓷介电容器，C8和C\(_{9}\)选用耐压大于18V漏电小的电解电容器。电源变压器选用市售产品，又省事质量也可靠。本机消耗电流很小，只要次级电压符合要求就行。L2选用10μH色码电感。L\(_{1}\)和L3用0.5mm高强度漆包线，在φ4.5mm圆棒上分别绕12圈和25圈。匹配器即为300Ω/75Ω阻抗变换器，可选用市售产品或自己绕制均可。整流二极管选用1N4001或2CP型。电阻均用1／8W的金属膜电阻。

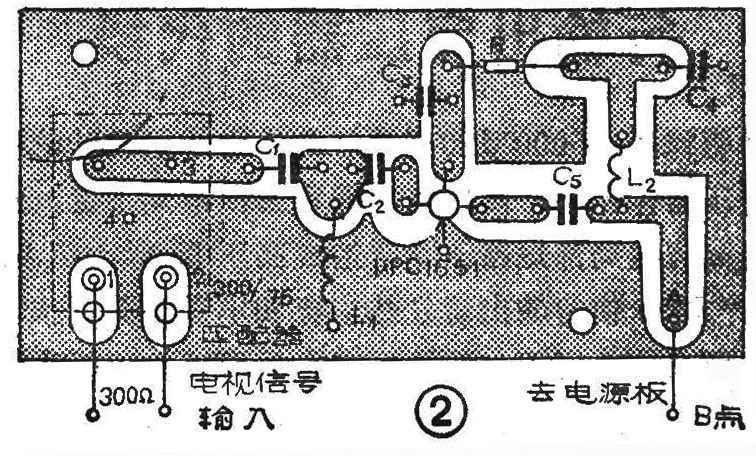

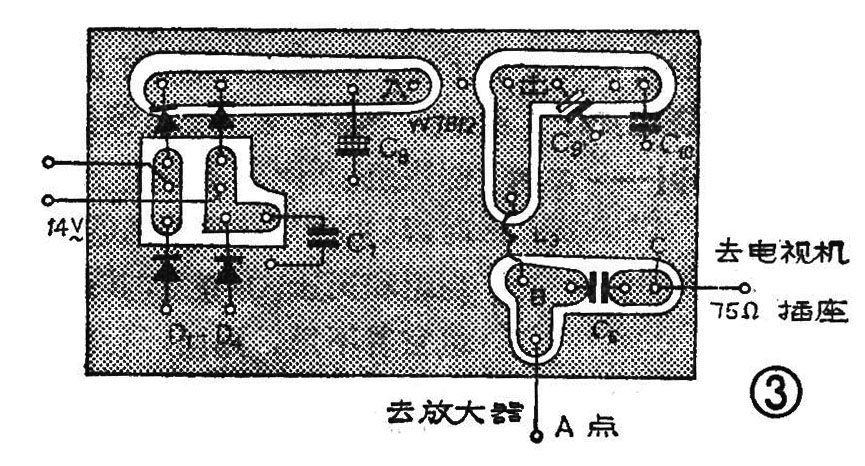

3．制作与安装：放大器和电源电路的印制板（1∶1）分别如图2和图3所示。依图焊好元器件并检查无误后，首先给电源板通电再测量W7812的输出端电压应为+12V。然后用导线将两块板的A、B两点连接起来，检查μPC1651的V\(_{cc}\)端电压应为5～5.5V。如果这两个电压值不对，就要检查焊接是否有误，特别要检查两个集成块质量是否有问题。直到正常后方可进行组装。
室外部分要装在金属盒内，这不但能防风和雨，而且还起屏蔽作用。把它装在天线杆上距天线约1m左右的地方，再用平行馈线（300Ω）将放大器与天线连接起来。室内部分装在木盒或塑料盒内，最好将电源变压器屏蔽起来，电源线用质量好的导线以免发生漏电。室外部分A点和室内部分B点用适当长度75Ω同轴电缆连接，最后将电源板上的C点和电视机的75Ω输入插座用75Ω同轴电缆相连。这样在通电后就可进行电视接收了。μPC1651可以邮购，需要者请看48页邮购消息。(刘海波)
