EPROM是可擦除只读存贮器,它已在计算机及其它电子产品中广泛使用。因此EPROM紫外线擦除器也就成为一种必要的工具。本文向大家介绍的紫外线擦除器不仅可以擦除EPROM,而且还能利用紫外线强大的杀伤力对餐具、医疗器械和室内空气消毒,可谓一机多用。

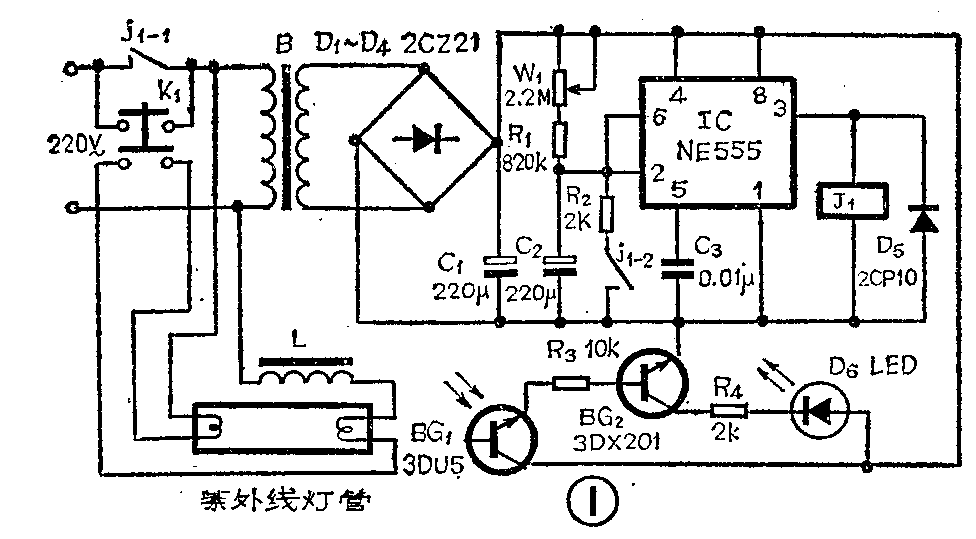

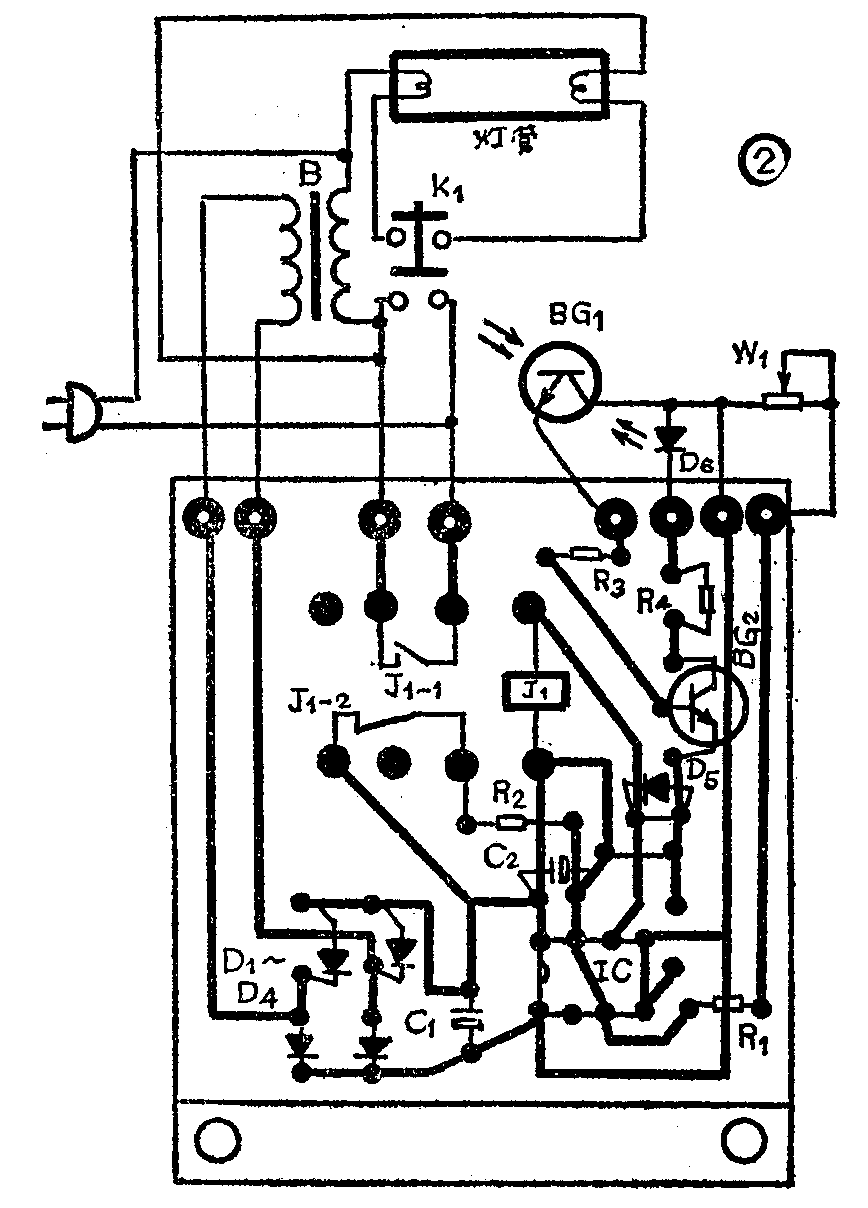

不同规格的EPROM芯片的擦除时间不同,针对这个问题在电路中设计了一个5~20分钟定时器。擦器电路如图1所示。电路的核心是一片时基555电路和W\(_{1}\)、R1、C\(_{2}\)组成的RC积分延时电路。调整W1可以改变延时时间按下开关K\(_{1}\),电源接通,555电路工作,它的2、6脚便为低电平,使电路置位,3脚输出高电平驱动J1吸合。J\(_{1}\)吸合后j1-2断开,电容器C\(_{2}\)开始充电,电路进入延时状态。同时K1的另一对触点j\(_{1}\)-1接通紫外线灯管的灯丝。使灯丝预热。松开K1时,由于J\(_{1}\)已吸合,常开触点j1-1也闭合,电路自锁。同时镇流器L在K\(_{1}\)断开的瞬间产生很高的电动势使紫外线灯管点燃,可以进行前述擦除工作。当C2经过充电,两端电位上升到555电路的阀值时,555电路复位,3脚输出低电平,J\(_{1}\)失电开启。j1-1断开,紫外线灯息灭,j\(_{1}\)-2闭合C2经R\(_{2}\)放电。R2的作用是为了使滤波电容器C\(_{1}\)贮存的电荷放完后,再使C2的电荷放尽,防止电路误动作。由于紫外线对人体有害,所以机壳必须全部封闭。为了能监视灯管的工作状态,电路中加有光电监视电路,利用紫外线灯的可见光部分使BG\(_{1}\)内阻减少,经BG2将信号放大后驱动发光二极管D\(_{6}\)发光。这样,D6即作擦除时间指示又可监视灯管是否损坏。擦除器的印刷电路板如图2所示。

图1
图1 🔍原图 (976×539)
图2
图2 🔍原图 (868×1208)

电路中的元件都可用性能相同的元件代换。若需要延长照射时间,可以适当增加W\(_{1}\)和R1的阻值,但不宜增加C\(_{2}\)的容量,因为大容量电容器的漏电较严重。C2最好能在额定电压下老化24小时后再使用。R\(_{2}\) 为2kΩ,放电时间约为3秒,可以使C2上的电荷放完,以保证重装新的芯片进行擦除时,电路可立即启动。继电器J\(_{1}\)采用JZX-DC12V微型继电器,也可用其它触点容量大于0.5A220V,吸合电流小于100mA有两组接点的继电器。紫外线灯采用上海金光灯泡厂生产的波长2537A°紫外线杀菌灯,外形尺寸:直径25mm,长300mm(含括引脚),也可用其它波长相同的紫外线灯管。镇流器L用普通8瓦日光灯镇流器。用其它紫外线灯时应按厂家要求选用或舍去镇流器。电源变压器B采用次级电压有12V、功率大于3W的即可。本电路装配无误时,一般不用调整。

机壳的制作很重要,需要强调的是安全问题。紫外线对人体的皮肤、眼睛伤害较大。机壳应选用多层胶合板或厚度大于5mm的胶水板、不透明的塑料板制做。可能漏光的缝隙都应用胶泥或灰膏堵严。并在机壳外涂二至三遍黑色油漆。机壳的外形尺寸及构造见图3。机壳采用抽屉式结构。灯管安装在抽屉板上方。管壁与放入抽屉的EPROM芯片擦除窗口的距离为25mm左右为宜。机壳底部开一个60mm×240mm的消毒窗口。电路板、变压器、镇流器可通过窗口安装在机壳的后壁上,灯管可以从抽屉口放入机壳内。当用作消毒时,取下抽屉,紫外线即可从消毒窗口射出,产生杀菌作用。

图3
图3 🔍原图 (828×499)

擦除器的使用非常简单,将需要擦除的芯片放入抽屉的规定位置,关好抽屉后插上电源,旋转W\(_{1}\)选定擦除时间,然后按下K1预热2~3秒钟后放开K\(_{1}\),观察D6是否发光。若没有发光可重按K\(_{1}\)并延长预热时间。若多次启动无效但电路正常则说明灯管损坏,需要更换。D6发光时严禁打开抽屉,用作消毒杀菌时人要远离紫外线照射区,更不能让紫外线照到人体上。(周高进 周东进)
