面对声控喷泉拍一下手掌，片刻，喷泉便喷出1米多高的水雾，几分钟后，喷泉自动停止。要是把该声控喷泉，设置在公园、游乐场、少年宫、……那么对游人和少年儿童来说，将会带来更多的喜悦和乐趣。
工作原理

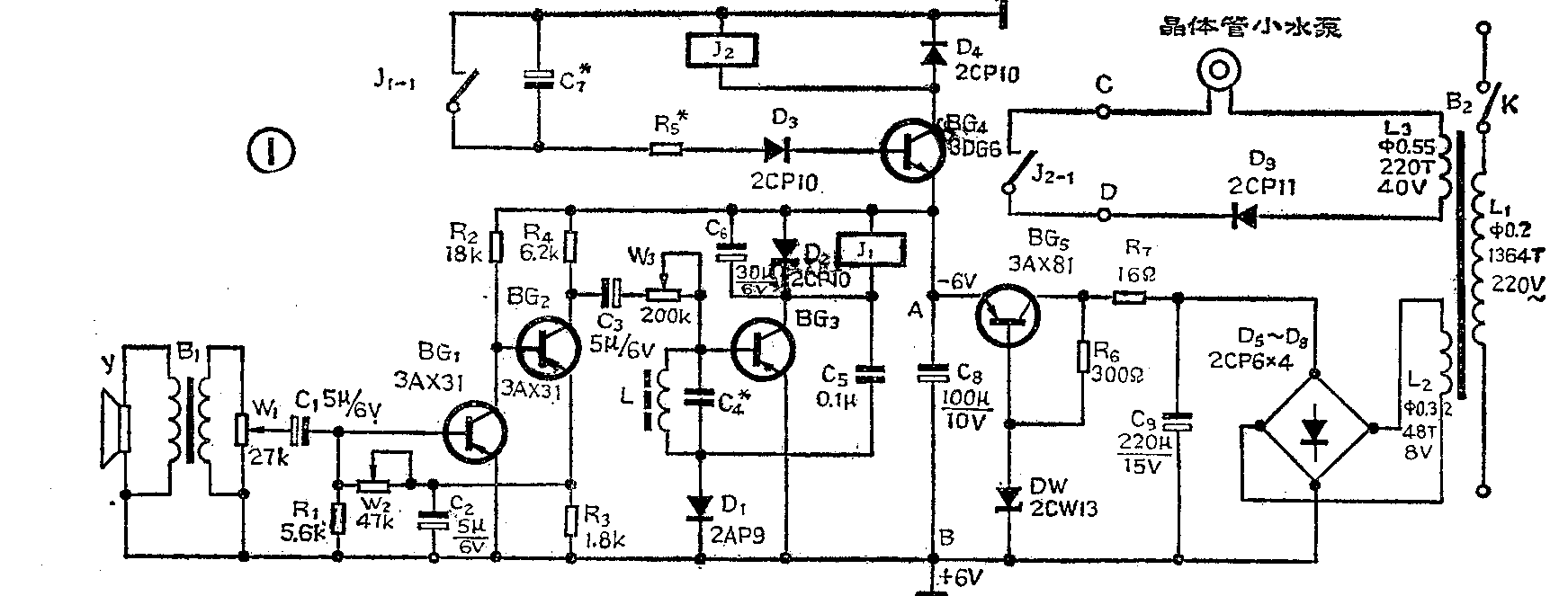

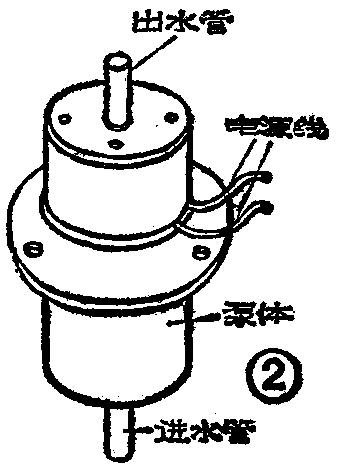

声控喷泉的电路如图①所示，声控部分由声控电路和延时电路组成。当对着该声控喷泉击掌时，声音信号被受话器（Y）接收后转变为电信号，由BG\(_{1}\)、BG2组成的直耦音频放大器进行放大。放大后的信号经C\(_{3}\)耦合到选频环路，如果声音的频率与选频环路频率相接近，就会产生谐振。谐振越强，输出的电流越大。此电流经BG3放大后，驱动继电器J\(_{1}\)。C6的作用是使J\(_{1}\)得到一个比较稳定的工作电流，当J1吸合时，触点J\(_{1}\)-1接通，延时电路开始工作，这时相当于把C7短路，从而使BG\(_{4}\)饱和，J2动作，J\(_{2}\)-1吸合，掌声停后，J1-1触点断开，电源向C\(_{7}\)充电，充电电流经过R5、D\(_{3}\)和BG4基极与发射极，充电电流逐渐减小，BG\(_{4}\)基极电流不断减少，经过一定时间后，BG4自动截止， J\(_{2}\)释放。通过J1-1、J\(_{2}\)-1触点的通、断，控制晶体管小水泵的工作，从而达到控制喷泉喷水的目的。声控部分的电源，采用由BG5、DW、D\(_{5}\)～D8和L\(_{2}\)等组成的6伏简易稳压电源。执行部分的电源采用半波整流电路，完全可以满足晶体管小水泵的需要。晶体管小水泵的外形见图2。
元件选择
受话器用φ67mm纸盆扬声器代替。B\(_{1}\)用E14输出变压器。BG\(_{1}\)、BG2、BG\(_{3}\)均为3AX31型，BG1、BG\(_{2}\)的β≥40；BG3的β≥50；BG\(_{4}\)为3DG6型，β≥80；BG5为3AX81，β≥30；J\(_{1}\)、J2均用JRC超小型6V直流继电器；D\(_{1}\)用2AP9，D2、D\(_{3}\)、D4用2CP10，D\(_{5}\)～D8用2CP6，DW用2CW13稳压二极管，D\(_{9}\)用2CP11；电源变压器B2铁芯为19×38（mm )\(^{2}\)，用较薄的环氧树脂板作骨架，数据如图①所示；L用MXO－2000、φ10×φ6×5规格的磁环，用φ0.08mm高强度漆包线穿绕300匝左右；C\(_{4}\)用涤纶电容，其容量在调整中决定；晶体管小水泵用直流36V的成品。

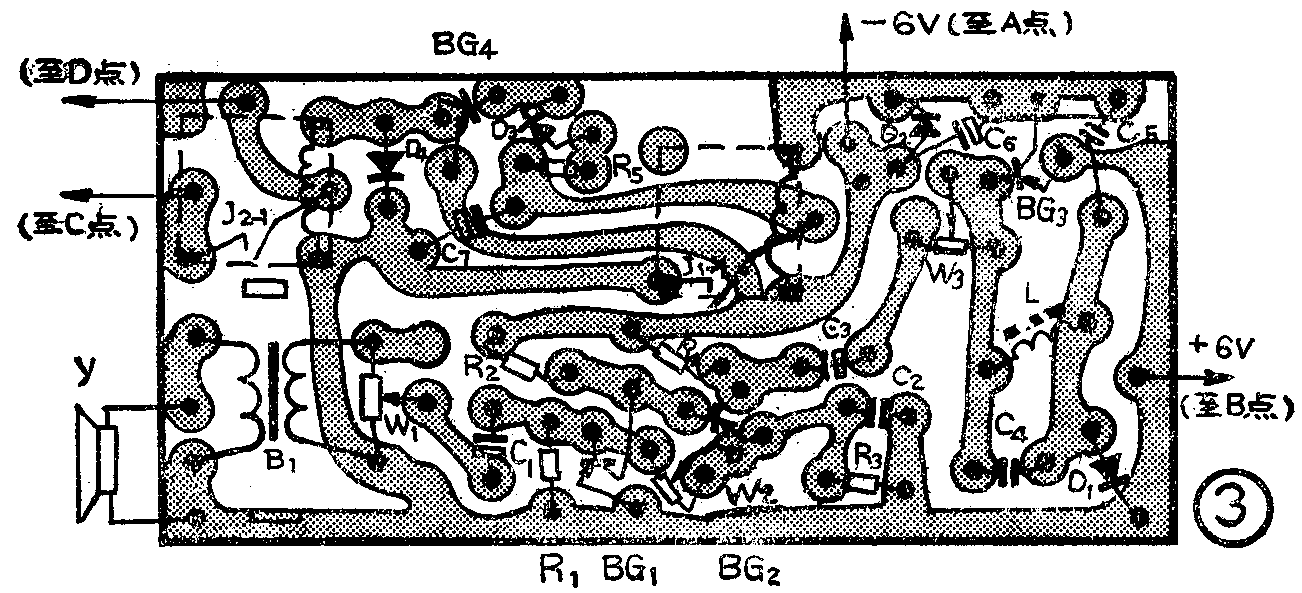

图3为印刷电路板（1:1），声控部分的元件可安装在它的上面。
该喷泉的喷头可按下述方法制作：找φ3（mm）的铜管。以适当长度为一段，共截十段。在每一段的一端先用烙铁搪一层薄的焊锡封住，然后用小针戳一个小孔做喷孔。由于晶体管小水泵有一定功率，可设置十个喷头。
喷泉的外观造形，制作者可自行设计。整个装置可放在一个浮体上，用抛锚的方法把浮体固定在水池中央，扬声器设置在适当高度上即可。
调试
1．闭合电源开关K，或在A、B两点接上6V干电池，用万用表10V直流电压档测量BG\(_{1}\)和BG2的集电极电压，同时调整W\(_{2}\)，这时电压表的读数应有所变化，一般BG1的集电极对地电压应在-2V左右，BG\(_{2}\)的集电极对地电压应在-4.5V左右。如调整W2时，所测电压无变化，可能是BG\(_{1}\)或BG2损坏，更换后再调试。
2．在离受话器1米远左右，轻轻击一掌，继电器J\(_{1}\)应吸合，如不吸合，可能是二极管D1接反，或者是BG\(_{3}\)损坏。如检查D1和BG\(_{3}\)均完好，可把W3的阻值调小些，或者细调C\(_{4}\)的数值，使选频环路频率与击掌声频率谐振为止。
3．改变C\(_{7}\)的电容量和R5的电阻值，可以改变喷泉喷水的时间，制作者可根据实情自己选择确定。
使用时把晶体管小水泵的进水管套上一段10cm左右的塑料管，使其另一段浸入水中（浸入水中的一端，最好加一过滤装置），然后在出水管中灌足引水，接上喷头，就可以使用。
最后，制作者如果找不到晶体管小水泵，那么改用小型直流电动机带动模型小水泵，同样可以得到满意的效果。（覃斌）
