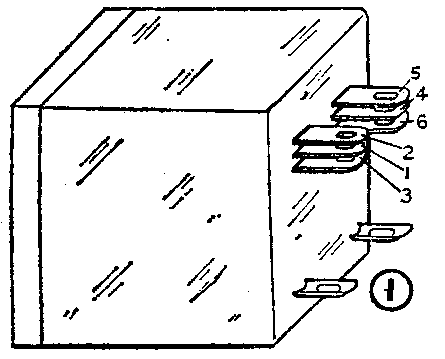

无线电设备中常用的JRX—13F型继电器是一种小型直流电磁继电器。它的外型见图1，它的体积比火柴盒略小，有一个透明的塑料外壳。一侧是底座，底座上有两个供装配用的螺孔。另一侧有8个接线端，上面6个是二组转换触点的引出端，每组中间的一个是动触点，上下是静触点；下面的两个是继电器线圈的接线端。

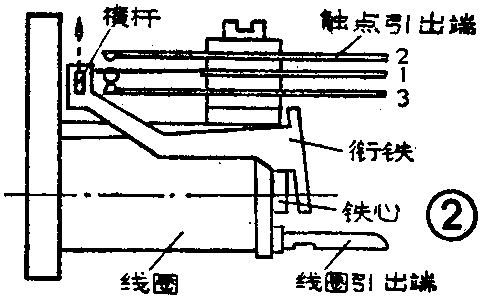

JRX—13F继电器的内部结构见图2。位于上方的是带触点的簧片组，一共有两组。
当线圈通电后，动触点“1”（或“4”）就和下面的静触点“3”（或“6”）断开，而和上面的静触点“2”（或“5”）闭合，完成了转换的功能。这个过程称为吸合。如果线圈断电，衔铁因为失去了电磁吸力而回复到原来的位置，簧片也因本身的弹力而恢复原状，于是动触点和静触点之间也恢复到原来的状态。这个过程称为释放。由此可知，只要把需要控制的电路接到触点引出端上，就可以利用继电器线圈的通电和断电达到转换和控制电路的目的。

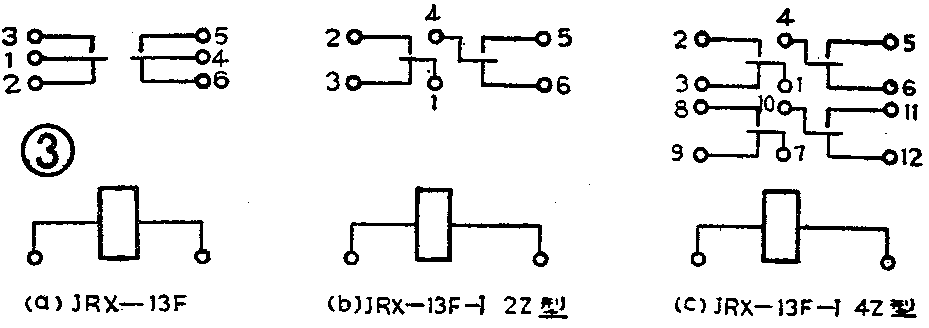

JRX－13F型继电器的线圈和触点的符号见图3（a），它有两组转换触点，所以是2Z型的。另一种JRX－13F－1型继电器，也是一种小型小功率继电器。它的触点除了有2Z型的（见图3b），还有4Z型的（见图3c）。当2Z型的触点组不够用时，就可以选用4Z型的。
JRX－13F－1型继电器的触点和线圈的引出端。通过一个底座，采取插接的方式与被控制电路相连接。由于这两种继电器的参数并不完全相同，因此使用时应加注意。
为了合理使用继电器，首先应该对继电器的性能包括它的电参数、应用范围等有一个全面的了解。通常，通过查阅产品说明书或继电器手册可以作到这一点。现在让我们从使用的角度上来介绍JRX—13F继电器的几个主要特性参数。
（1）线圈电源和功率：这种继电器规定使用直流电源，额定消耗功率不大于0.6瓦。因此它只能用在直流电源而且功率很小的场合。
（2）线圈电压：指加到线圈两端的额定电压值。它规定只有12、18、24、48伏四种。使用时可以根据控制电路的具体情况在这四种规格中选定一种。
（3）额定电流和吸合电流：额定电流是指额定功率下线圈中允许通过的电流值。使用时是不允许长时间超过这个数值的，否则就可能把线圈烧坏。吸合电流是指为了吸动衔铁，线圈中必须通过的最小电流值。JRX—13F型继电器的吸合电流值大致是额定电流值的60％左右。它们分别是：20mA（12V时）、13mA（18V时）、9.5mA（24V时）、 6mA（48V时）。使用过程中，如果流过继电器线圈的电流低于吸合电流值，继电器就不可能正常工作。
（4）线圈电阻：指线圈的直流电阻值。JRX－13F继电器的线圈电阻值是从300欧到4600欧。这个参数和设计电路有关，因此在选用时也应注意。
（5）触点负载能力：指触点所能承受的电压和电流值。JRX－13F继电器规定触点间所加的电压值是交流110伏、0.3安，或是直流28伏、1安。由此可知，这种继电器只能用于小信号或小功率的控制电路中。如果使用的电压过高，就有可能使继电器受损或因击穿而失控；如果触点间通过的电流过大，触点就会因过热而粘连，造成触点闭合以后打不开的故障，甚至因为发热过高而把触点烧毁，使继电器完全不能使用。
（6）触点形式：JRX—13F型继电器有两组转换型触点，是2Z型的；JRX－13F－1有2Z型、4Z型两种。在选用继电器时，触点的形式应该符合控制电路的要求，但并不一定要把每组触点都用上，有时可以根据需要使用其中一部分触点。
（7）吸合时间和释放时间：指吸动衔铁和释放衔铁这两个动作需要的最短时间。一般吸合时间要比释放时间稍长一些，大约是几毫秒。对于一般的控制电路来讲，几毫秒是个很小的数值，所以这种继电器是一种动作比较快的继电器。
除了以上各个参数外，还有绝缘电阻、振动强度、环境要求等参数，在正规的设计时也必须加以考虑。但对于一般的使用来说，最重要的就是上述几个参数，选用时应特别注意。
在实际应用中，一般是根据已知控制电路的条件去选用合适的继电器。下面我们以一个广告灯为例介绍JRX—13F继电器的应用。
图4是一个广告灯控制电路原理图。它的功能是使三组广告灯按L\(_{1}\)、L2、L\(_{3}\)的先后次序一组一组地点亮，当三组灯都亮了之后再一起熄灭，然后再重复上述过程。
图4中主要控制部分由J\(_{1}\)～J4四只继电器和KP\(_{1}\)～KP4四只可控硅组成。其中J\(_{1}\)和J4可用JRX—13F型继电器，J\(_{2}\)和J3可以用JRX－13F—1型的4Z型继电器。M是低频脉冲信号发生器，它能产生连续的低频脉冲，脉冲的重复时间可以是几秒到几十秒。当M送出第一个脉冲后，可控硅KP\(_{1}\)导通，继电器J1通电工作，使常开触点J\(_{1}\)-1、J1－2闭合，于是可控硅KP\(_{5}\)导通，交流接触器C1动作，常开触点C\(_{1}\)-1闭合，使第一组灯L1点亮。当M送出第二个脉冲，由于J\(_{1}\)-1已经闭合，所以KP2导通，J\(_{2}\)动作，使J2-1、J\(_{2}\)-2闭合，于是可控硅KP6导通，使第二组灯L\(_{2}\)点亮。与此同时，继电器J2的常闭触点J\(_{2}\)-3断开，使可控硅KP1的门极不再和M相通，从而减轻了M的负载。因为可控硅接的是直流电源，所以在它导通之后，即使断开它的门极电路，可控硅也仍然处于导通状态，这是由可控硅的工作特点决定的。同样，当M送出第三个脉冲后，由于J\(_{2}\)-1已经闭合，就使KP3导通，于是J\(_{3}\)动作，使J3-1，J\(_{3}\)-2闭合，使第三组灯L3点亮。至此，三组广告灯已经全部点亮。在J\(_{3}\)动作时，J3－3断开，切断了M和KP\(_{2}\)门极的连接，同样是为了减轻M的负担。当第四个脉冲来到时，由于J3-1已经闭合，KP\(_{4}\)就导通，J4动作。就在J\(_{4}\)动作之后， J4-1触点断开，使KP\(_{1}\)～KP4四只可控硅全部阻断，同时J\(_{1}\)～J4四只继电器也因为断电而使所有的触点都恢复到原来的状态。这时，KP\(_{5}\)～KP7三只可控硅因为接的是交流电源，所以在门极电路切断以后，便立即阻断，使C\(_{1}\)～C3三只交流接触器断电，C\(_{1}\)-1～C3-1恢复到原来断开的状态，于是三组广告灯全部熄灭。当第五个脉冲到来后，电路又重复第一个脉冲到来时的工作过程……如此周而复始，使广告灯按程序要求不断地点亮和熄灭。（于鹤飞）
