电动机在负荷不足的轻载工作时，效率极低，功率因数也低，造成大量的电力浪费。全国按一千万台电机估算，如能改善这种状况，每年可节约40亿度电。
工作原理

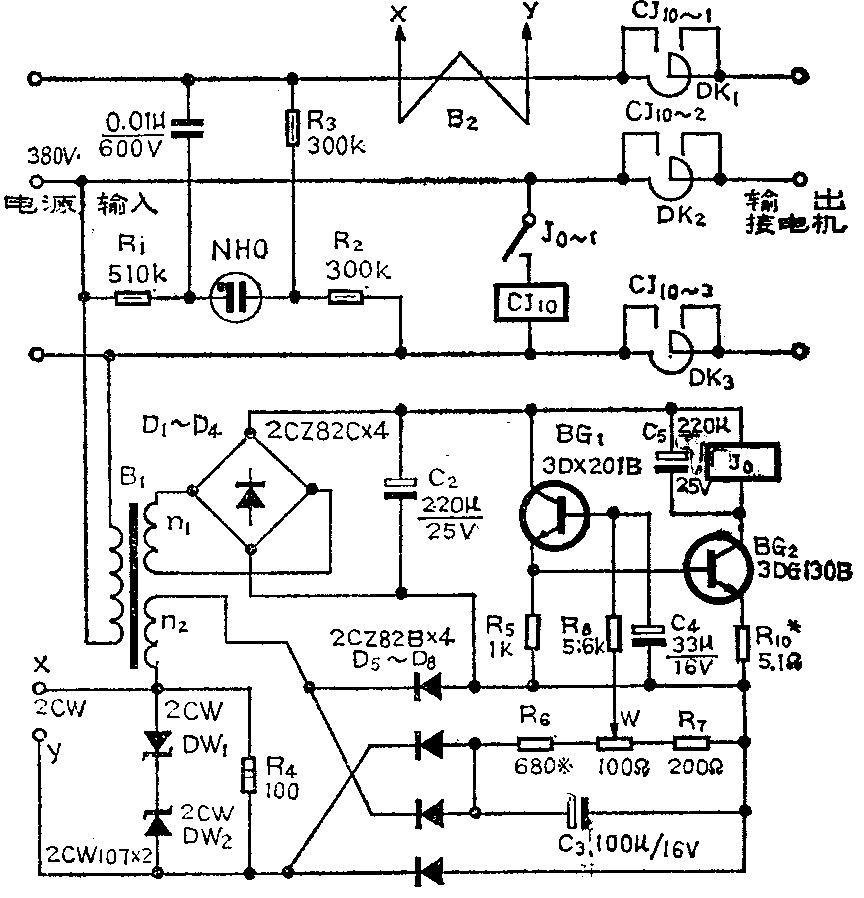

节电器整机电原理图见附图。图中DK\(_{1}\)～DK3为三相饱和式电抗器，通过它向电机提供低压电源。并联在电抗线圈两端常开触头CJ\(_{1}\)0～1～CJ10－3是交流接触器的主触点，它受控于小型继电器J；D\(_{1}\)～D4\(_{1}\)与C2组成一个简单的低压直流电源，供控制电路使用；B\(_{1}\)次级的n1绕组、电流互感器B\(_{2}\)、R4、2CW及D\(_{5}\)～D8组成取样电路；R\(_{1}\)～R3、 C\(_{1}\)和氖管NHO为相序指示器，当输入顺相序时氖灯亮，说明接线符合要求；放大电路由BG1、BG\(_{2}\)、R5、R\(_{1}\)0、C4、C\(_{5}\)、J组成，其中BG1是信号电压与功放（BG\(_{2}\)）的隔离级；R10用来微调切换灵敏度。
节电器三输入端接至三相电源，三输出端接至电机。开启电源瞬间，三相电压经电抗线圈加至电机定子回路，主电路流过启动电流，在电流互感器B\(_{2}\)的副边x、y两端感应出信号电压，经与基准电压n1合成后，由D\(_{5}\)～D8整流，经R\(_{6}\)、R7、R\(_{8}\)分压加至放大电路输入端，再经射随级BG1推动BG\(_{2}\)迅速饱和，于是继电器J得电吸合，其常开触点J0-1闭合，交流接触器CJ\(_{1}\)0也吸合，并联于电抗器两端的触点CJ10－1闭合，电抗器被短接，电机全电压启动。当启动过程终止时电流下降，如电机负载较轻，则检测信号电压较小，BG\(_{2}\)截止，继电器J失电，电抗器重新串入电机回路，使电机处于降压运行；如负荷加大，检测电压升高，则BG2饱和，J吸合，电抗器被短接，电机全压运行。
元件选择
以10kW功率为例，交流接触器选用CJ\(_{1}\)0-20，380V、20A；电抗器DK1～DK\(_{3}\)相同，其铁芯为XCD型25×50×100mm，Ⅰ级品，绕组为QZ线φ1.9mm×152匝，双臂对称；直流继电器J为DC－12V，触点容量380V、2A；BG1的β≥80，BG\(_{2}\)的β≥60。限幅稳压管DW1、DW\(_{2}\)配对值为9V。电源变压器B1的铁芯为GE12×18，D43型。其绕组的初级用QZφ0.07mm漆包线绕6460匝；次级n\(_{1}\)绕组为φ0.16mm×40匝，n2绕组为φ0.19mm×226匝。电流互感器B\(_{2}\)的铁芯为XE8×12，D43型。其初级（外层）为φ2.24mm×10匝，次级(内层）为φ0.19mm×700匝；移相电容C1为金属膜CJ\(_{1}\)0-0.01μ／600V；氖灯NHO的起辉电压为130～160V。 (杭州无线电元件三厂 严杭生等)
