红外线遥控开关，结构简单、体积小巧、使用方便。本文介绍的两种简易红外线遥控开关，可控制电风扇和各种家用电器用。
电路简介

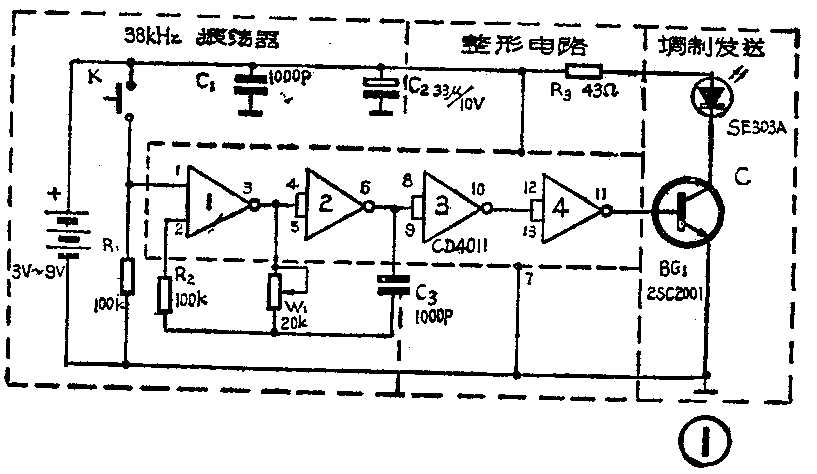

图1为发射机原理图。其中CD4011的两个与非门1与2组成环形振荡器，能产生频率为38kHz的方波信号。调节W\(_{1}\)可以改变振荡频率。再经另外两个与非门3与4整形之后，加到三极管BG1的基极，这样，红外发光二极管SE303A就能发送出被38kHz方波信号所调制的红外线。

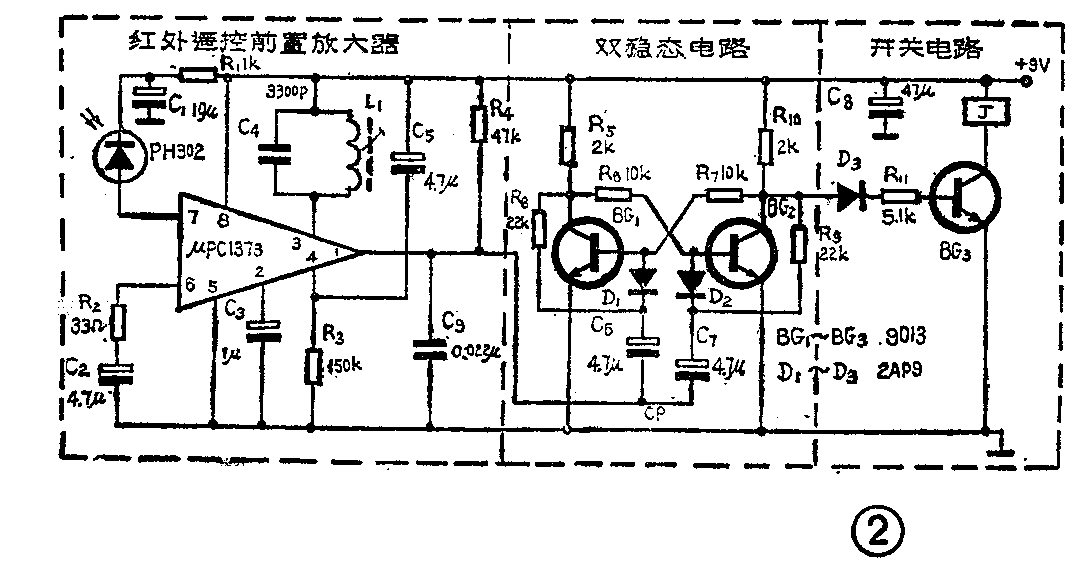

图2为单通道红外线遥控接收机原理图。其中前置放大器由一块μpc1373集成块担任，它的特点是灵敏度高、增益大、输出波形好。当红外线接收管PH302接收到38kHz的红外线指令信号后，直接送入μpc1373的第7脚（输入端）, 经放大和L\(_{1}\)、C4调谐，再经μpc1373内部电路检波和整形后，在第1脚（输出端）输出一个非常整齐的负脉冲信号。BG\(_{1}\)、BG2等组成双稳态触发器，当CP端输入一个负脉冲时，双稳态电路就翻转一次。BG\(_{3}\)等组成开关电路，当BG2的集电极为低电位时，BG\(_{3}\)截止，继电器J释放。当发射机发送一个短脉冲信号时，接收机中的μpc1373便输出一个负脉冲信号，使双稳态电路翻转，BG2的集电极变为高电位，BG\(_{3}\)饱和导通，J吸合，带动负载工作。若发射机再发送一个短脉冲信号时，双稳态电路再次翻转，J又释放，这样就成为一种具有记忆功能的红外线遥控开关了。
元器件选择与制作

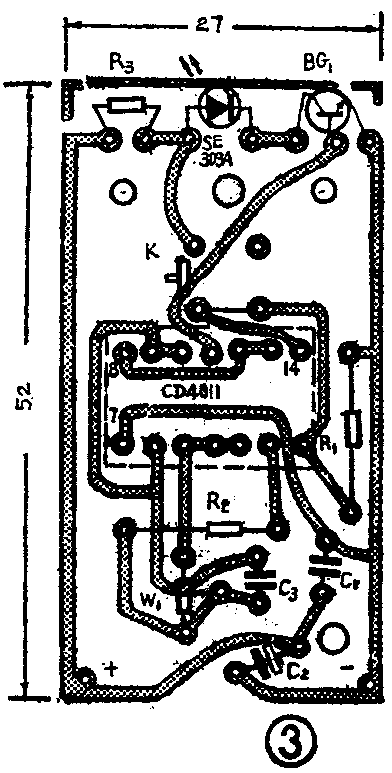

发射机中用的红外线发光二极管，耗散功率在100mW左右为宜，如SE303A, SY－IR53等，其管脚较长的一端为正极。BG\(_{1}\)也可用CS9014，3DG12等代替。当电源用9V叠层电池时，C2的容量要增大到100μ左右，而且尽量不要漏电。当电源电压为3V时，R\(_{3}\)可以不用。K必须用微动开关，发射机的印刷电路板见图3。

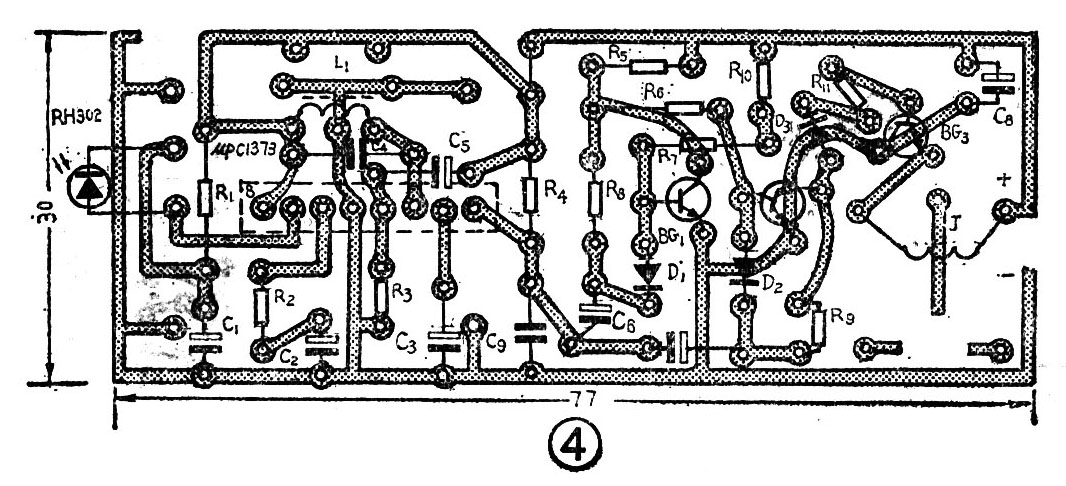

接收机中用的红外线接收二极管选用有效感光面积大一些的为好，感光波长可选在500～1000毫微米之间，如PH302、SY－357等，其管脚较长的一端为正极。调谐回路中的L\(_{1}\)，可在小型晶体管收音机的中周变压器骨架上，用φ0.08mm高强度漆包线密绕303匝，绕好后旋入磁芯，装上屏蔽罩，其电感量约为5mH左右。如果直接带220V市电的负载，则必须考虑到继电器的耐压与触点容量，不要使其过载。图4为接收机的印刷电路板图。
整机调试
按图3焊上除红外线发光二极管之外的所有元器件，并将W\(_{1}\)调到中间位置，合上微动开关K，用万用表测CD4011的1、2、3、6脚均为1.5V，说明电路已经起振。如果用示波器观察，应看到38kHz的方波。然后接上红外发光二极管，再测CD4011的8、10、11脚及C点电位分别为3、1.5、0.7、1.5V，说明发射机基本上已能工作。用3V电源时的整机电流约为80mA左右。由于红外线人眼看不见，所以发射时在SE303A上观察不到可见光。
单通道接收机先装双稳态触发器和开关电路部分，可用镊子快速触碰C\(_{6}\)、C7的负端，如果电路能翻转，继电器J也能随着动作，就算已装好。接着再装红外遥控前置放大器部分，用万用电表测μpc1373的1～8脚的对地电位，如果分别为6、1、12、10.5、0、2.2、1、11.8伏，则已基本装好。（汤诞元）（未完待续）
