集成块型号的后缀不同时能相互代用吗

(张国华)在维修进口收录机等音响设备时，常遇到某些集成块的型号基本相同，只是型号的后缀上有些区别，这些集成块能不能互相代替使用呢？例如，TA7668BP和TA7668AP只是后缀“A”和“B”有些区别，那么这两块集成块能否相互代换使用呢？下面就谈谈有关的几个问题。

收录机上所采用的集成块，是由国外不同公司所生产的，为了知道某些集成块能不能互相代用，应先了解一下不同公司对IC的命名法。

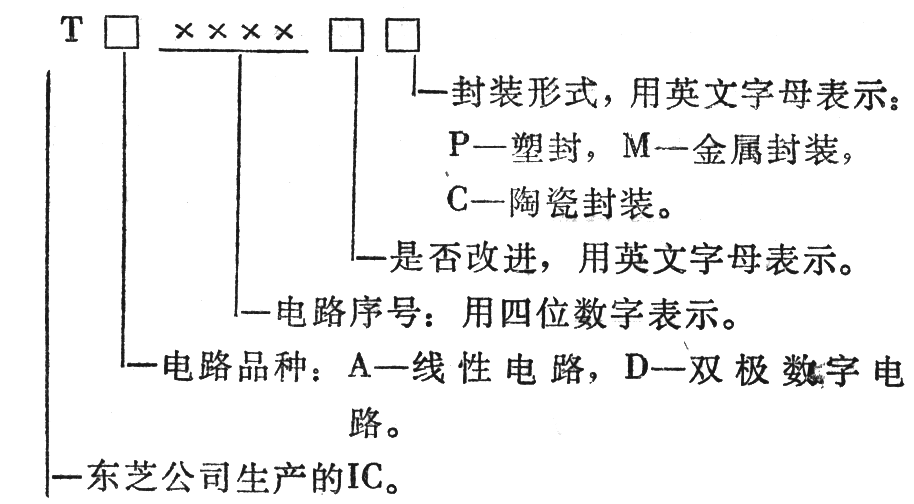

1．东芝公司对IC的命名方法：日本东芝公司对IC的命名法是以英文字母“T”开头的。它的第二位以后的英文字母和数字所表示的含意如下：

例如东芝公司生产的TA7668P集成电路，它型号的第一位英文字母“T”，表示是东芝公司生产的IC；第二位英文字母“A”表示是线性电路；四位数字7668表示是双前置放大器；最后一位英文字母“P”表示此集成电路是采用塑封形式。TA7668AP集成电路是TA7668P集成电路的改进型，而TA7668BP又是TA7668AP的改进型。该公司的改进型电路，其集成块的引出脚排列、封装、用途等各方面均相同，因此可以直接代换。

2．日立公司对IC的命名方法：以英文字母“H”开头，其音响集成电路的命名方法与东芝公司相同。例如：HA1144P集成电路，它的第一位英文字母“H”表示该集成电路是由日立公司制造；第二位英文字母“A”表示为线性电路；四位数字1144表示该集成电路为电视机用中放电路；最后一位英文字母“P”表示此集成电路是采用塑封形式。

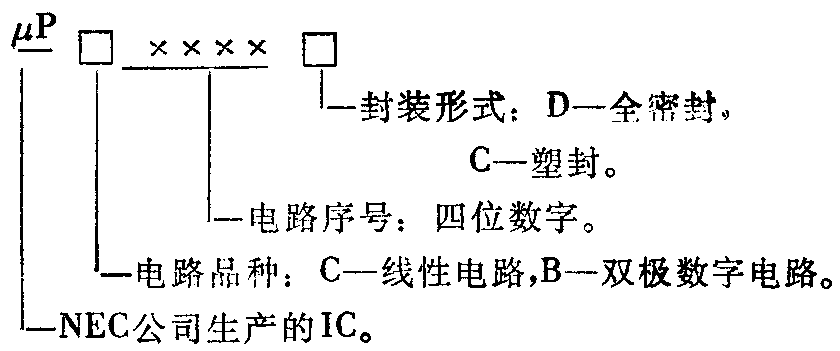

3．NEC公司对IC的命名方法：以“μp”作为开头，其以后的英文字母和数字所表示的含义，见下面框图说明。

例如集成电路μPC1018C，它的头二位字母“μP”表示该集成电路是NEC公司所生产；第三位英文字母“C”表示此集成电路为线性电路；四位数字1018表示该集成电路为FM、AM中频放大器；最后一位英文字母“C”表示该集成电路采用塑封形式。

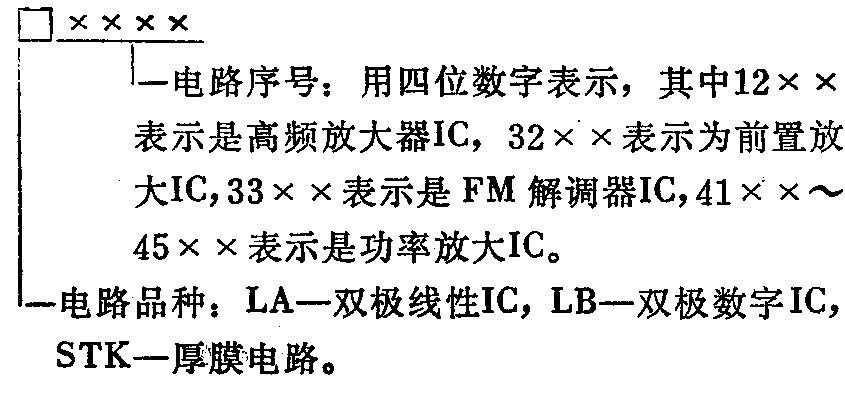

4．三洋公司对IC的命名方法：

例如LA3361集成电路，前两位英文字母“LA”表示此集成电路为三洋公司生产的双极线性IC；后面四位数字3361表示该集成电路为FM解调器。

上面我们例举了几个厂家对集成电路的命名方法，在集成块的后缀不同时能否互相代用，情况比较复杂，要视具体型号而定。为了便于读者查找，下面以表格形式分类列出几种不同情况下的代换法。

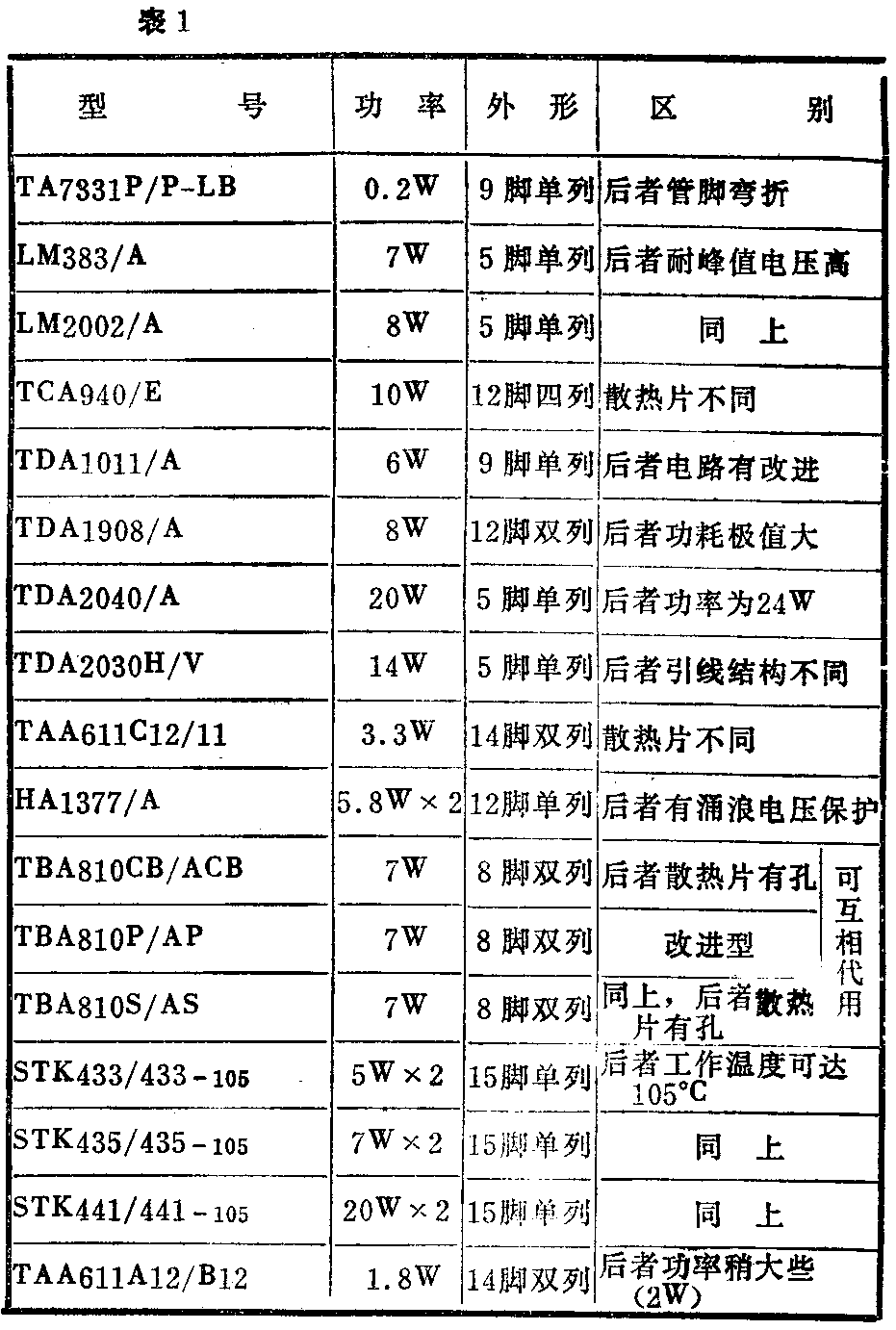

表1中例举的IC在型号相同时，后缀字母不同也可以相互代换。例如TA7331P／P－LB，它代表TA7331P与TA7331P－LB两个集成块，它们的管脚排列、性能指标均相同，因此可以互相代换。其余的IC对同理一样可以互换。

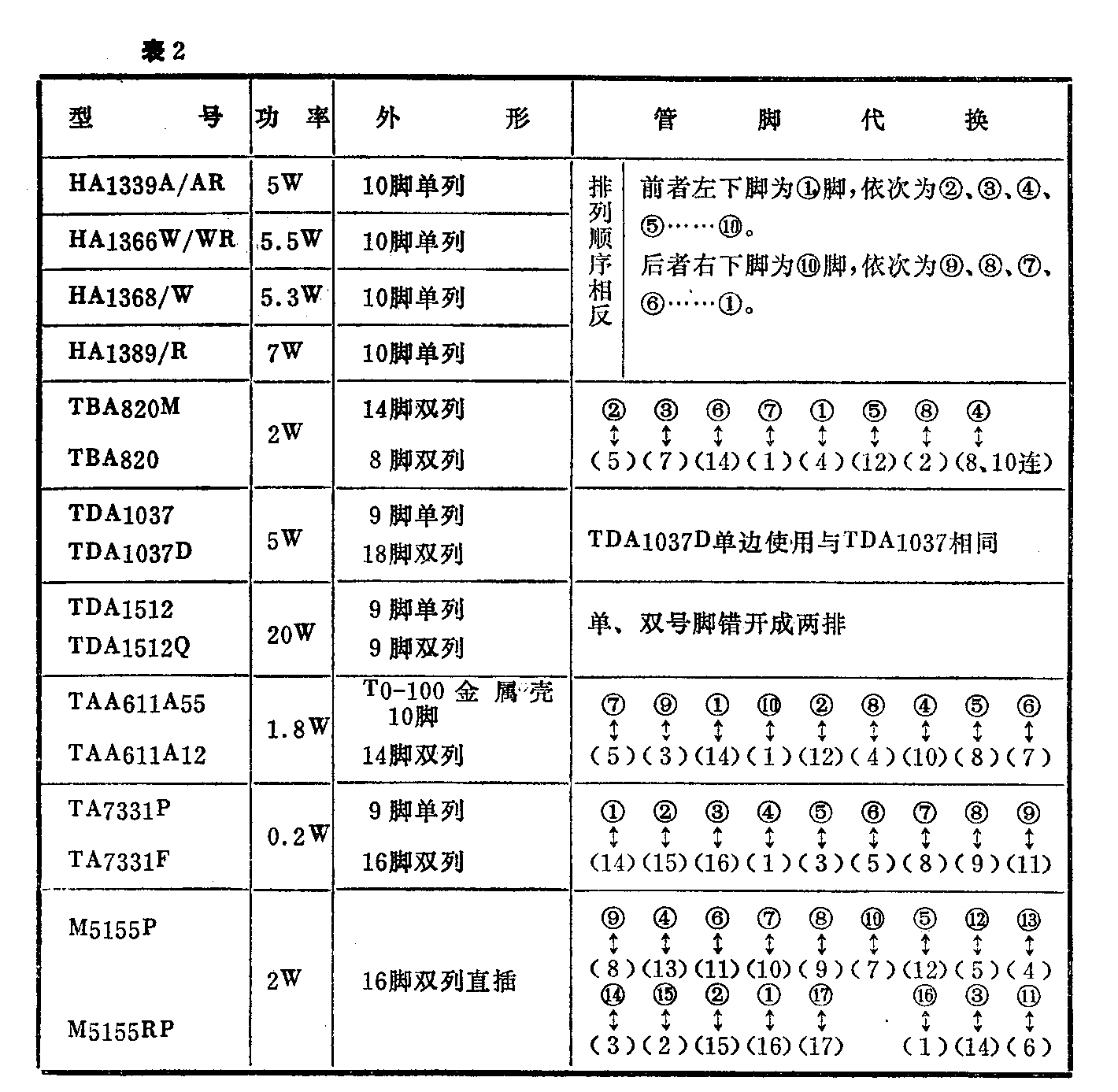

有些IC后缀字母不同，IC的管脚排列也相应地起了一些变化，在代换时应注意前后两种集成电路管脚的排列顺序，以及相对应管脚的排列顺序，见表2。例如HA1339A与HA1339AR这一对集成电路，管脚均为10脚单列排列。但是HA1339A的管脚排列从左下角数起为1脚至10脚，而HA1339AR的管脚排列从左下角数起为10脚至1脚，两集成块管脚排列顺序正好颠倒。又如M5155P和M5155RP这一对集成电路，它们也均采用16脚双列直插式排列，但是它们的管脚排列却大不相同，M5155P的9脚对应M5155RP的8脚，4脚对应13脚，6脚对应11脚，……。所以在代换的过程中应注意这些变化。

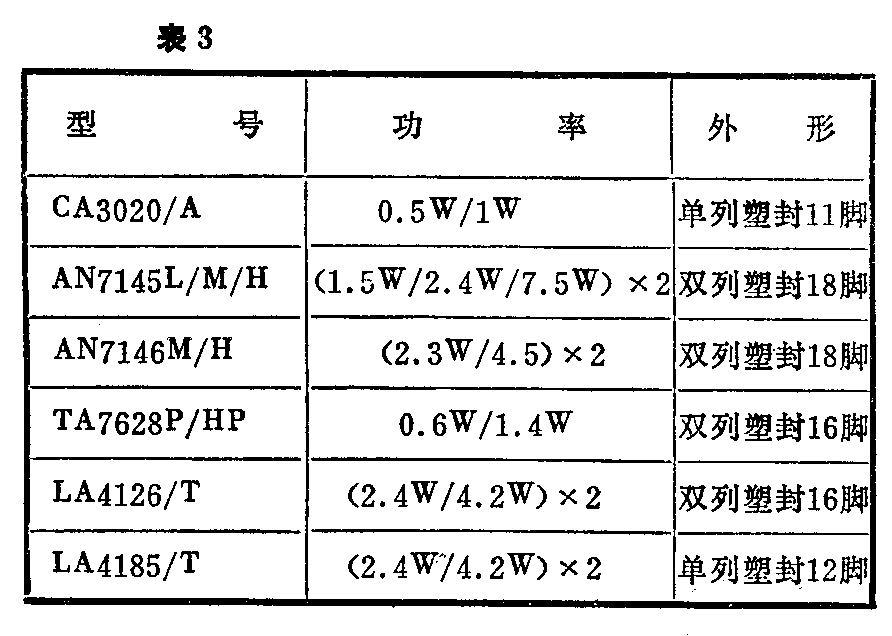

另外，有些IC的序号后缀不同，相应的输出功率也不同，而管脚排列、其它性能指标均相同，这时我们在更换集成电路时，应遵循这样一个原则，就是用输出功率大的集成电路代换输出功率小的集成电路，见表3。还有一些集成块，当型号的后缀不同时，集成块的外围元件及管脚排列次序均不一样，这时就不能直接代换。
