电视机的故障有时很隐蔽，有些故障现象并不反应发生故障的部位，从现象看故障似乎应在有关部位，但实际却在另一部位。这时，修理者往往会被假象所迷惑，使思路受到限制，找不到故障部位。遇到这种情况。应静下来，仔细分析电路，扩展思路，看各单元电路之间是否有产生影响的途径，同时先排除无故障的元件和电路，再按新的线索，去伪存真，最后查出故障元件，下面用三个实例来说明。
例一：视放管不良引起垂直不同步。
一台波兰625型电视机，图象垂直方向不同步，呈滑动状态，调节场频电位器，虽可暂时同步，但同步点极不明显。

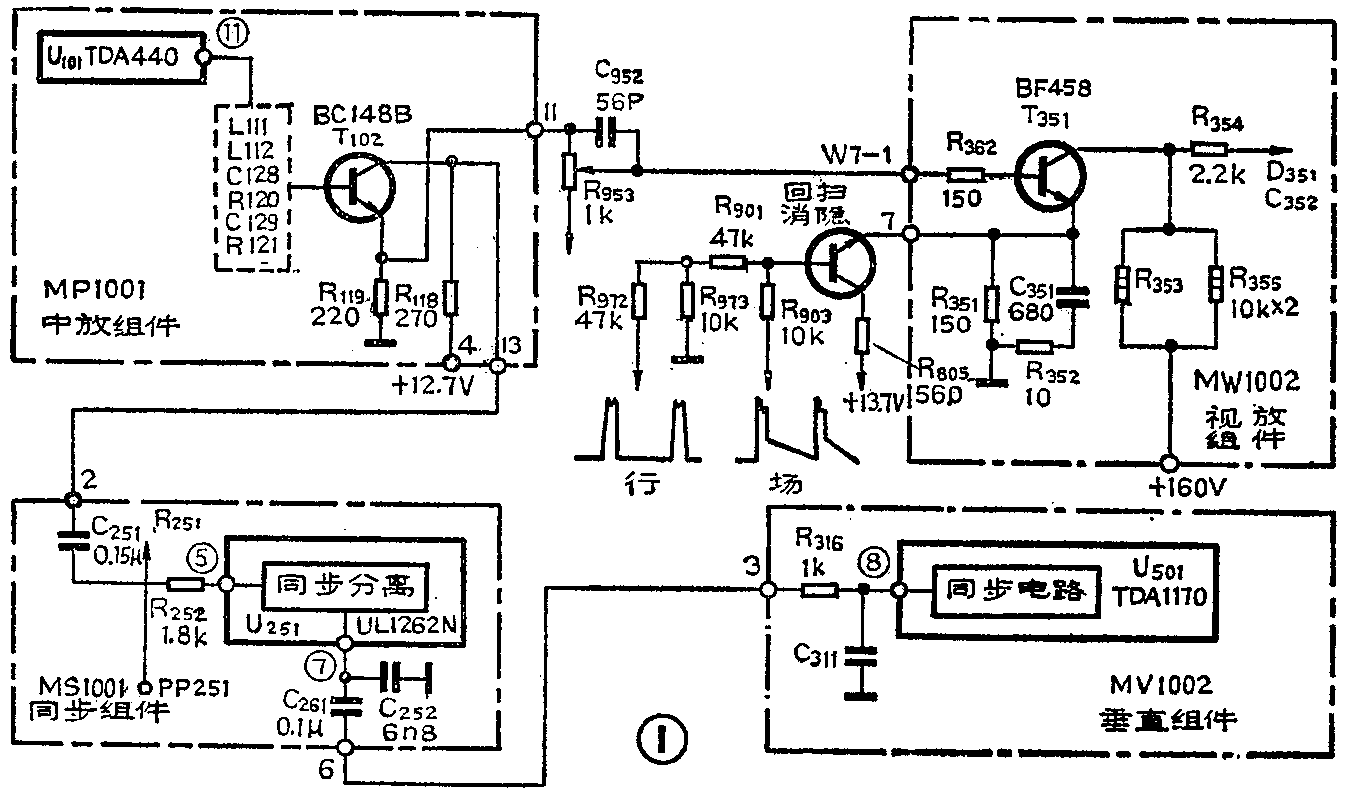

图象可暂时同步，说明场频基本准确，用示波器测量垂直组件板的同步输入端的③脚（见图1），发现无正常的场同步波形，仅偶然出现无规律的大间隔脉冲。

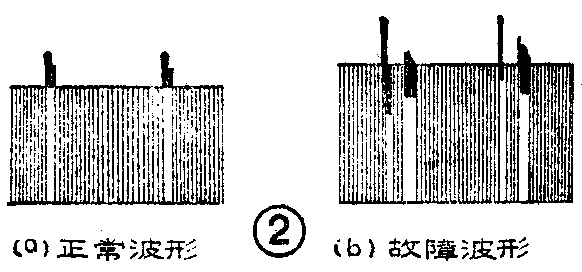

再测量同步组件②脚，即同步分离输入端，发现场同步头变形，同时还出现一个移动的附加重复脉冲，如图2（b）所示，正常的波形应如图2（a）所示。此脉冲与同步头的相对位置随场频电位器的调整而变。
为了查出此附加脉冲的来源，用一个0.1μF的电容器将预视放管T\(_{1}\)02的基极与地连接，使全电视信号及杂波均对地短路，再用示波器测同步组件的②脚，全电视信号消失了，但仍有如前所述的附加脉冲，此脉冲在预视放管T102的发射板、视放管T\(_{351}\)的基极都存在，但幅度小，其波形和极性与T351发射极的本机的行，场回扫消隐信号一致且同步。
经分析认定：这个附加脉冲就是本机的消隐信号，通过某种原因由T\(_{351}\)的发射极到达基极，又经R362、R\(_{953}\)加到T102的发射极，经T\(_{1}\)02放大作用，由集电极输出给同步组件。断开视放板⑦脚的消隐输入连线，这个附加脉冲立即消失。证实上面分析是正确的。检查视放管T351（BF458）发现be极反向漏电较严重，换上新管，故障即除。
小结：视放管be极反向漏电，本机消隐脉冲通过漏电阻及R\(_{362}\)、R953窜到T\(_{1}\)02的发射极，使集电极输出的全电视信号中混入本机的行、场消隐脉冲，这样同步分离级无法分离出正常的同步信号，造成上述故障。
例二：行输出变压器不良引起图象垂直方向跳变。
一台日本三洋14T—1412U1黑白电视机，图象垂直方向不稳定，经常出现无规律突发性跳变。

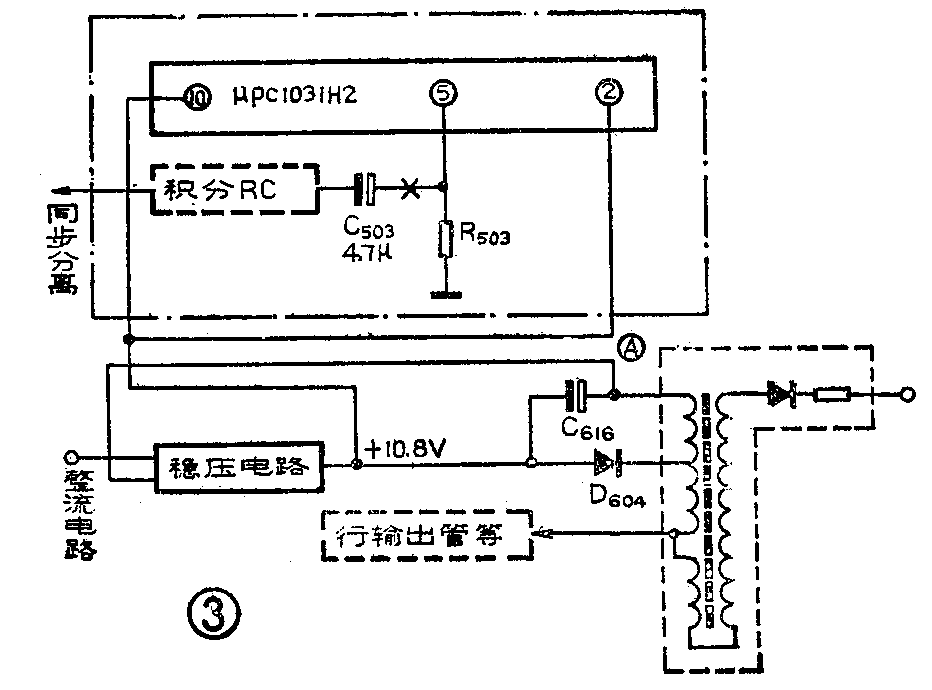

因图象垂直不稳定，按照常规首先检查场电路，用万用表测量场集成电路μPC1031H2各脚电压，未见异常，但用示波器观察场振荡及场输出波形，发现有突变现象，尤其频率突变更为显著。断开同步耦合电容C\(_{5}\)03（见图3），单独测量由同步分离级送来的场同步信号，信号基本稳定。
检查场振荡及场输出电路有关元件均正常，测量整机稳压输出为10.8V，正常，检查稳压电源电路有关元件也均正常。
仔细分析线路，此机为行反馈式稳压电路，行电路故障引起的电压波动，有可能通过升压点反馈影响到整机稳压输出电路。按照这个思路，用示波器检测行输出管集电极的波形，发现逆程波形幅度抽动，再测行激励波形，无变化。重点检查行输出级电路，因一体化行输出变压器为易损元件，其内部有跳火可能，首先用新品替换，故障随即消失。
小结：此机行输出变压器内部接触不良或跳火→升压点压跳变→稳压电源输出电压跳变→场频跳变→图象垂直方向跳变。由于光栅及水平方向没有明显的异常，使得思路仅限于场电路之中，并且500型万用表的内阻较大，对稳压电源的瞬间跳变没有反应，使线索不明确，故一时跳不出圈子。
例三：行扫描供电滤波电容失效，造成强信号间歇性无图象。
一台牡丹31H8型电视机，光栅及无信号噪点均正常，但强信号时，图象发灰，呈浮雕状且垂直方向跳动，并且间歇性无图象，还伴有噗噗声。
这种现象与AGC电路故障特征很相似，故首先检查中放通道及与AGC有关的元件（见图4），经检查发现集成块μPC1366和2R\(_{9}\)、2C12、2C\(_{11}\)、2C13等元件均完好，但稳压源的输出电压+10.5V有较明显的波动，速率与图象的消失和噗噗声一致。检查稳压电源各元件均无异常，因该机也是行反馈式稳压电源，故要考虑到升压点影响，用万用表测量电压亦有波动。用一个完好的电解电容器（1000μF）并联在行扫描供电滤波电容器5C\(_{15}\)（1000μF）上，故障立即排除。拆下原电容器，发现容量已经变小。
小结：行扫描电路的供电滤波电容器失效，在一般电视机中多表现为行幅度窄等毛病，但在此电视机中由于行扫描电流的干扰以及行输出级电路升压点反馈的双重作用，再加上AGC电路的键控脉冲取自行输出变压器，多种原因的集合，产生了较复杂的故障现象。（边文志）
