（郝砚田）录象机的技术性能在很大程度上取决于机械系统的质量，在日常的维护和修理中，机械系统方面的工作量也最大。因此对录象机的机械系统有必要作一些基本了解，下边按功能和作用对NV——450MC的机械系统各部分作些介绍。
机械动作的驱动系统
录象机在工作时，将盒式磁带自动送入机内，机械部件自动地将磁带从带盒中引出，再把磁带绕在视频磁头上，磁带以标准带速运行而磁鼓以标准速度转动，然后磁带又及时收回带盒内等一系列机械动作，都是由四个电机在控制电路的作用下完成的。以下对四个电机的作用作一简单的介绍。
（1）磁头鼓电机：磁头鼓直接安装在该电机轴上，这种直接驱动方式称DD马达。该电机带动上磁鼓转动从而使视频磁头完成螺旋扫描，进行磁——电转换。另外安装在鼓定子上的霍尔集成块产生PG信号，送到伺服电路作检测信号。
（2）主导电视：也称主导轴电机，也属于直接驱动电机。它的作用为①带动主导轴转动并与压带轮一起给磁带一个牵引力，使磁带以标准带速（23.39毫米／秒）进带；②通过一根橡胶带带动带盘驱动系统，完成快进、倒带、搜索和收带等功能；③电机下部飞轮上的磁环和FG磁头产生一个FG信号。这个信号送到伺服电路中作检测信号。
（3）加载（挂带）电机：这个电机只有在录象机变换工作状态时才工作，如从停止变为重放或从记录变为停止等。它工作时首先通过四级减速来增大转矩，再推动凸轮齿轮转动，而凸轮齿轮又通过外面的凸轮槽推动扇形齿轮去完成磁带的加载（挂带）和卸载（卸带）。又通过内侧的凸轮槽带动主滑板移动，去控制模式开关位置。同时还控制带盘的刹车装置。
（4）带仓电机：这个电机带动带仓传动系统，使磁带盒从机内自动取出，或自动送入机内并落在供带盘上。
机械走带系统

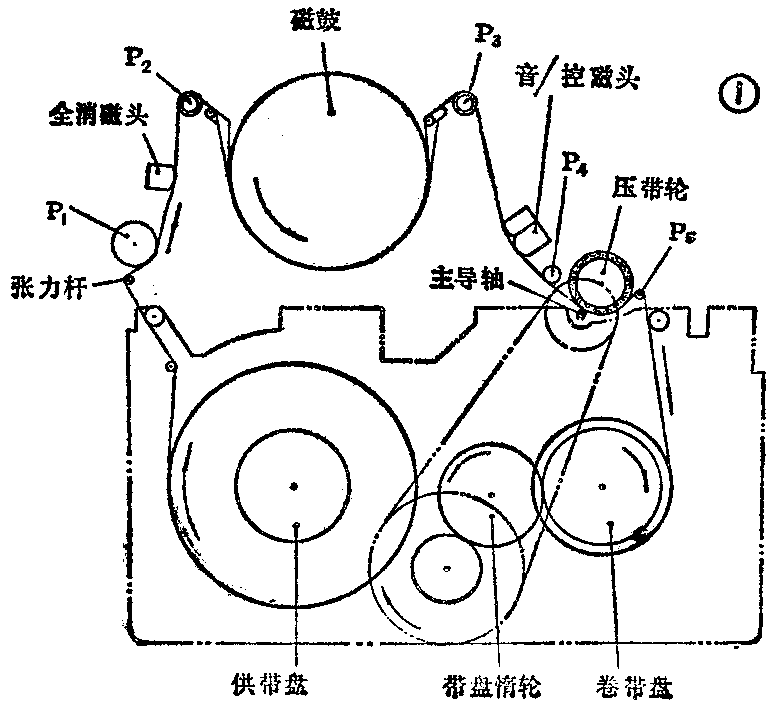

走带系统是录象机在录放工作状态时，为了保证磁带按规定的方式和要求运行而设置的机械机构。NV——450MC走带系统示意图如图1所示。螺旋扫描的视频磁迹与磁带走带方向有一定夹角θ，称视频磁迹角，NV—450MC按VHS标准规定θ=5°57′50.3″为了保证得到精确的视频磁迹角θ，在下磁鼓有一个螺旋角θ=5°56′07.4″的曲线凸台。如果磁带的下边沿能沿着这个曲线凸台运行，磁鼓能以标准速度转动，就会得到标准视频磁迹角。为使磁带的下边沿能与下磁鼓上的曲线凸台重合，在磁头鼓的入口和出口处设置了两个白色的上定位导柱（P\(_{2}\)和P3），阻止磁带在垂直方向上移动。从图1看出在P\(_{2}\)前设置一个全消磁头，为了保证全消磁头能和磁带有良好的接触，在它的前边又设置一个下定位白色导柱（P1）。音／控磁头设置在磁鼓的右侧，为了保证音／控磁头和磁带的相对位置，在音／控磁头之后又设置了一个下定位导柱P\(_{4}\)。
总之，录象机在工作时，磁带由上下交错的几个定位柱使磁带按照预定设计的路线和方式稳定地运行，共运行示意图如图2所示。为了顺利完成走带任务还有其它机械结构，以下按走带顺序依次介绍这些机构。

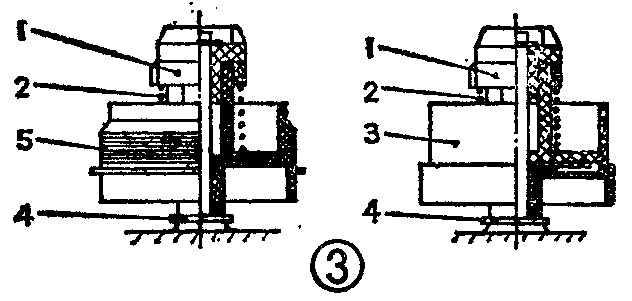

（1）供、卷带盘结构：磁带盒落下的地方有两个带台阶的黑色盘状物，其结构如图3所示。左边是供带盘（5），右边是卷带盘（3），它们几何形状大体相同，在带盘上部都有一个滑套（1），在弹簧（2）的作用下保持在上部。当磁带盒送入机内落到两个带盘上时，滑套圆柱上的三个凸出部分同带盘顶上，同时压缩弹簧。当录象机开始工作时供带盘就旋转，此时滑套在弹簧的作用下复位到顶部，起到传递转矩的作用。另外在供、卷带盘的下部都有塑料垫圈（4），用来调整带盘的高度以适应走带系统中磁带的高度。
（2）张力杆组件：由张力杆、张力臂、张力带和张力簧组成（参看图8），它和供带盘一起完成磁带的张力伺服。

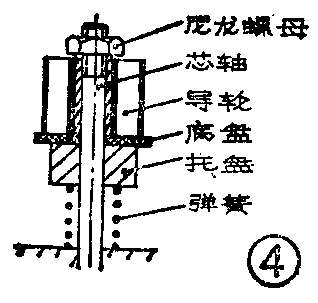

（3）导轮组件：由尼龙螺母、芯轴、导轮、底盘、托盘和弹簧组成（图4）。它是走带系统中的P\(_{1}\)，磁带由这里进入磁头区，这一点和下边将要介绍的P4是保证走带系统三要素（等高、平行和无皱折）实现的重要部位。这两个部位设计成高低可调的。但在生产过程中其高度已调好，整机出厂后千万不要调整这两个部位。修理时可以把P\(_{1}\)和P4作为基准用。
（4）全消磁头臂组件：由全消磁头、全消磁头臂和弹簧组成，其结构如图5所示。在录、放状态时全消磁头都压在磁带上，这是保证磁带在录、放两种方式时受力一致，只是在记录状态时全消磁头才加上消磁电信号。

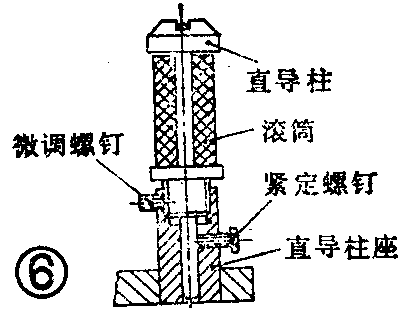

（5）入端导柱组件：由入端直导柱和入端斜导柱以及导柱座组成。入端直导柱就是下定位点P\(_{2}\)其结构如图6所示，其中紧定螺钉是锁定直导柱组件的高度、微调螺钉不是每台都有，而是在生产调整时哪一台需要才装上。
从入端斜导柱开始，走带系统开始进入螺旋扫描部分。视频磁头与磁迹吻合的精度，在生产技术中称直线性好坏，为了保证良好的直线性，P\(_{2}\)设计成高低可调的结构。调整时不要松开紧定螺钉，只是在更换直导柱组件时才松开它。
（6）磁鼓组件：磁鼓组件是录象机的心脏，它是由上磁鼓、下磁鼓和鼓电机组成，其结构如图7所示。NV——450MC的上磁鼓的下端安装有三个磁头，两个磁头用于正常的录、放状态，另一个磁头用在静象时保持一幅不抖动的高质量画面。上磁鼓用两个螺钉固定在电机的转子上，下磁鼓上有一条精度很高的螺旋线，用来保证标准视频磁迹角θ。另外磁头是铁氧材料而鼓本体是锻造铝加工而成，光洁度很高，绝对防止划伤。

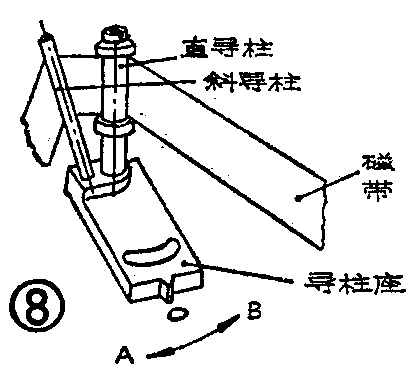

（7）出端导柱组件：由出端斜导柱、出端直导柱和导柱座组成，如图8所示。出端直导柱是走带系统中上定位柱P\(_{3}\)，它的结构尺寸和P2一样，但它的作用比P\(_{2}\)重要的多。它的调整得好坏除直接影响直线性外，还影响机器的抖晃指标和寻迹。因此P3处多设计一个回转调整机构。它是将出端导柱座以出端直导柱为圆心作回转调整，可以调整从出端直导柱到音／控磁头之间出现的波浪边。如果这段磁带在下边出现波浪边将影响控制信号，而上边出现波浪边将影响音频信号。导柱座向A方向转可调上边出现的波浪边，向B方向转可调下边出现的波浪边。
（8）音／控磁头组件：由音／控磁头、磁头座、托架及几种调整螺母和螺钉组成，如图9所示。这个组件是走带和互换性好坏的关键部位，也是调整部位最多的部位。主要有音／控磁头的高度调整、倾斜调整、方位调整和寻迹调整等。

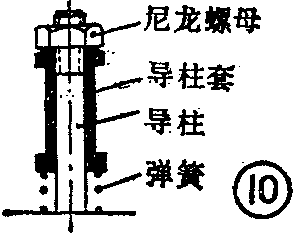

（9）导带柱组件：由尼龙螺母、导柱、导柱套和弹簧组成，如图10所示。此处为走带系统中下定位点P\(_{4}\)，正如前述它和P1点一样是走带系统中的基准，不允许随便调整。

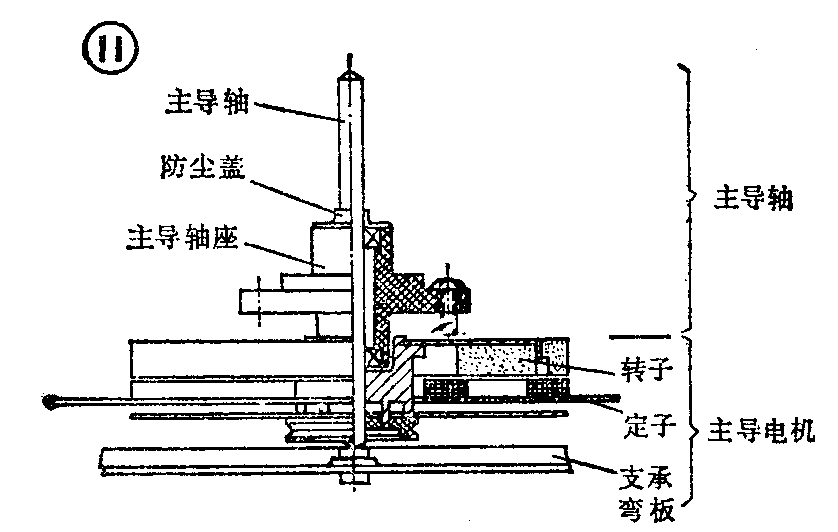

（10）主导轴组件：由主导轴和主导电机组成，其结构如图11所示。它是录象机生产中对加工和安装精度要求很高的部件之一，主导轴的直度、圆度以及直径误差都直接影响带速和抖动。NV——450MC的机芯中，主导电机除了给走带系统提供牵力外，还通过一根皮带带动带盘驱动系统，去完成供、卷带盘的收带功能。

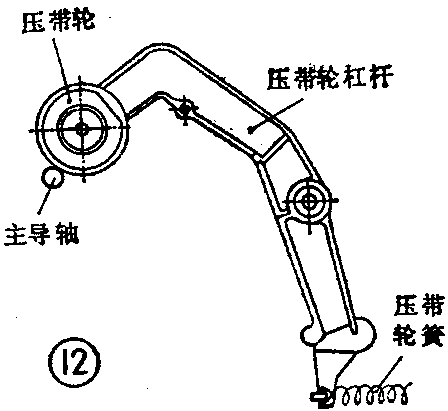

（11）压带轮组件：由压带轮、压带轮杠杆和压带轮簧组成，其结构如图12所示。工作时压带轮把磁带压在主导轴上，主导轴转动时，由于物体之间的摩擦力使磁带前进。
（12）拉出杆组件：由拉出杆、拉出杆臂、弹簧和螺母组成，其结构如图13所示。它的主要作用是使磁带在压带轮上产生一个包角，使倒搜索时走带稳定。此处在走带系统中为定位点P\(_{5}\)，也是下定位点。（未完待续）
