笔者采用音箱分频器试制成“孔雀开屏”式音乐彩灯。随着音乐音调的高低，彩灯由中间向四周交替明灭地扩展、收缩，流光溢彩，交相辉映，耀人眼目，与旋律优美的音乐相得益彰，给人们带来艺术美的享受。这种音乐彩灯特别适合于舞厅等较大的娱乐场合中使用。

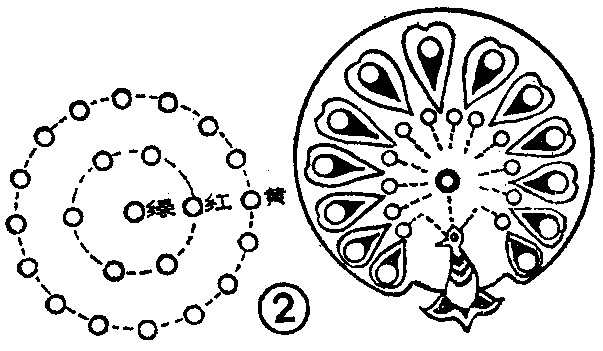

彩灯控制器的电路图la所示，由收录机、扩音机等音响设备输出的音频信号，通过插头加到变压器B经变压器升压的音频信号通过电位器W到达二分频器进行分频。分频后，低频信号就加到SCR\(_{1}\)的控制极，高频信号加到SCR2的控制极，分别控制着两个可控硅的导通角。ZD\(_{1}\)用一个220V、15W的灯泡，ZD2用6个220V、15W的灯泡并联，ZD\(_{3}\)用16个220V、15W的灯泡并联，然后将ZD1、ZD\(_{2}\)和ZD3灯组串接在一起。由于ZD\(_{2}\)灯组、ZD3灯组都是多灯并联，它们总阻值之和仍远小于ZD\(_{1}\)灯的阻值，因此在音乐间断或微弱时，SCR1、SCR\(_{2}\)都不导通，220V交流电压大部触发导通，ZD1、ZD\(_{2}\)被短路不亮，ZD3发出正常亮光。笔者将彩灯ZD\(_{1}\)、ZD2、ZD\(_{3}\)由里到外地排成两个圆周，装挂在墙上或天花板上，如图2所示。随着音乐节奏的起伏，彩灯就象孔雀开屏式的一张一拢，非常动人。图1中ZD1用一个绿灯，ZD\(_{2}\)用六个红灯，ZD3用十六个黄灯。当然，彩灯排列的形状及颜色的选配，可根据各人的爱好进行改动。
制作时，变压器B可选用晶体管收音机的输出变压器，将它的输出端作初级端，输入端作次级端，以起到升压作用。除此以外，变压器B还起着隔离220V交流电的作用。电位器W可用4.7K的小型电位器，用来调节控制器灵敏度。 SCR可选用3A／400V的双向可控硅。特别是对SCR\(_{2}\)来说，额定电流选大一些的才比较安全，且不用加散热器。两只可控硅最好是用同型号的。双向可控硅的符号及外形如图1b所示，注意要将触发信号电压加在G与T1之间。
由于整个电路简单，元件不多，可直接在胶布板或纸板上布线安装。
当你想用二芯插头从收录机外接扬声器或耳机插孔拾取信号时，为了不影响机内扬声器的正常放音，可将插头稍为插进些，使其刚好与插孔输出道接通为止。（赵须之）
