SW78系列三端集成稳压器，因内部有过热、过流保护电路，故它的性能优良，可靠性高。再加上具有体积小、使用方便、价格低廉等优点，故得到广泛的应用。
但因目前功率集成技术水平的限制，使得SW78系列集成稳压器的最大输出电流只能达到1.5A。然而在实际应用中常常希望稳压器能给出1.5A以上的电流。在一些有关的资料中，对采用大功率管实现扩流介绍的比较多，由于外接元件多，调整困难，故效果并不理想。
这里向大家介绍一种由两个或两个以上相同的SW78系列稳压器组成的扩流电路，见图1。它保持了原SW78系列的过热过流保护功能，它能输出的电流为组成扩流电路的集成稳压器的个数乘以1.5A，即I\(_{0}\)′=nI0（I\(_{0}\)′为电路能输出的最大电流，n为电路所使用的SW78系列集成块的个数，I0为一个集成块能输出的电流）。该电路除了使用C\(_{1}\)、C2两只电容外，其余的均为同一型号的SW78系列三端稳压器，电路很简单也不需要调整，有较好的实用性。

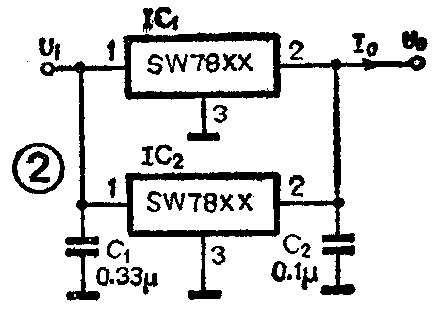

图2给出的是采用两块SW78系列三端稳压器组成输出电流为3A的稳压电路。若假设IC\(_{1}\)单独运用时的输出稳压值为U01，IC\(_{2}\)单独运用时的输出稳压值为U02，且U\(_{0}\)1>U02，则该电路的输出电压U\(_{0}\)与输出电流I0的关系曲线如图3所示。
由图3可见，在I\(_{0}\)′≤1.5A的区域内，图2电路的输出电压U0为U\(_{0}\)1。这是因为在IC1、IC\(_{2}\)并联的情况下，由于U01>U\(_{0}\)2，导致IC2内部的取样放大电路促使IC\(_{2}\)内部的调整管处于截止状态，所以在I′0≤1.5A时，U\(_{0}\)=U0l。当加大负载到I′\(_{0}\)＞1.5A时，由于IC1内部限流电路的作用使U\(_{0}\)1下降，当U01下降到与U\(_{0}\)2相等时，IC2开始向负载提供电流，此时输出电压U\(_{0}\)=U02。当I′\(_{0}\)＞3A以后，IC2内部限流电路起作用，所以当I′\(_{0}\)＞3A时，电路起过流保护、在0≤I′0≤3A的区域内，输出电压的波动0=U01-U\(_{0}\)2并不影响实际使用。
如果所选用IC\(_{1}\)、IC2的U\(_{0}\)1=U02，则在0～3A的范围内，U\(_{0}\)=U01=U\(_{0}\)2，这是最理想的。对于3个或n 个SW78系列块组成的扩流电路，其输出电压随负载的波动主要取决于所选用集成块固定U0的一致性。为满足精度要求较高场合，通过适当的选配三端稳压器是可以实现的。
以上是以上无七厂的产品为例来说明稳压块的并联运用，对于其他厂家生产的CW78系列和进口美国的MC78系列、日本的μP78系列三端稳压块均可适用，并可互相代用。(陈娇星)
