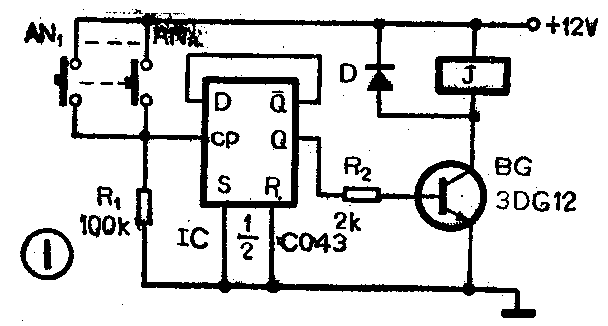

图1所示多地控制的电灯开关电路是由一只D触发器和其他一些元器件组成的。我们知道，D触发器的逻辑功能是：其输出端Q的状态永远与CP端脉冲作用前D端的状态相同，即Q\(_{n＋1}\)＝D。由于这里触发器的D端与Q-端相连，接成计数状态，故其功能变为，CP端每有正脉冲作用一次，Q端的状态就翻转一次，也就是Qn＋l＝Q-。这样只要按动一下按钮AN，触发器的状态就从“0”变为“1”或从“1”变为“0”。当Q为“1”（即高电平）时，通过R\(_{2}\)的耦合使三极管BG导通，继电器J吸合，从而接通所连接的电灯；当Q为“0”时，因三极管BG截止无电流值继电器J释放，从而可关断所连接的电灯。从道理上讲，此电路可以实现打开或关掉电灯的多地控制的功能。
但是这里忽略了这样一个实际的问题，就是我们在按动开关AN时将会产生的触点抖动现象，即当按钮AN的触点刚刚开始闭合或将要断开的瞬间，产生的时按时不接或时开时不开的现象。这就使得每按动一次AN，不是仅有一个脉冲，而是有多个由触点抖动产生的不应有的脉冲进入触发器的CP端，从而使得按动AN后，触发器的状态不能确定。若因触点抖动有偶数个脉冲进入触发器的输入端，则在按动AN后使触发器又翻回到原状态，这样电灯的状态就不会改变，原来关闭的仍然关闭，原来打开的仍然打开。

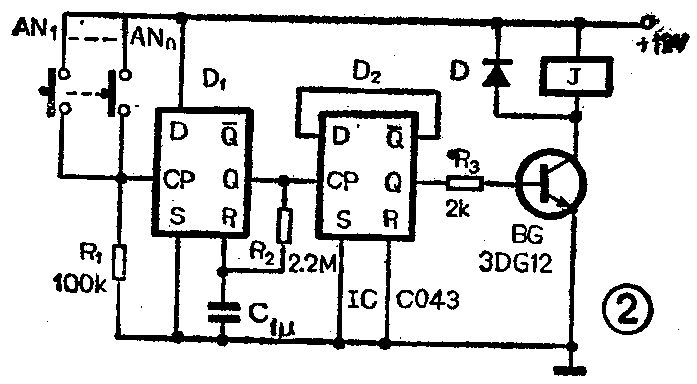

此时，可在按钮开关AN与触发器的CP端之间加设消抖动电路，见图2。该电路用了两只D触发器D\(_{1}\) 和D2。其中，D\(_{1}\)的Q端输出通过R2、C构成的积分电路反馈到触发器的复位端R，构成单稳电路。D\(_{2}\)的D端、Q-端仍然接成原来的样子。这样。恰好将双D触发器集成块中的两只D触发器充分利用起来。下面我们分析一下这个电路是如何消除抖动的。
由图2可见，当按动AN后。因D触发器Q端状态与D端的状态相同，而这里的D端又是接在电源高电平上的，故触发器D\(_{1}\)的Q端由“0”翻为“1”。Q端的高电平通过R2向电容C充电，经过一段时间后，C上的电压达到复位端R的转换电平时，触发器D\(_{1}\)被复位（置零），即Q由“1”又翻回“0”。Q从“l”翻回“0”所用的时间tw称为单稳时间，t\(_{w}\)≈0.69R2C(计算从略）。这样。通过触发器D\(_{1}\)构成的单稳电路，就能将AN产生的具有抖动规象的脉冲宽度展宽为具有某一宽度的单个脉冲。按图中所标参数计算，单稳脉冲宽度tw约为1.5秒。在此期间内，若AN的触头产生抖动，触发器D\(_{1}\)的Q端将不作反应（只有Q端复“0”后，再按AN或有触点抖动，Q端才有反应），始终保持高电平“l”。因此触点的抖动被消除，不会使后面的触发器D2发生误翻转，也不会产生按动AN后电灯状态不变化的现象。
由上不难看出：触发器D\(_{1}\)的单稳态时间长些，对消除抖动有利。但也不宜过长，否则当你走下（或上）楼梯需要关掉电灯而按动AN时，D1可能仍处在单稳时间内，而不能作出反应使D\(_{2}\)翻转。一般情况下，人们按动AN的时间最多不过零点几秒至一秒，所以单稳时间有1.5秒已能满足要求。(苏长赞)
