为使读者了解电风扇电机用T型抽头调速的方法，现将国产菊花牌“FL40—4”型电风扇电机的结构及有关数据介绍给大家。

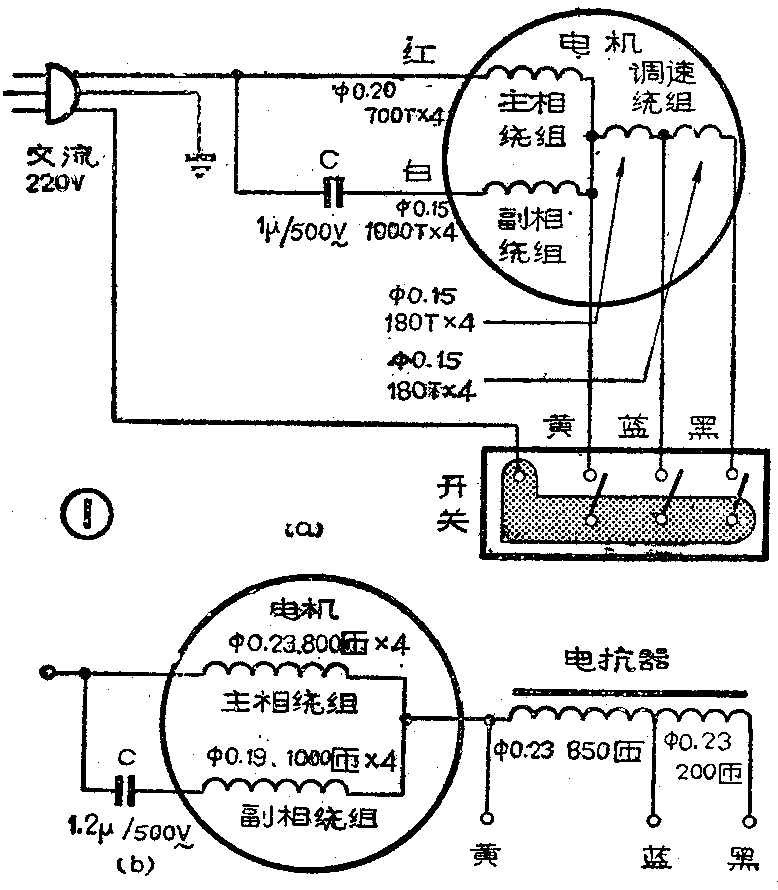

该电机为电容运转式电机，磁极数为4极，额定工作状态下的电机转速为1250转／分，采用T型抽头方式来进行调速，也称T型连接绕组抽头调速；电路图见图1（a）。与一般用外电抗器调速的电风扇电机（电路图见图1（b））相比，由于省去了一个电抗器，所以耗电减少，成本降低。重量减轻。

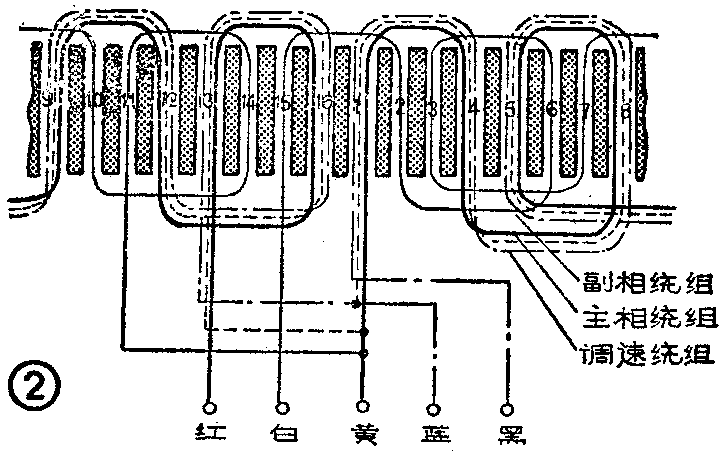

该电机绕组展开后的线圈接线图见图2。
电机定子共有16个槽，即8个大槽、8个小槽，每个线圈的间距为4槽，每个绕组4个线圈对称均匀分布。
电机的调速绕组用φ0.15毫米QE型高强度漆包线，双股线并绕4个线圈、每个线圈180匝。主相和副相绕组分别用φ0.2毫米和φ0.15毫米QE型高强度漆包线，分别用单股线各绕4个线圈，每个线圈是700匝和1000匝。嵌线时，先把调速绕组的4个线圈顺次分别嵌入1和4、5和8、9和12、13和16的大槽中，如图2虚线所示。再把主相绕组的4个线圈顺次分别再嵌入上述相同的槽中，如图2实线所示、这样从外表看调速绕组和主相绕组合并在同槽中，然后再把副相绕组4个线圈顺次分别嵌入15和2、3和6、7和10、11和14的小槽中。嵌线时除了要注意线圈绕制的进出口方向外，还应注意不得弄破槽绝缘用0.2毫米厚的复合绝缘青壳纸。
各线圈的接线和处理总的引出头时对照图2。第1槽中的3个线头是调速和主相绕组的始端，第13槽中的3个线头是调速和主相绕组的终端。第11槽和第15槽中的线头分别为副相绕组的始端和终端。整个电机一共引出五个线头，分别用红、白、黄、蓝、黑色塑料外皮多股线焊好，套上φ3毫米的玻璃纤维管，再用丝线绑扎牢后引出。白线接电容器的一端，电容器另一端与红线一起接220V电源一头，电源的另一头通过琴键开关与黄线相接时为高速档，与蓝线相接时为中速档，与黑线相接时为低速档。(赵国晶)
