本文介绍一种8o～300W不同功率的应急逆变电源，比较适合电子爱好者制作。
电路原理
电路如图所示，关于自激振荡的原理，有关刊物介绍都较详细，这里不再赘述，下面着重介绍本电路特点。
1．逆变和充电共用一个电路。逆变时变压器做升压用。GZ\(_{1}\)和GZ2是晶体管组合件（如图左上角所示），通过第一组晶体管GZ\(_{1}\)和第二组晶体管GZ2的交替截止和导通，使得电源正极轮换加至变压器B的5、7端，将低压直流电变为低压交流电，再通过L\(_{5}\)升压至220V，供家用电器使用。市电恢复供电时，L3变为降压绕组，与GZ\(_{1}\)、GZ2的B′E′结组成全波整流电路，输出脉动直流电，对蓄电池充电。
2．逆变时，对电阻性负载，开启本机即可满载运行；对彩电“冷”状态启动时，需将K\(_{3}\)断开，通过R5对电路超限流保护作用，可有效地减小消磁电流对本机的威胁。彩电启动正常后，闭合K\(_{3}\)将R5短路，即可正常收看。启动时，K\(_{3a}\)也同时断开，从而保护晶体管。
3．电路中晶体管的工作点由偏置电阻R\(_{3}\)、R4和反馈电阻R\(_{1}\)、R2确定。当输出端超载大于一定程度时，L\(_{1}\)、L2两绕组的端电压能迅速降低，使两管立即截止，起自保作用。而ZD\(_{1}\)则亮度剧增，同时变压器发出尖叫声，提醒人们马上关机排除超载或短路。
4．逆变工作时，若交流输入电源插头直接和市电连接，由于K\(_{1f}\)触点的切换作用，不必担心逆变电能的“外漏”。而市电恢复供电时，220V市电通过R6降压，点亮ZD\(_{2}\)，提醒用户。此时，需将功能选择开关K1旋至“充电”位置，交流市电一路经CZ输出供其它电器使用。另一路对蓄电池充电。
元器件的选择

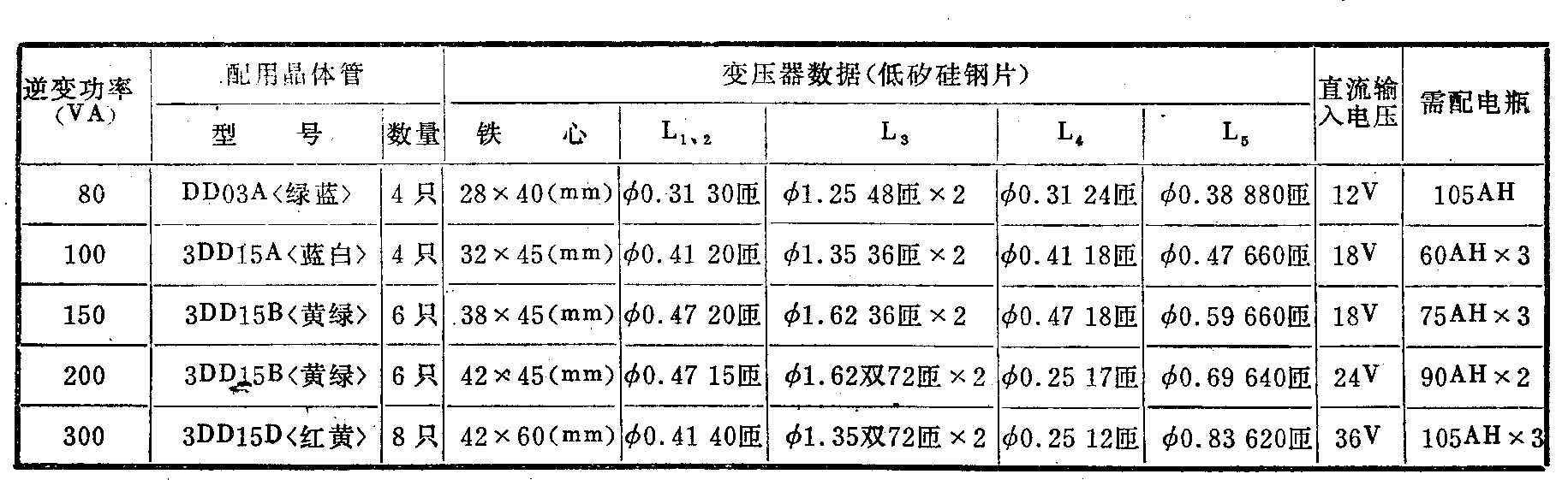

该电路中晶体管选3DD15，V\(_{（BR）CE}\)≥60V，而hfe越大越容易起振，但过大则工作稳定性差。每套管子的性能应尽量一致，如果管子参数一致，则0.2Ω均流电阻可省去不用，80W逆变器只需两只管子并联。R\(_{1}\)～R4选用2瓦以上的金属膜或线绕电阻，R\(_{5}\)用25瓦的300Ω线绕电阻。变压器绕线方向及顺序要求都非常严格。其中有一个绕组始末端接错，电路则不能起振。反馈绕组L1或升压绕组L\(_{5}\)匝数不当，均能影响输出功率或引起整机静态电流增大。变压器绕组用MF－50型万用表R×1档测量，L1、L\(_{2}\)均为1.8Ω，L35～7端为0.4Ω，L\(_{4}\)为1.6Ω，L510～11端为0.6Ω， 10～12端为6.8Ω，10～13端为7.5Ω，10～14端为8Ω。R\(_{6}\)选用4K10瓦左右的线绕电阻。ZD2为24伏0.05安微型指示灯。开关K\(_{1}\)和K2选用3W—60P型瓷质波段开关。K\(_{3}\)可选用KN3型大型钮子开关或AN\(_{4}\)型按钮开关。不同功率的变换器具体数据见附表。
装配与调试
本机采用正极接地，可将正极接线柱直接拧紧在底板上，负极接线柱要与底板良好绝缘。变压器各绕组间及各绕组对地绝缘电阻均为∞。电路中的接线截面应尽可能大，可用AVR40×0.15×1的塑料多股铜线，凡是大电流通过的焊点均需绕焊或勾焊。两个波段开关须在面板上定位，以免经常旋转引起松动。交流电压表用502胶粘牢在面板上。
调试前应细心检查电路焊接情况，然后分别装入保险管。先不通电测量无误后，方可通电试机。先将逆变工作状态调试好，再调试充电状态，所以220伏电源输人插头可暂不接交流市电。将串联好的电池，接入机器后部的红色和黑色接线柱上，在机后220V交流输出插座插上220V、100W左右的白炽灯泡作负载，把K1拨向“逆变”位置，K\(_{3}\)拨向“启动”位置，电路即能正常起振。这时电表读数应在220V以上，同时变压器发出轻微的频率较低的响声。然后将K3拨向“工作”位置，转动K\(_{2}\)并观察电压变化情况。轻负荷试机正常后，可将负载改为200瓦灯泡，再按上述步骤开启各开关，应有“唧”的一声响，灯泡随之点亮（但亮度较接于市电时低些），电压表读数在220伏左右，转动K2时，1→2档电压增加约15伏左右，2→3档电压增加约10伏左右，同时观察灯泡亮度和电表指示应有变化，变压器响声不应发尖。若达不到要求；可将L\(_{5}\)抽头11调换为11′，或调整R1～R\(_{4}\)，一般R1和R\(_{2}\)在10～70Ω，R3和R\(_{4}\)在200～1000Ω之间选择。
最后将220V电源输入插头接交流市电，功能开关K1拨至“充电”状态，测量充电电流达到6～8安培即可。应根据配套电瓶的容量，调整K\(_{2}\)，以选择合适的充电电流。
本机在使用时，K\(_{3}\)不能长时停留在“启动”位置，电路启动正常后，应迅速拨向“工作”位置。(侯正益)
