不少业余爱好者手头的万用电表都没有直流大电流测试档，在检测电视机整机电流或其它直流大电流时很不方便。这里介绍一种简单易行的方法，使各种万用电表都能增加5A电流测试档。

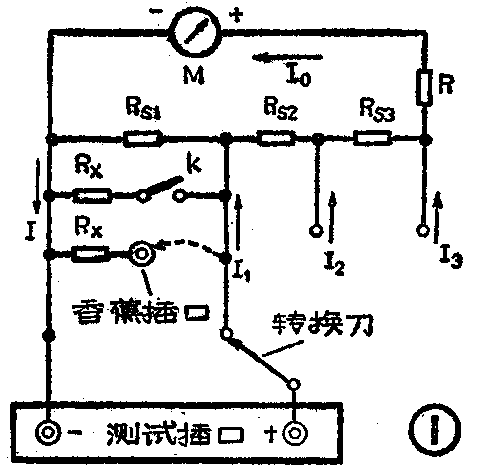

1．基本原理：万用电表能测量不同数值的电流主要是利用分流原理使用不同的分流电阻构成不同的量程，而流过表头的电流始终保持不变。如图1所示，被测电流I\(_{1}\)＞I2 ＞I\(_{3}\)，分流电阻RS1＜R\(_{S2}\)＜RS3。如果被测电流I\(_{1}\)扩大为原来的10倍，则分流电阻RS1就须相应地减小到原来的1／10。例如，500型、MF30型等万用表，其最大电流量限（I\(_{1}\)）为500mA，要扩大到5A（5000mA），只需将原来的1.5Ω分流电阻减小到0.15Ω即可。又如MF10型万用表最大测试电流为1000mA,欲使被测电流增大到5A，其RS1须由原来0.5Ω减小到0.1Ω。同样道理，MF15型袖珍表最大电流量程为100mA，当扩大到5A时其R\(_{S1}\)就须由原来5Ω减小到0.1Ω。对于其他型号的万用表均可根据其最大测试电流扩大到5A时的倍数，相应地将其分流电阻RS1减小即可。
2．分流器的制作及校验：分流器用φ0.25mm康铜丝制作（这种康铜丝每厘米长具有0.1Ω的电阻值）。比如图1中新增加的分流电阻R\(_{X}\)要求为0.1Ω时，则取直径为φ0.25mm、长度为35cm康铜丝一根分成相等的5段，每段长7cm，然后将每段康铜丝的两头漆皮刮去0.8cm烫锡后扭绞焊接，于是0.1Ω分流电阻基本做成。如需制作0.15Ω的分流电阻，则根据φ0.25康铜丝每厘米长电阻为0.1Ω，那么0.15Ω需1.5cm长，但因5根并联后总电阻要求为0.15Ω，所以每根康钢丝的长度应为1.5cm×5=7.5cm，每根电阻值为0.1Ω×7.5=0.75Ω,那么5根并联后总阻值为0.75Ω／5=0.15Ω。然后两端各加0.8cm做为焊接用，故取5根9cm长的康铜丝即可。制做其他任意阻值的分流电阻均可按上述方法。

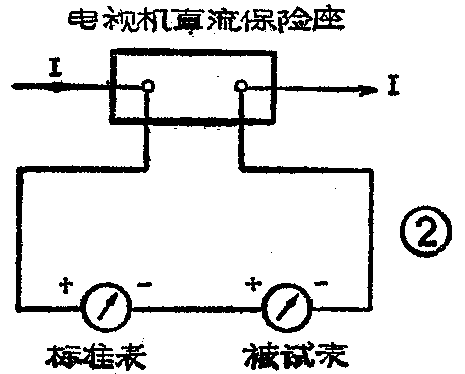

校验时将做好的分流电阻并联焊接于R\(_{S1}\)两端，万用表置最大电流档，最好用数字式三用表校验仪输出2A标准电流，若万用表指示偏高，则将分流电阻值适量减小，即将任一端康铜丝漆皮适当刮去少许然后烫锡焊接；直到被校表指示2A为止。如无此条件，也可用MF14型或其他能测量2.5A以上电流的万用表作为标准表与被试表串联后，接在电视机直流保险座两端（摘掉原来的保险丝），如图2所示，开启电视机，若被试表与标准表指示不一致，用上述方法调整分流电阻值，直到两表指示一致为止。

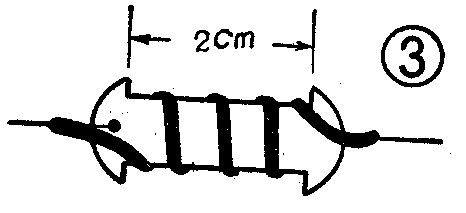

将校好的分流电阻绕在长约2mm、宽0.5cm的骨架上，骨架可用1mm厚的胶木板或硬纸板制作，两端各扎一孔，用φ0.5mm左右的铜丝做引线，如图3所示。然后将分流电阻两端焊接于引线上，其体积十分小巧。
为保持原万用表测试性能，因500型等万用表体积较大，可在面板适当位置装一个小钮子开关K或香蕉插口，接线如图1所示。现以500型万用表为例说明安装方法，先将做好的分流电阻R\(_{X}\)焊接在电流、电阻转换开关第Ⅰ层的Ⅰ和Ⅱ两接点上（空接点），见图4。然后找到原万用表分流电阻RS1，找R\(_{S1}\)的方法是，打开表壳，将转换开关旋到500mA档，这时转换刀片接触的那个焊片上的线绕电阻就是RS1，例如500型万用表的R\(_{S1}\)是接在电流转换开关的第Ⅱ层和第Ⅲ层的6头上。对于其他型号的万用表只要将转换开关旋到最大电流档，即图1中I1档，再察看转换刀接触的那个焊片上的电阻即为R\(_{S1}\)，RSl的线径较粗，一般容易辨认。R\(_{S1}\)找到后，再将RX的一端用导线焊到R\(_{S1}\)一端，RX和R\(_{S1}\)的另一端分别用多股塑料软线焊接到钮子开关2、3点上，如图4所示。钮子开关可安装在表盘两个转换开关之间。如不用钮子开关，也可在“DB”测试孔和“2500V”测试孔之间开一小孔，安装一个小香蕉插口，BS1一端用导线焊接到香蕉插口上，同时在插口附近开一个φ2.5mm的小孔,以便引出香蕉插头的连线，并将此连线焊到R\(_{X}\)的一端，如图4虚线所示。检测5A以内大于500mA电流时将K闭合，电表置500mA档即可测试，将K断开仍为原来500mA量程（见图1）。如用香蕉插口控制，则将香蕉插头插入插口内，电表置500mA档即可测试小于5A大于500mA的电流，将插头拔去仍为原来500mA量程（见图1虚线部分）。为使用方便，可在钮子开关两侧分别标注“断”、“5A”字样，或在香蕉插口旁边标注“5A”字样。对于MF30型等袖珍表可将分流电阻直接插入电表面板上的正、负极测试插孔（见图1），转换开关置500mA档（或最大测试电流档）即可测试5A以内的电流，测完后将分流电阻拿开。在这种使用情况下，为保护分流电阻，可用医用白胶布或透明胶纸将分流电阻康铜丝包起来。一般测大电流时，测试时间都很短（约3～5秒左右），分流电阻是不会发热的，但若测试时间过长，分流电阻将发热。另外，测大电流时，增加的分流电阻RX与原分流电阻R\(_{S1}\)是并联的，并联后的总阻为R′S1，当R′\(_{S1}\)与RS1相差10倍以上时，R\(_{X}\)可取与R′S1相等的阻值。(颜荣)
