我根据传统的“鸡吃虫，老虎吃鸡，棒打老虎，虫蛀咬棒”游戏方法设计了一个电子游戏机。
游戏机外形很简单，中间面板上有两只发光二极管，两边各有四个触摸片，分别代表鸡、虫、虎、棒。游戏时，A、B两人分坐一旁，通过控制四个触摸片来指挥自己的四路“大军”。例如，当A方出“鸡”，B方若出“虫”时，于是A方获胜，靠A方一侧的LED亮；若B方出的是“虎”，则B方获胜，靠B方一侧的LED亮。任意一方获胜，压电陶瓷片均发声，表示祝贺。若A、B双方出了两种不相克的“大军”，则算作平手，两个LED均不亮，压电片也不发声。双方调兵遣将，玩起来颇有兴趣。
电路工作原理

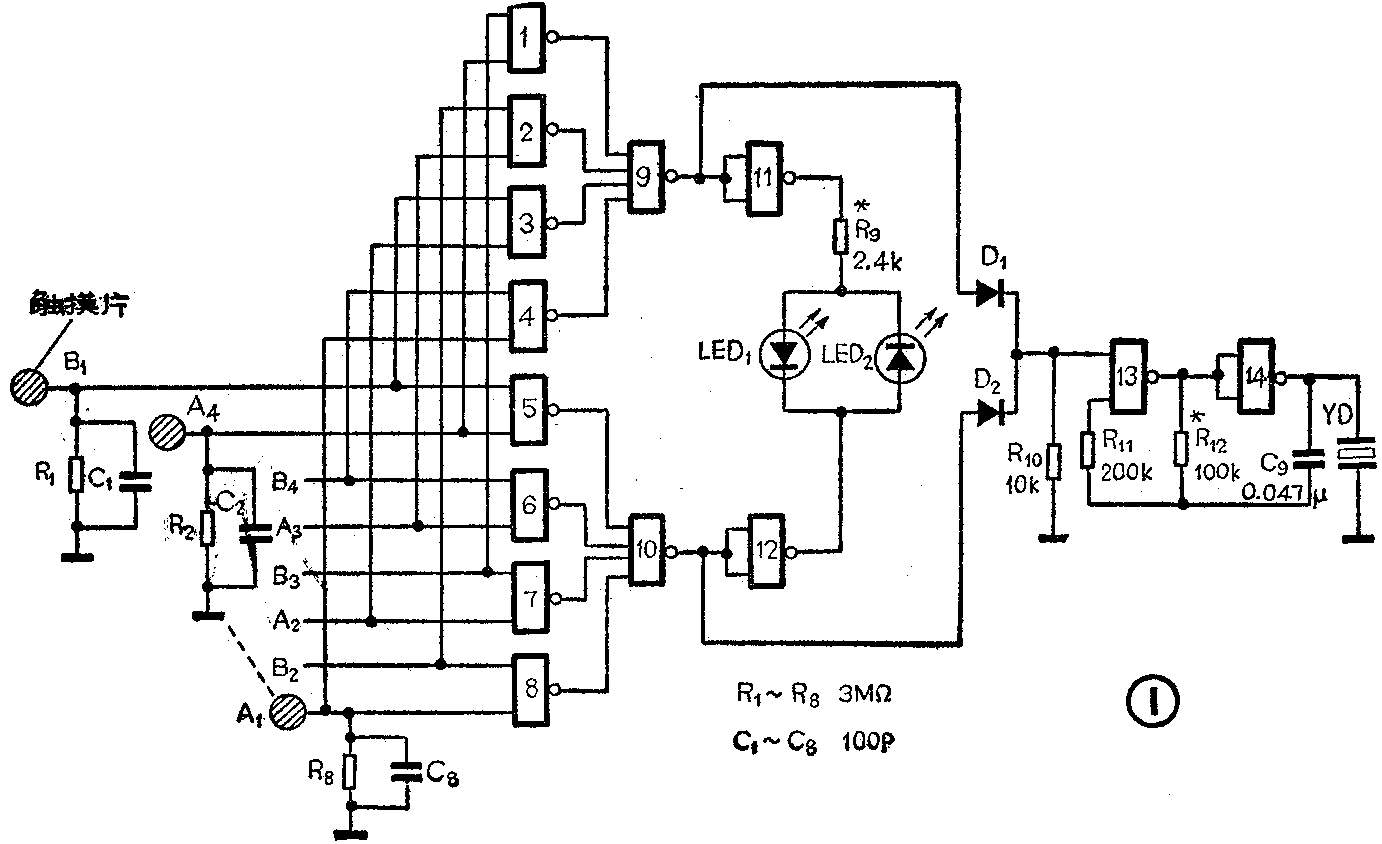

首先给四路“大军”编号：棒为1、虎为2、鸡为3、虫为4。则A方“大军”为A\(_{1}\)2\(_{3}\)4；B方“大军”为B\(_{1}\)2\(_{3}\)4。统计一下双方出兵的可能， A方获胜的情况为：A\(_{1}\)B2（即A方出“棒”，B方出“虎”，“棒”正好打“虎”，以此类推。）、A\(_{2}\)B3\(_{3}\)B4\(_{4}\)B1；B方获胜的情况为：A\(_{1}\)B4\(_{2}\)B1\(_{3}\)B2\(_{4}\)B3。于是设计出图1电路，利用与非门1～4检出B获胜的四种情况；与非门5～8检出A方获胜的四种情况。平时这些与非门因输入端均经3MΩ电阻接地，输入为“0”，故输出均为高电平“1”。因此，与非门9、10输出为“0”，与非门11、12输出为“1”，LED\(_{1}\)、LED2 均不亮。当任一与非门，譬如门1的两个输入端同时被触摸时，人体的感应电压使其输入端变为高电平，输出变为“0”。此时门9输出为“1”，经D\(_{1}\)、D2组成的或门电路使与非门13、14组成的音频振荡器起振，推动压电陶瓷片发声。平时该振荡器由于门13的一个输入端经R\(_{1}\)0接地，故停振。此时门11输出为“0”，所以LED2亮，表示B方获胜。A获胜的情况也与此相似，只不过是门12输出为0，LED\(_{1}\)点亮。如果A、B双方没有同对触摸同一与非问的两个输入端，财电路无任何反应，应即进行下一轮角逐。
元件选择与制作

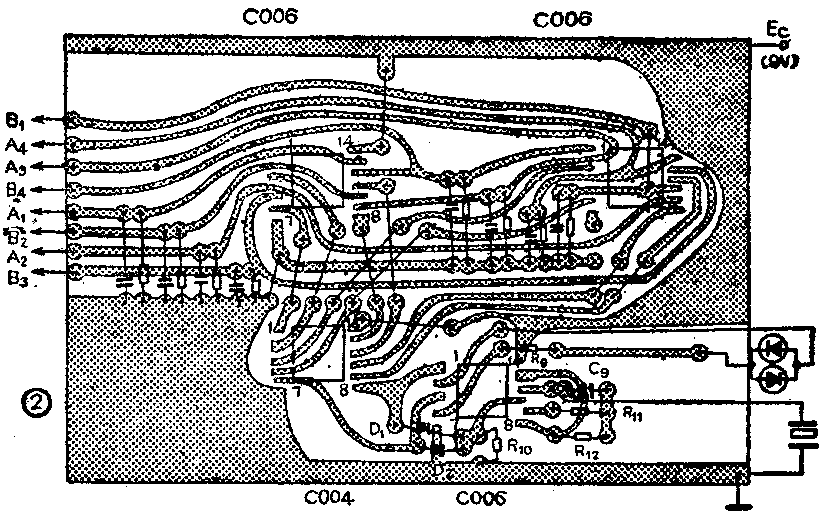

本装置共用CMOS集成电路四块：C006（或C036、C066）2输入端四与非门三块，C004（或C034）4输入端双与非门一块，均可使用功能齐全的业余品。两个发光二极管由门电路直接驱动，因此要挑选起始发光电流较小的。D\(_{1}\)、D2选用2CK型。压电陶瓷片YD可选市售的成品。触摸片可用废罐头盒铁皮剪制，镶在面板上，注意触摸片引线要尽量短。电路中需调整的元件只有两个：调R\(_{9}\)使LED亮度适当；根据各人爱好调R12改变YD声调。图2是1：2印刷电路图。将扁平封装的集成块爬焊在印制板铜箔的一面，因为引脚很密，所以焊接时要少用焊钖，以防焊连；也要防止虚焊。(李洪明)
