牡丹TC－483D14英寸彩色电视机所采用的370JRB22型显象管是日本松下公司生产的。牡丹TC－483P14英寸彩色电视机所采用的37SX101Z型显象管是陕西咸阳显象管厂生产的。当370JRB22型彩色显象管损坏后，要想再换上原进口管就很麻烦，一是此管目前难以买到，二是价格很贵（580元），这时就会很自然地想到用国产管37SX101Z来代换，因为国产管目前还能买到，而且价格低（270元）。
由于国产管与进口管的管颈直径、管脚和聚焦电压都不同，因此，用国产管不能直接代换，还需要对电路作些改动。我曾经用国产管在牡丹TC－483D机上进行代换，都非常成功，下面介绍一下具体代换方法：
比较TC－483D与TC－483P线路，发现有三个地方需要改动：一是更换显象管管座；二是降低聚焦极电压；三是增加枕形失真校正电路。

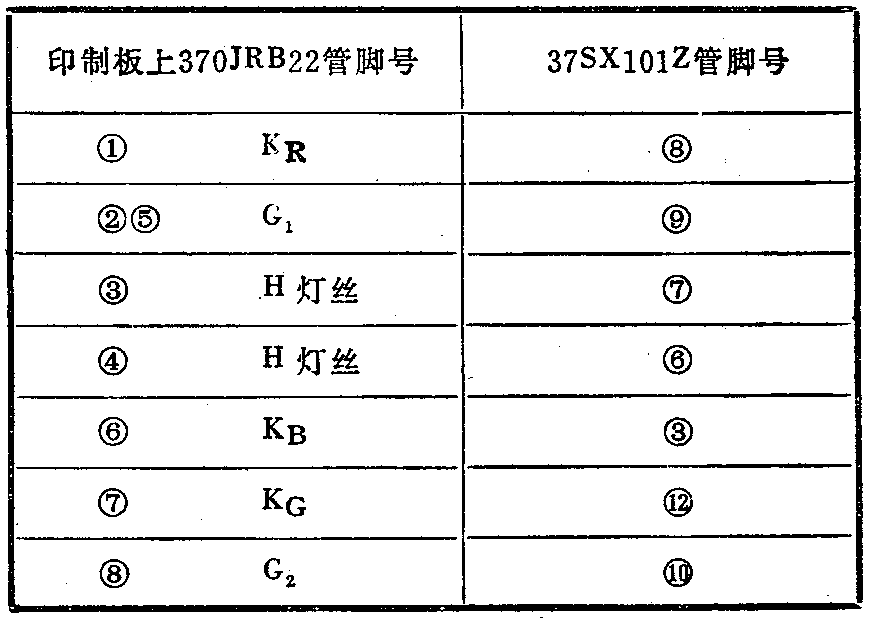

1．更换显象管管座：37SX101Z的管颈粗、管脚多，因此，要拆下原来的管座，买一个适合于37SX101Z的新管座，然后用绝缘导线把新管座与管座印制板连接起来。新管座上各脚与管座印制板上各管脚的对应号数见附表，管座上一般有一个无标号的引线脚，这是聚焦极上放电器的接地脚，应接地。焊接完毕后，用绝缘导线或其它线将印制板悬吊在管座下面。
2．降低聚焦电压：TC－483D型线路板上的聚焦电压比TC－483P高，即便把聚焦电位器调整到电压最低，对37SX101Z管来说，电压也是偏高，致使图象模糊。为了降低聚焦电压，必须再加一个聚焦电位器，这样两次降压，就能得到合适的电压。附加电位器与原聚焦电位器及显象管座的连接如图1所示。连接好后，只要细心反复地调整两个聚焦电位器，就可获得满意的效果。附加聚焦电位器与北京牌838彩电上所用的相同，可到天津无线电厂去购买，型号CJ49508－00A。连接好的附加电位器可用橡皮筋固定在显象管颈附近。

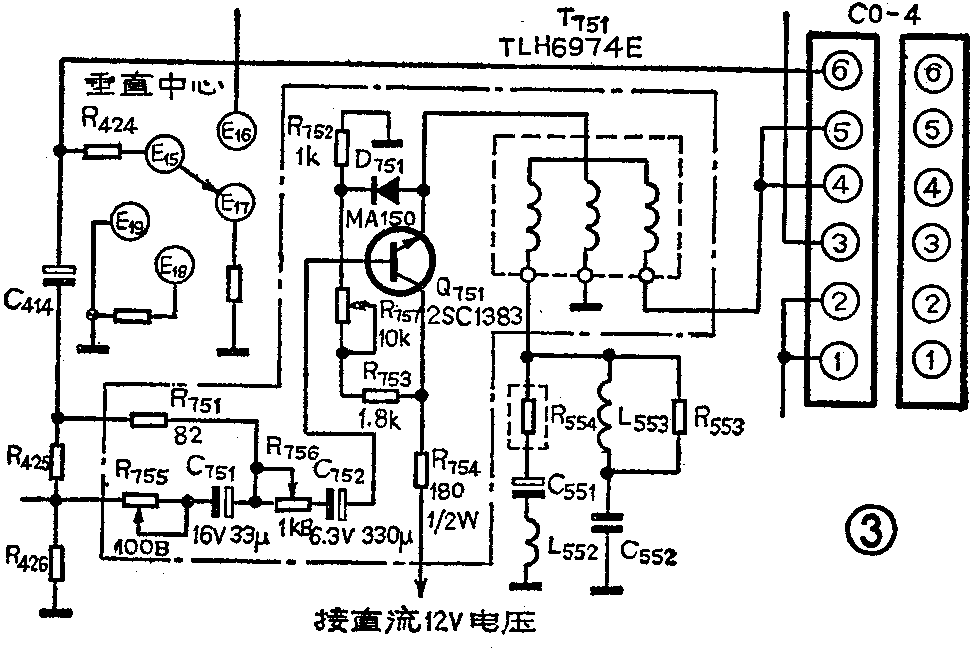

3．增加枕形失真校正电路：由于TC－483D型彩电上无此电路，因此，换上37SX101Z后，就必须增加此电路，否则就会产生枕形失真故障。TC－483D的印制板上有这部分电路的位置，只是未装上元件，并且电路与TC－483P机上的相同，因此，我们可以按照TC－483P来安装枕形失真电路。图2是TC－483D的调整电路。图3是TC－483P的调整电路，图3中点划线框内所示的是枕形失真校正电路，点划线框外的电路与图2的电路基本相同。参考图2，在印制板上焊下C\(_{562}\)、C563、C\(_{564}\)以及接线端子，切断接插件CO－4的④、⑤端子与R553、L\(_{553}\)、R554的连线，然后按照图3所示，增加点划线框内的电路，其中Q\(_{751}\)用3DG12B代用，D751用3DG12的集电结充当。T\(_{751}\)可到北京电视机厂或北京电视机配件三厂去购买，图上其它元件）可按所标型号去购买。电路安装完毕后，调整R755、R\(_{756}\)、R757可消除忱形失真，如果水平幅度不足，可适当增加行逆程电容，在行输出管集电极与地之间并上个2200PF左右的电容。(贺兴华)
