黑白电视机加装U段高频头 - 1987年第217期

我国早期生产的黑白电视机大多数只能接收V段（1～12频道）电视节目。而目前国内不少省、市、县在U段开播了电视节目，若想用上述电视机收看U段节目，必须给电视机加装一只U段高频头（简称U头）。这里给大家介绍几种加装U头的方法。

1．有些黑白电视机使用的V段高频头（简称V头）有UIF插座，如KP12—4和TJS—2等型号。当频道选择旋扭置于U档时。高放级和混频级变成两级中放电路，把U头送来的中频（37MHz）信号进行预中放后再送到中放通道。这种机子在改装时，先将U头设法固定在机壳面板上或放在机外；然后取一段长度合适的电缆，在电缆的两端焊上莲花插头。一端插入V头的UIF插座，而另一端插入U头的IF插座，最后将V头的电源+B端与U头的电源+B端用导线相连并焊好。接上U道天线，再把V头频道选择钮置于U档，调U头频道调谐钮就能收到U段电视节目了。

2．黑白电视机中无UIF插座的V头，如KP－12等型号。这种机于改加U头时先在V头的1～12频道中选一空闲频道，再将这个频道的线圈骨架取下来，拆去原来所有线圈，用φ0.31mm高强度漆包线在φ3.5mm圆棒上重新绕制线圈（各线圈圈数如图上标注），最后将绕好的线圈按顺序焊到原来位置上。这样就把V头的这个频道先变成中频放大电路。

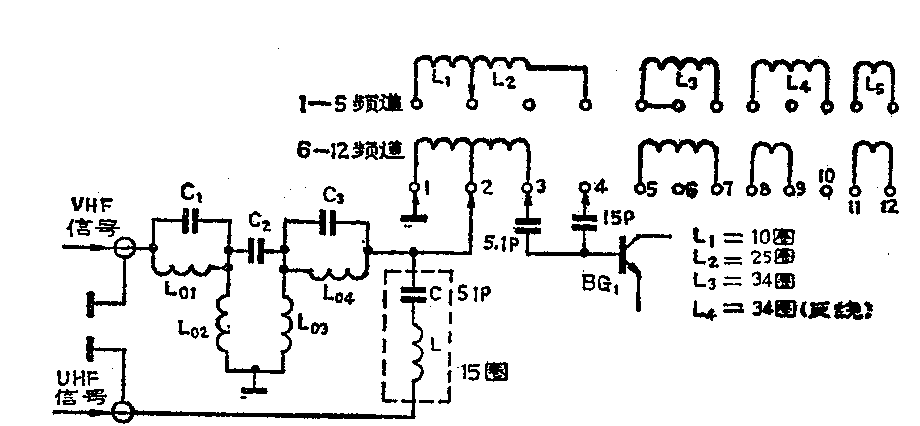

由于V头的天线输入端设有高通滤波器（图中C\(_{1～3}\)和L01～04组成），U头送来的中频信号就不能从天线输入端直接加入，而必须另外设置中频信号输入点。笔者是在高通滤波器的输出端加一个串联谐振回路（图中虚线框内示出），该回路谐振频率调在U头输出中频信号的中心频率（37MHz）上。这样从U头来的信号就能顺利通过而加到V头第一级管子BG\(_{1}\)的基极。因V段各频道中心频率比中频高的多，所以对V段其它频道接收来的信号不产生影响。回路L用φ0.4mm高强度漆包线，在φ3.5mm圆棒上绕15圈，电容C选用高频损耗小的瓷片电容器（51P）。设法把L.C固定好，取一段电缆，电缆的一端焊上莲花插头，以便插入到U头的IF插座，而另一端的芯线直接焊在谐振回路电感L上。同样将U头电源+B端和V头电源+B端用导线相连并焊好。

这时接上U道天线，缓缓转动U头调谐旋钮，就能收到当地U段某一频道电视节目，用无感起子稍微调整一下新绕制的线圈L\(_{1}\)～L4,使图象和伴音均佳。在使用中若发现V段低频道的电视信号比以前变弱，可把谐振回路电感的圈数适当增加几圈，即把谐振点适当降低些。

3．有些黑白电视机中的V头，是采用波段开关逐段短路线圈来实现频道切换。这种V头若改动一个线圈就会影响各回路的谐振点，因此在业余条件下调整是很困难的。笔者采用不动V头，而是将U头输出中频频率提高到V段1～5频道中某一空闲频道的频率上，使U头的输出信号直接加在V头天线输入端。

这里采用降低U头本振频率的办法，其原理参阅本刊1986年第4期“U／V全频道转换器”一文。改装时，投下黑白电视机的U头连接馈线，接上要改装的U头并旋转它的调谐旋钮，收到当地U段某一频道电视节目后就不要再转动。取下U头打开屏蔽盖，将本振线圈（一般用1.5mm左右的镀银铜线绕成一圈）焊下来，再用φ0.8mm的镀银铜线按原线圈的式样绕1.5匝，焊在原来线圈的位置上。接着将U头的输出端与V头的输入端用电缆连好，装好U道天线，把V头放在一空闲频道上并把微调放到中间位置。接通电源后用无感起子调整本振线圈，当收到U频道节目时再盖上U头的屏蔽盖。这时频率可能会有一些偏移，可再调整一下V头的频率微调即可。如果发现U头输出的信号比较弱，可将U头中频（IF）输出插座焊片上连接的中频线圈调松或适当减少几圈，以提高谐振频率来展宽通带，使U头输出的信号幅度增加以满足电视接收的需要。

改装好的U头可以装在机内，也可以装在机壳外边。当装在机内时，U头输出信号可通过一串联谐振电路加到V头的输入端，串联电路与图中虚线框内电路相同，只是把电感L的圈数或电容C的容量适当减少。来提高谐振频率。当装在机壳外边时，U头的输出信号可通过一只阻抗变换器，将U头输出阻抗75Ω变成300Ω。再与电视机300Ω输入插座相接。
