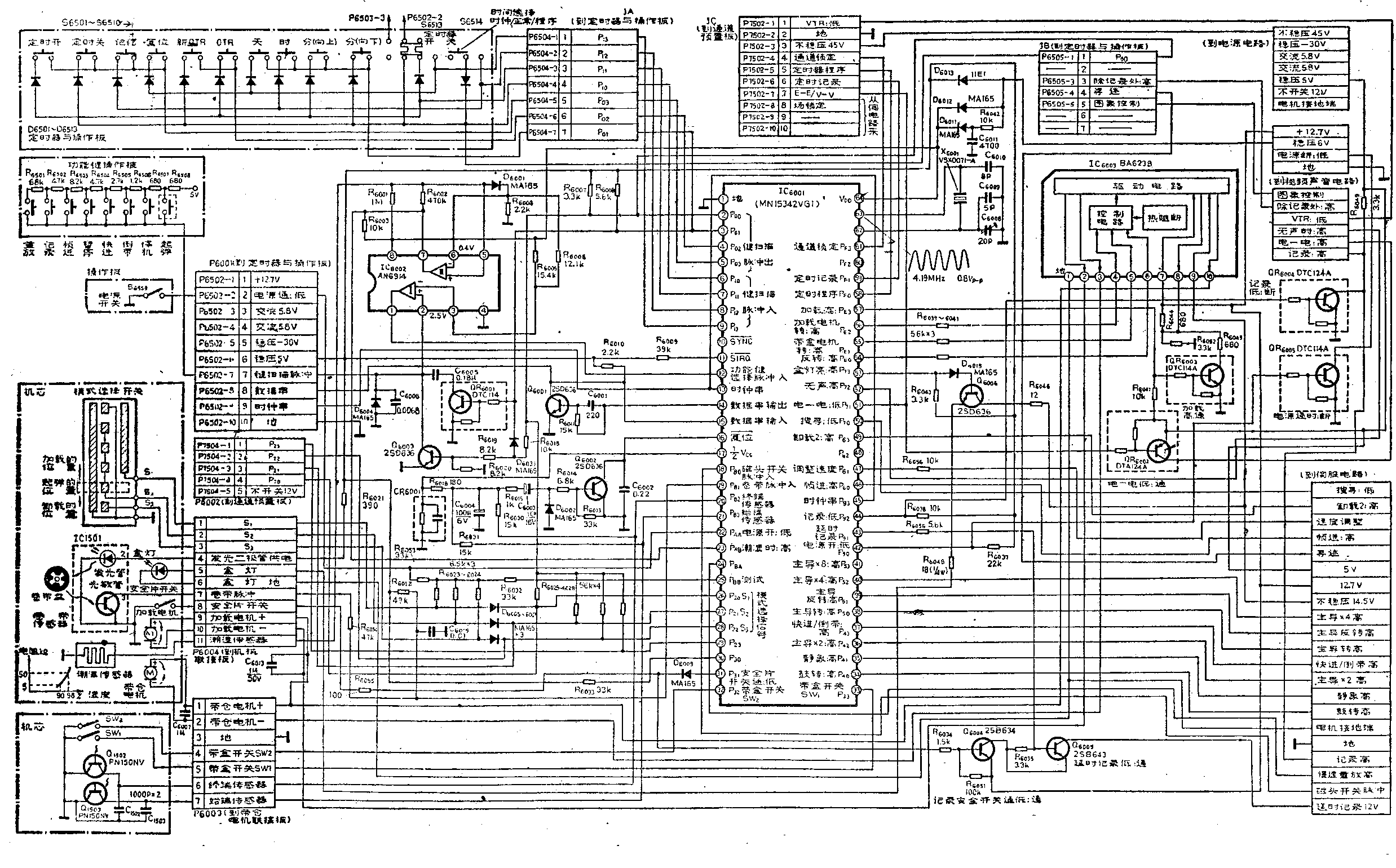

录像机的机械控制系统沟通了面板功能键与机械传动部分（机芯）及内部电路之间的联系。机械控制系统主要由一块大规模集成电路IC\(_{6}\)001和IC6002、IC\(_{6}\)003等集成块，以及分立元件、连接器等组成，如附图所示。IC6001具有八位微处理机的功能。该控制系统能够根据使用者的要求完成操作功能，如重放、记录、快进、倒带和停机等。当录像机处于不利条件下工作时，为了使磁头、磁带及机芯不受损坏，它还能发出停机命令关断电源，即具有安全保护控制功能。另外，伺服电路、定时电路、频道预选电路以及多功能显示等电路都是按照IC\(_{6}\)001发出的指令进行工作的。可知机械控制电路是录像机的核心，下边对该系统的电路作一介绍。
功能操作控制
1．电源接通：当录像机电源插头接入220V市电后，高频和时钟显示部分工作而其它电路均未工作。当按下面板上电源开关（即操作板上开关S\(_{6559}\)）时，此开关接通的低电位经连接器P6001（机械控制部分同定时器与操作板之间的连接部件）的2脚（中间一行数字示出连接器的脚码，框内其它文字及符号为接线代号或去向）加到IC\(_{6}\)001的22脚，微处理机立即从42脚送出电源开的指令（低电位）加到QR6005的基极使其截止。此时QR\(_{6}\)005的集电极产生的高电位加到稳压电源调整管Q1001（在电源板上）的基极而使电源开始工作，录像机进入工作状态。从电源板送出的6伏直流电压经R\(_{6}\)042和C6011组成的低通滤波器和二极管D\(_{6}\)011加到IC6001的64脚作它的工作电压。
2．功能键操作：录像机面板功能键有重放、记录、帧进、暂停、快进、倒带、停机和起弹等，各功能键都是接通开关，开关的接线图如图中左边功能键操作板所示。从图中看到每个开关接到电源（5V）的电阻值不同，这些开关的公共端经连接器P\(_{6}\)001的7脚和电容C6005和C\(_{6}\)006的交点从IC6002的2脚输入接到运算放大器I的同相输入端，反相输入端是经3脚接入固定的2.5V电压。从IC\(_{6}\)001的2、3脚送出的键扫描脉冲分别加到晶体管Q6003和QR\(_{6}\)001的基极，使两只晶体管在不同时刻接通和断开。当QR6001接通时将电容C\(_{6}\)005的右端接地后与C6006并联工作，当Q\(_{6}\)003导通时电容对地放电。当面板某个功能键按下时，5伏电压通过串接在这个键开关上的电阻及P6006的7脚对电容C\(_{6}\)006（或C6006＋C\(_{6}\)005）充电，由于每个功能键所接通的电阻值不同，电容充电的时间长短也就不相同，因此在IC6002的2脚将得到各种不同的脉冲信号，经IC\(_{6}\)002内部运算放大器I放大后从1脚送出加到IC6001的12脚，此时微处理机根据所按功能键的要求发出相应的指令。使录像机工作在这个键要求的工作状态。
3．定时器操作：图中左上角的点划线框内是定时器和预置时间的键矩阵电路。从IC\(_{6}\)001的2脚来的键扫描脉冲经JB和J\(_{A}\)加到键矩阵电路中，3、4、5脚的脉冲则经JA加到矩阵电路，用来确认哪个键已经按下，IC\(_{6}\)001则根据这个键的要求发出指令，使录像按照这个指令去工作。例如，图中S6501是定时器“开”的开关键，这个开关的右端始终加有从IC\(_{6}\)001的5脚经JA插头5脚送来的键扫描脉冲。当按下这个键使开关接通时，开关右端所加的键扫描脉冲经这个开关和J\(_{A}\)插头的3脚返回到IC6001的7脚，这时IC\(_{6}\)001发出与定时器“开”相对应的指令，使录像机工作在定时器工作状态。

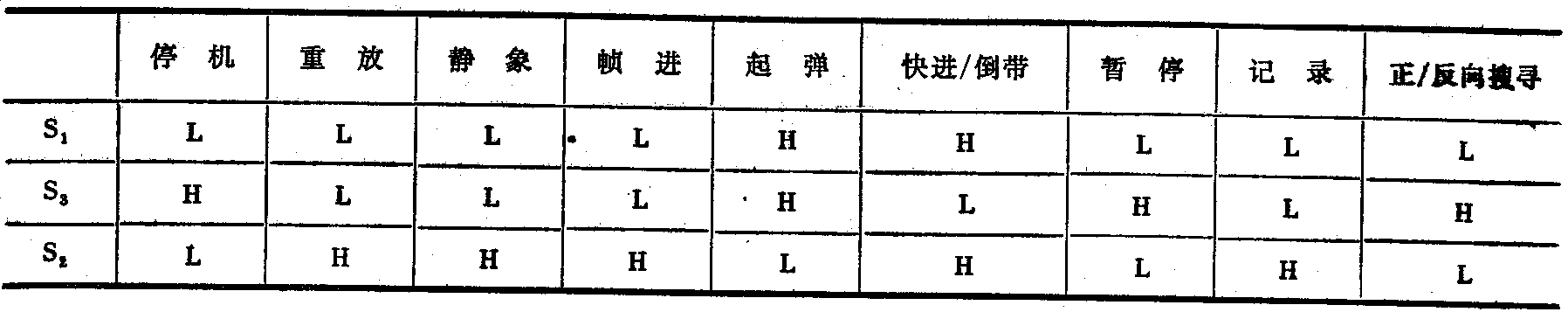

4．模式选择开关：录像机的模式选择开关属于机械开关，它始终监视各种工作模式下的机械位置，并转换成相应的数据信号送到微处理机而发出相应的指令，使录像机工作正常。它安装在录像机底板机芯上并与机芯中主拉杆相连接，当录像机处于不同工作状态时，如加载、卸载、重放等。模式选择开关受到主拉杆的牵引将处于不同位置，则通过模式选择开关的控制，有控制电压经过S\(_{1}\)、S2、S\(_{3}\)和连接器P6004的1、2、3脚再经D\(_{6}\)005～D6007送到IC\(_{6}\)001的26、27、28脚，微处理机将发出相应的指令信号指挥录像机正常地工作。附表中列出在不同的工作状态时模式选择开关送给微处理机的指令信号，表中H代表高电位（5V）而L代表低电位（0V）。
安全保护控制
1．安全片开关：安全片开关又称防抹开关，它经连接器P\(_{6}\)004的8脚与IC6001的31脚相接。当磁带盒上的安全片（防抹片）被去掉时，那么这个开关始终置于断的位置，此时录像机只能重放而不能记录。当带有安全片的磁带盒送入录像机内时，安全片开关接通使IC\(_{6}\)001的31脚为低电位，此时通过微处理机的控制，录像机才能进行录制。
2．潮湿的控制：潮湿传感器安装在视频磁鼓附近，经P\(_{6}\)004的11脚从IC6002的5脚输入加到运算放大器Ⅱ的同相输入端，反相输入端加一固定直流偏压0.4V。在干噪的气候中潮湿传感器的电阻仅有600Ω左右，当潮湿的空气侵入录像机时，它的电阻增大当湿度高达98％时电阻约为50kΩ左右。这时使IC\(_{6}\)002内运算放大器的同相输入端阻抗增加，这样与5脚相连的运放Ⅱ同相输入端电位增高而高于反相端，结果使运放Ⅱ的输出端电位增高，则与7脚相连的IC6001的23脚即为高电位，此时微处理机发出指令禁止所有的机械运动，自动进入停机状态。
3．卷带盘的控制：录像机卷带盘下边安装了卷带传感器IC\(_{15}\)01，它内部的发光二极管不断发出光束到卷带盘上。卷带盘下边装有4个扇面反光镜反射这条光束，光敏管间断地接收从卷带盘来的反射光而间断导通，在IC1501的3脚产生卷带脉冲信号。正常重放对卷带脉冲的周期为4秒，在快进或倒带时卷带脉冲周期为0.35秒，所产生的卷带脉冲信号经P\(_{6}\)004的7脚加到IC600l的19脚。如果卷带盘不转动或转动的太慢时，加到IC\(_{6}\)001的卷带脉冲的频率太低或等于0，此时微处理机立即发出停机指令使录像机停止工作。这就避免了录像机在重放或记录时，卷带盘突然不转动或转动太慢时造成磁带溢出的现象。
4．始端和终端位置的控制：安装在机芯上的盒灯经P\(_{6}\)004的5、6脚分别与Q6006的发射极和地相接。录像机在记录、重放、快进及倒带期间，从IC\(_{6}\)001的53脚送出盒灯亮的指令信号加到Q6006的基极使它导通，盒灯得到电流而发光。这时安装在带仓盒上的始端传感器Q\(_{15}\)03和终端传感器Q1502接收不到盒灯的光束而不起作用。当磁带运行到始端时Q\(_{15}\)03接收到盒灯的光线而导通，与它相连的IC6001的21脚为低电位，此刻微处理机发出停机指令使录像机自动停机。当磁带运行到终端时Q\(_{15}\)02接收到盒灯光线而导通，与它相连的IC6001的20脚为低电位，录像机自动停机又马上进行倒带，当倒带使磁带到达始端时又自动停机。
5．复位控制：录像机每次开机的瞬间，IC\(_{6}\)001的17脚1/2VCC（6V）经R\(_{6}\)015加到C6003的正端，由于电容电压不能突变，所以+6伏电压经R\(_{6}\)014加到Q6002的基极使该管导通，在它的集电极产生一个负极性复位脉冲加到16脚，使微处理机内的程序复位。当C\(_{6}\)003充满电后Q6002截止而复位脉冲消失，显然复位脉冲只有开机瞬间产生。
加载和带仓电机的控制
集成电路IC\(_{6}\)003为加载电机和带仓电机的驱动电路，加载电机经P6004的9、10脚与IC\(_{6}\)003的10、2脚相接，带仓电机经P6003的1、2脚与IC\(_{6}\)003的10、3脚相接。IC6003的1脚接地，7脚接12.7V，9脚接不稳压的14.5 V。当按下前面板的重放、记录等键需要加载电机正转时，微处理机给出加载指令，即IC\(_{6}\)001的57脚送出高电位（5V）加到QR6003的基极使其导通，集电极产生的负极性脉冲加到IC\(_{6}\)003的8脚。同时从IC6001的56脚送出加载电机转的高电位（5V）加到IC\(_{6}\)003的4脚，而5脚和6脚为低电位，此时从IC6003的10脚和2脚送出12伏电压，其10脚为正极加到加载电机的“＋”端而2脚为负极加到加载电机的“－”端，使加载电机正转。当按下停机键需要卸载时，微处理机给出卸载指令，即由IC\(_{6}\)001的54脚送出让加载电机反转的高电位（5V）加到IC6003的6脚，此时10脚和2脚给出的12伏电压，10脚为负极而2脚为正极故加载电机反转。。
当带盒插入时，安装在带盒仓右侧的带盒开关SW\(_{1}\)接通，使IC6001的33脚为低电位，此时IC\(_{6}\)001的55脚送出带盒电机转的高电位加到IC6003的5脚，而4脚和6脚为低电位，此时从10脚和3脚给出12伏电压，10脚为正极加到带盒电机的“＋”端，3脚为负极加到带盒电机的“－”端，使带盒电机正转，将带盒吸入并下降到带盒仓的底部。当带盒到达带仓的底部时，带盒开关SW\(_{2}\)接通而SW1断开使IC\(_{6}\)001的32脚为低电位，此时IC6001的55和56脚同时送出高电位加到IC\(_{6}\)003的4、5脚，使IC6003的2、3、10脚均为低电位，这样带盒电机得不到电压而停转。
当按下起弹键时，从IC\(_{6}\)001的54、55脚同时送出高电位加到IC6003的5、6脚，此时从IC\(_{6}\)003的3脚送出高电位（12V）加到带盒电机的“－”端，而从10脚送出低电位（0V）加到带盒电机的“＋”端，使带盒电机反转将带盒从带仓的底部提升并弹出。当带盒被弹出的瞬间开关SW1和SW\(_{2}\)都接通，使IC6001的55、56脚同时送出高电位加到IC\(_{6}\)003的4、5脚，IC6003的2、3、10脚即为低电位而使带盒电机停转。
伺服电路的控制
当记录键按下之后，立即从IC\(_{6}\)001的44脚送出低电位加到QR6004的基极使其截止，则它的集电极为高电位，控制伺服电路和视频电路中记录部分工作。在记录和重放过程中，由伺服电路来的磁头开关脉冲（25Hz、5V）加到IC\(_{6}\)001的18脚，此时微处理机识别出磁鼓旋转正常，则从34脚送出鼓转高电位到伺服电路使其正常工作。如果18脚未加入磁头开关脉冲，则微处理机立即发出停机指令使录像机自动停机。
微处理芯片IC\(_{6}\)001由34～41脚及46～50脚送给伺服电路的控制信号很多，主要有：①控制主导电机的正转、反转、倍速转动等；②静象时让主导电机停转、帧进时让主导电机间歇转动；③速度调整和鼓电机转动；④搜寻、快进和倒带等。详细的控制内容由图右下角方框图所示。其控制过程在伺服电路一节已讲过，这里不再重复。
另外，NV—450MC录像机采用了一块多功能显示器，显示器所显示的内容是由微处理机控制的。从IC\(_{6}\)001的13脚送出串行的时钟脉冲信号（简称时钟串），串行时钟脉冲是由62、63脚外接的晶体X6001产生的。从IC\(_{6}\)001的14脚送出串行的数据脉冲信号（简称数据串），在23.5ms期间内有7串数据脉冲与7串时钟脉冲相对应。所传输的数据是以时间分割的，而串行时钟脉冲用来同步传输和接收串行的数据信号，串行的数据信号是在时钟脉冲的上升沿读出的，这样可用一根线传输大量数据信号到显示器。传输的主要内容有空位、遥控、定时、加载、潮湿、VTR和带盒入等，都有专门的字符在显示屏显示。
另外从IC\(_{6}\)001的58、59、61脚分别送出定时程序、定对记录和通道预置的信号，通过插头Jc送到通道预置板。从IC\(_{6}\)001的52脚送出无声时高电位到声音电路，在录像机正向或反向搜寻方式时把重放声音切断，以免有噪声出现。(葛慧英)
