本刊曾于1986年第10期向大家介绍了单片CMOS3\(\frac{1}{2}\)位A／D系列，它是数字化仪表的通用器件。该系列主要用于袖珍、小型数字仪表，其精度高于一般的指针式仪表。为了满足精度较高的数字仪表的要求，本文向读者介绍一种高精度CMOS单片41;2位A／D转换器——CH7135。

CH7135的外引线排列如图1所示。与CH7106系列单片3\(\frac{1}{2}\)位A／D相比，由于CH7135采用了BCD码扫描输出，并设置OR、UR、BUSY、STR-信号以及R／H-控制端，因此使用极为灵活。OR为超量程状态输出端；UR为欠量程状态输出端；BUSY为忙碌状态输出端，它指示A／D正在进行转换（信号积分或基准积分）操作；STR-为数据选通输出瑞，辅助微机、数控系统准确提取7135的数据，R／H-为运行或读数保持操作控制端。

CH7135用28脚的陶瓷或塑料双列直插管壳封装。

CH7135具有如下特点：1．最大读数为20000字（满标电压为2伏），精度为1个字；2．自校零，保证零信号输入时读数为零；3.输入阻抗极高，大于10\(^{9}\)欧姆；4．具有精确的差分输入；5．自动判别信号极性，保证零读数附近极性准确；6.只要求单一个基准电压；7.有适用于自动量程的超量程和欠量程信号，8．全部输出与TTL相容；9．用闪烁显示的方法直观地表明超量程状态；10．设有6个I/O辅助信号，适于多个通用异步收发机、微处理机或其他数控线路；11．采用BCD码扫描输出；12．可与国外同型产品互换。

CH7135具有广泛的用途。它可以用最简单的线路构成高精度的DVM（数字电压表）。这种基本DVM配上相应的传感线路就可成为各种高精度的数字仪表。若将其输出信号馈入数控系统就可对设备进行控制。若将其与微机相连，便可组成智能仪表或设备。它也可以用于通信系统中作为A／D转换部件。

图2是由CH7135构成的4\(\frac{1}{2}\)位基本数字电压表线路。用共阴极LED显示数字。满标电压为2.0伏，因此基准电压取1.0伏。6.8伏的稳压管跨接在±5伏电源间作为基准源。时钟脉冲用CH4049的二个门加上RC网络产生。时钟频率为f≈0.45 1／RC，每进行一次A／D转换要40000个时钟，如果每秒进行3次A／D转换，时钟应取120千赫。DVM的被测信号输入端是一个标准的RC滤波网路。根据不同的应用，滤波器的时间常数可以增大或减小，或完全取消滤波器。

CH4511是由锁定器、七段译码器和共阴极LED驱动器组成的BCD码锁存七段译码器。其引脚功能如下：V\(_{DD}\)、VSS分别为正、负电源接线端。A、B、C、D为BCD码的权1、2、4、8的输入端，它们可直接驱动共阴极LED的七段笔划。此外，还有三个控制端：LT-为灯检测端，当LT-＝“0”时，灯全亮，显示8；正常工作时，LT-端接“1”电平。BL-为灯熄灭控制端，当BL-=“0”时，译码器输出全“0”，灯熄灭；正常工作时，BL-应接“1”电平。LE为锁定控制端，当LE=“0”时，LED显示即时BCD信号；当LE＝“1’，LED显示的数字被锁定，它不随输入的BCD信号变化。因此，在4\(\frac{1}{2}\)位DVM中，通常LT-和BL-与V\(_{DD}\)短接，而LE则与VSS短接。

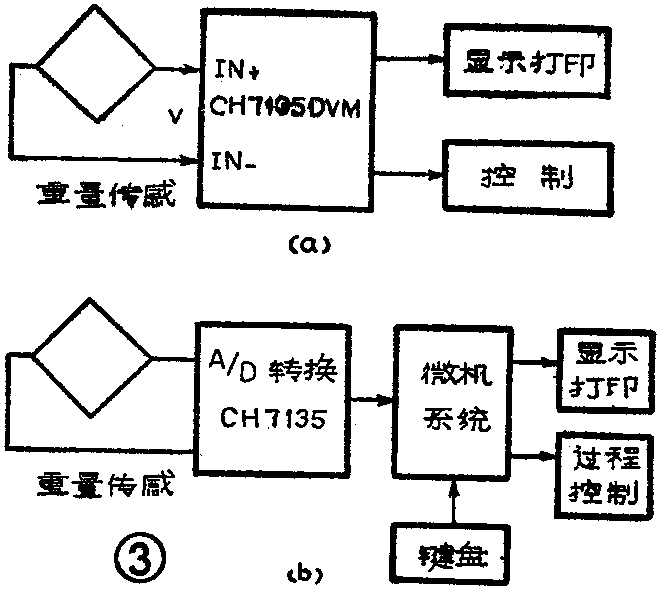

图3是由CH7135构成的电子称框图。图3（a）是一种功能比较简单的电子称。7135构成的基本DVM再将此电压转换成相应的数码，数码送显示器直接显示，还可打印出结果。这种电子称如用于配料机之类的场合，7135的输出端可以对设备进行控制。图3（b）是配有微处理机的电子称，功能较强。通过键盘将皮重、单价等数据送入微机，微机再根据7135的数据计算出净重、金额、累计金额等。微机可以用此数据进行显示、打印和进行复计的过程控制。配套的微机可以是4位机或8位机，也可用一位工业控制机和廉价的计算器组合作为微机系统。配上微机后，系统的零漂可以通过程序处理使之消失，从而达到长时间的稳定。

CH7135还可以直接与IM6100、8080／8048和MC6800三种市上较流行的微机连接构成智能仪表设备。它在设计中充分注意到了与微机的接口。CH7135主要用于精度较高的数字化仪表，设备和系统中。(潘思省)
