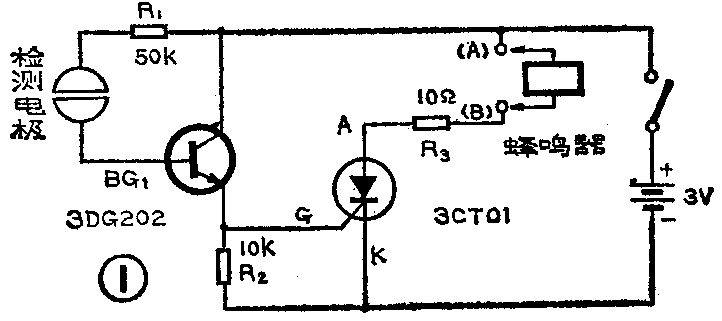

此电路如图1所示。当雨点落在检测电极极板之间时，将有微弱电流流过两个电极，该电流经晶体管BG\(_{1}\)放大后触发可控硅使其导通，接在A、B两点之间蜂鸣器发出声响。

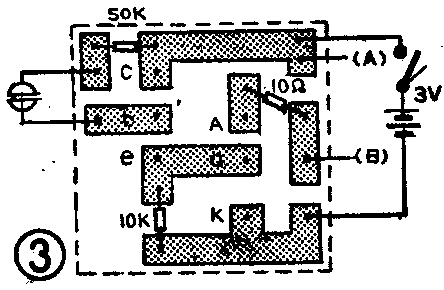

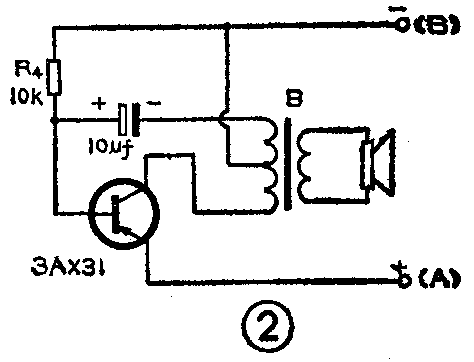

制作检测电极时，可用一小块敷铜板在上边用小刀划开一间隙，两边焊上引线即可。晶体管选用3DG202等NPN型管子，要求β在50以上。可控硅选用控制极触发电流在100μA以下的以保证触发可靠。如可选3CT01。小峰鸣器无成品也可自制，其电路如图2。变压器采用晶体管收音机输出变压器，只要元件没问题电路不用调整就能工作，音调高低可改变电阻R\(_{4}\)的阻值。除小峰鸣外，全部电路装在一小块线路板上，如图3所示。使用时，只需将检测电极放到户外，接通电源，在下雨时，蜂鸣器即可报警。（晓更）
