我利用CW9561四声音响集成块，制成家用实验电疗仪。经多位风湿腰痛病患者使用后效果良好。现把制作方法介绍给大家。

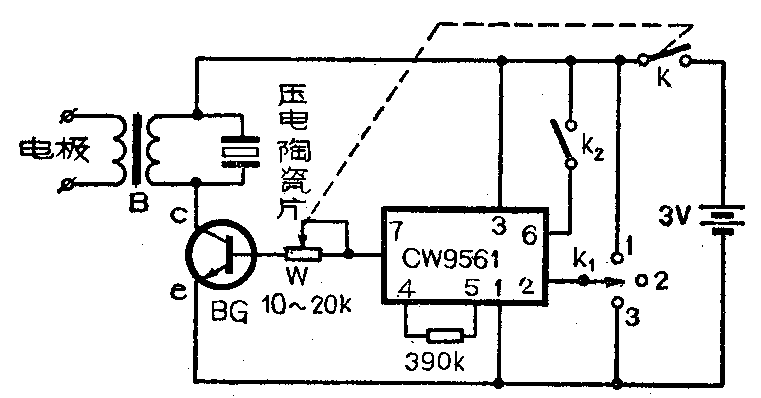

电疗器的电路图见图1。集成块输出的脉冲式音频报警信号经BG放大后，再经变压器升压，从电极两端得到一个较高电压、小电流的音频脉冲信号。两电极加在患者有关穴位上，可起到按摩或电针的效果。
图1中BG选用3DG系列低频管，要求β≥150。变压器需自制，其中铁心、骨架利用小型收音机的输出变压器，线圈需自己绕制。初级用0.2毫米高强度漆包线绕100匝，次级用0.08毫米漆包线绕3000匝。直流电源宜选用大号电池。如电路连接无误，接通电源后，压电陶瓷片发声，转换K\(_{1}\)及K2可得四种警报声。用交流电压表测电疗仪电极两端电压应大于50伏，否则可提高次级线圈匝数或把电源改为4.5伏。
此电疗仪可用直径为30毫米的金属圆片做电极，外包一层纱布。使用时纱布上浸上盐水或药水，找好穴位，电极按在穴位上并固定，把电位器W从最小开始缓慢调节，使电压大小为人体能忍受为宜，此时电极处人体有针灸似的针刺、胀、麻等感觉。注意，此电疗器不能在心脏附近使用。（屠国良）
