（五）传球游戏

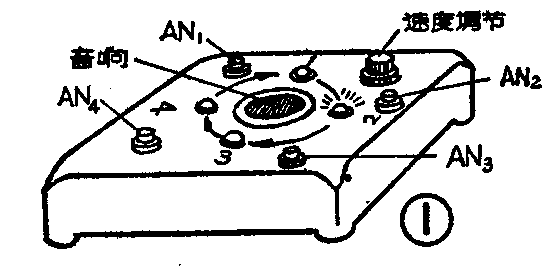

这个玩具外形见图1，它可供四个人一起做传球的游戏。玩具是一个四方的盒子，参加游戏的人各据一方，入一号座的人充当“教练”，教练不参加传球，负责发球、记分和调节传球的速度。盒面当中有一个音响器，不断地发出“咔嗒”声，预示传球的速度；四面各装一只小红灯（发光二极管），几号红灯发光，就象征着“球”正传到几号运动员手里。开始时，教练按一下发球按钮AN\(_{1}\)，1号红灯亮，表示教练即将把球扔给2号座运动员，2号座运动员就得在“嗒”的一声前约0.1秒钟内迅速按下接球按钮AN2，才能把球接到手里，这时1号灯熄灭，2号灯发光。如果按下AN\(_{2}\)的时间过早或过迟，就不能把球接住，1号灯熄灭后2号灯不会发光。接下来，2号运动员把球传给3号，3号传给4号，4号又传给教练，教练不必接球，球到了1号位能自动蹦向2号位去……这样周而复始地继续下去。在传球过程中，教练可随意调节他左手旁的旋钮，使传球速度忽快忽慢或一个劲儿加速，以增加游戏的兴趣。如果有人接不住球，要教练再发一次球，才能继续进行游戏。
电路原理

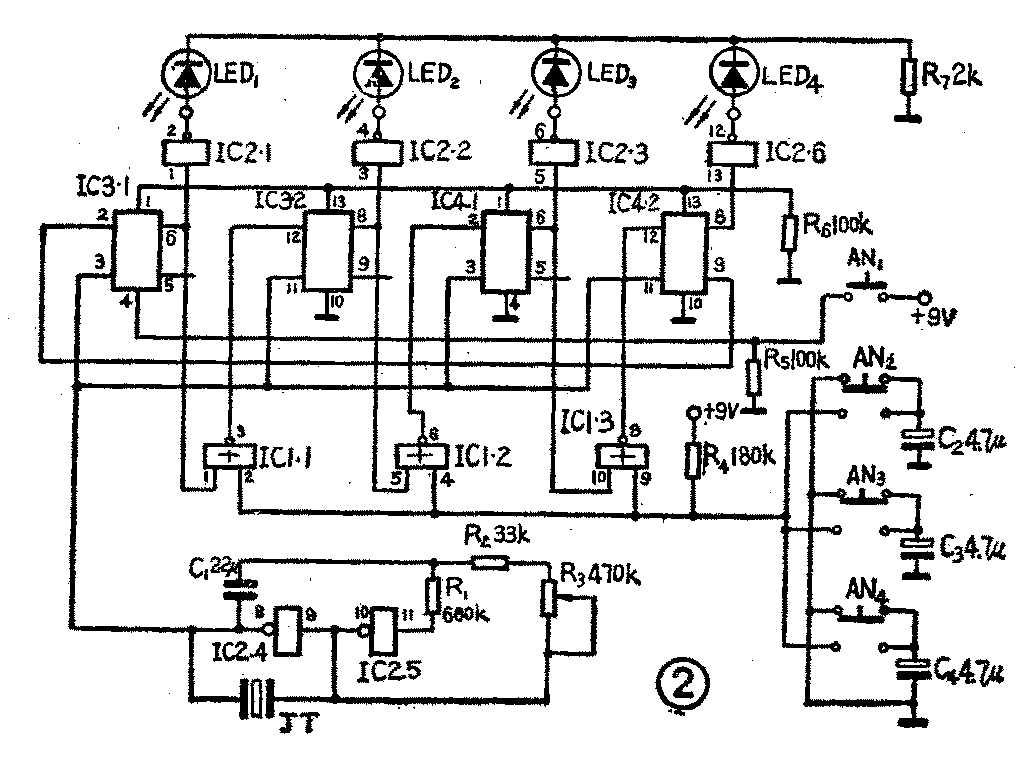

这个玩具的电路见图2所示，大致可分移位脉冲发生器和环形计数器二个部分。
1．移位脉冲发生器 用两个非门IC2·4和IC2·5构成一个振荡器，来产生移位脉冲。脉冲的重复周期约自0.1秒至1.7秒连续可调，以大幅度地改变传球速度。在它的输出端接有压电陶瓷片，每输出一个脉冲，就发出“咔嗒”一声。
2．环形计数器 四个D触发器IC3·1、IC3·2、IC4·1和IC4·2构成一个四级的环形计数器。每级的输出Q-，各经一个非门去驱动发光二极管，使它发出光来。当各级的非门的输出端和Q端同相，该级被置“1”时，二极管发光。
各级的R端连在一起，经R\(_{6}\)接VSS。第二至四级的S端直接通V\(_{SS}\)，只有第一级的S端接到VDD，按一下发球按钮AN\(_{1}\)即可将该级置“1”。
各级的CP端连在一起，同时接受从IC2·4送来的移位脉冲。
在这里，环形计数器前后级间的联系采取两种不同的方式：第四级返回到第一级采取直接联系的方式——把第四级的Q端直接连到第一级的D端，只要来一个移位脉冲，就可以把放在第四级里的“数据”转移到第一级里去。第一级到第二级之间采取间接联系的方式——第一级的输出Q-，通过一个由或非门IC1·1构成的电子阀门，反相后，再送到第二级的D端去，阀门的输出和第一级的输出Q同相。采取这种方式的电路，必须在移位脉冲到来前先把阀门打开，才能把前级内的数据转移到后一级去。请读者仔细看看，或非门IC1·1用一个输入端来接受从IC3·1送来的“数据”，把另一输入端作为控制端，经R\(_{4}\)接VDD，平时是高电位，这个阀门是封锁着的。打开阀门的方法是按下接球按钮AN\(_{2}\)（或AN3、AN\(_{4}\)），把一个未经充电的电容C2（或C\(_{3}\)、C4）接入控制端和V\(_{SS}\)之间，因为电容两端的电压不能突变，在接入的瞬间可使控制端的电位下降到几乎等于0，阀门就被打开。只是电容接入控制端后，由于电源经R4充入电荷，过了0.3秒左右，控制端的电位又升到V\(_{T}\)以上，阀门又被封锁了。所以阀门开放的时间是非常短促的。放开按钮后，电容脱离控制端，并经按钮的常闭接点，释放掉充入的电荷，以备下次再用。环形计数器的第二级到第三级以及第三级到第四级之联系，都采取这种方式。为了使线路简单些，把三个阀门的控制端连在一起和三个接球按钮AN2、AN\(_{3}\)、AN4相接。

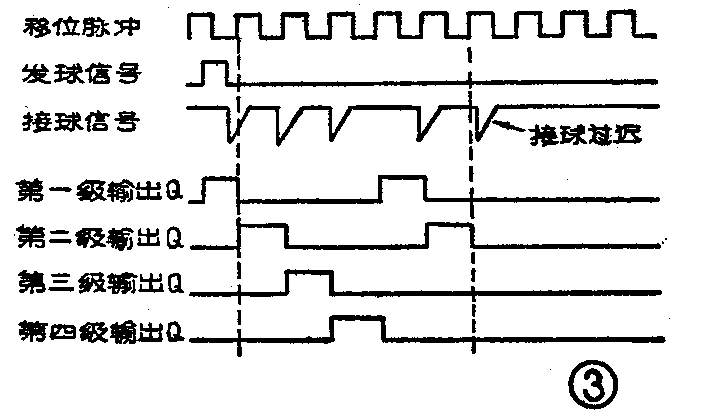

在按AN\(_{1}\)时，令环形计数器的第一级置“1”后，如果能及时地按动接球按钮，在一个个移位脉冲到来时，四个发光二极管将依次轮流明灭。这种现象说明了置入第一级的数据“1”，一步步逐级向后转移（图3），到第四级后，又转移到第一级去，周而复始循环不已，所以把这种电路称做循环计数器。
装置和调试

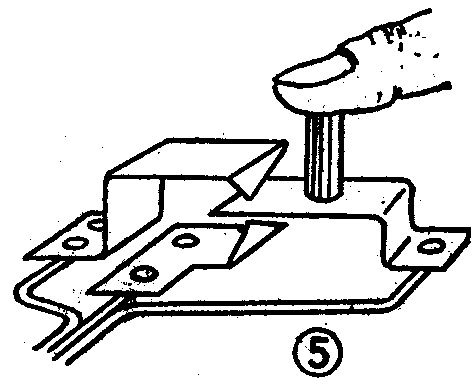

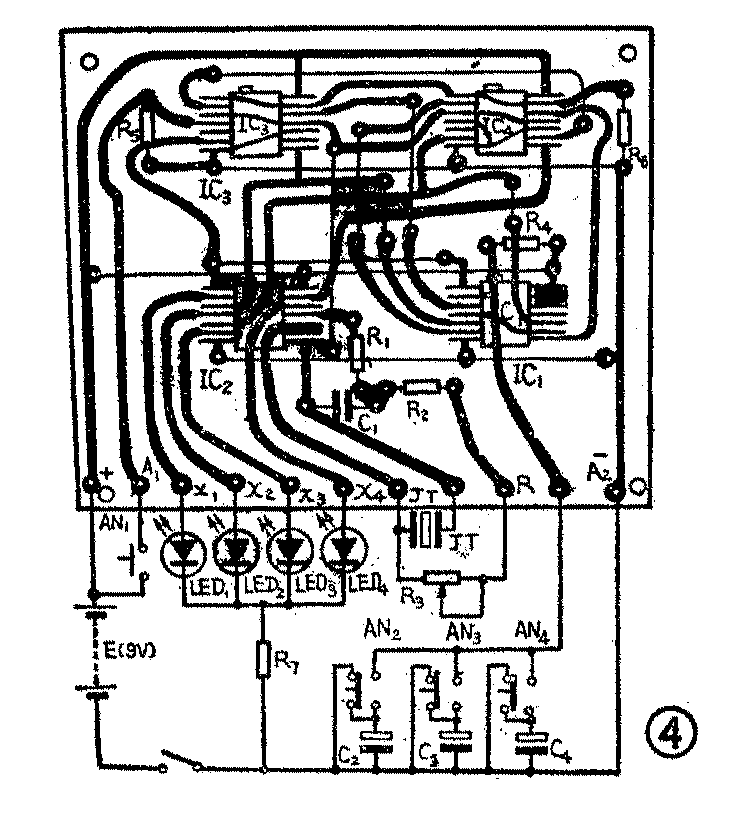

电路的装置可参考图4进行。IC1为C039型2输入端四或非门，IC2为C003型六非门，IC3和IC4是双D触发器，这些器件在前几篇里已介绍，这里不再多讲。按钮开关可用薄铜皮自制（图5）。装置时，应先接好印制板上的各条加接线，然后再焊入各个元件。再加焊两段临时接线：一段把三个电子阀门的控制端接通V\(_{SS}\)（印制板上的端点A2接电源负极），使阀门都处于开放状态；另一段一端接电源正极，一端悬空。调试的步骤如下：
1．开启电源，这时可能有几只LED同时发光，可用电源正极的临时接线的悬空端，去碰一下IC4·2的R端（13脚），使所有的D触发器全部置“0”。然后按一下AN\(_{1}\)（迅速放开），令IC3·1置“1”，这时LED1发光。如果移位脉冲发生器工作正常，LED会依次轮流明灭，并且能听到IT发出的“咔嗒”声。试调节R\(_{3}\)，LED的明灭能明显地加快或减慢。试验中可能出现的故障为：（1）JT无声，LED1发光后不再跳动。故障出在振荡器，重点检查IC2的各脚是否脱焊。
（2）JT有声，但LED\(_{1}\)发光后不再跳动。应重点检查IC3的各脚有无脱焊。
（3）发光的LED依次往后跳，跳到某一级就不亮，故障大致在相应的或门，或这个发光管已损坏。
2．拆掉印制板上的两段临时接线。再次开启电源后，也可能有几个LED同时发光，但这时三个电子阀门的功能已恢复正常，不按接球按钮是不会往后传跳的，很快地都会自动熄灭。接着，按一下AN\(_{1}\)，令IC3·1置“1”，LED1发光后，及时按动任意一个接球按钮，使LED依次序明灭传跳即可。（华川）
