问:新近购买的一台昆仑S471型18英寸彩电,在每次开机时,图象均带有一层绿色,大约在2秒钟内消失,不知是何原因?对显象管寿命有无影响?请给予解答。

答:造成上述现象的原因有两种可能:(1)显像管中R、G、B三支电子枪在刚接通电源时发射能力不平衡。灯丝通电后绿枪发射能力增长偏快,使通电后二秒内发光偏绿。(2)静态白平衡调整不当。在低亮度时显像管发光偏绿。

可试将静态白平衡调节电位器中的绿枪电位器W\(_{621}\)阻值调大。如无效则系显像管本身问题,但通常可不必处理,使用一段时间后会有所改善。对显像管寿命及整机无其他影响。 (肖天)

问:一台康艺KT-8135型35厘米彩电的音量失控,无论怎么调节音量电位器均无法使伴音音量减弱,这是何故?怎样解决?

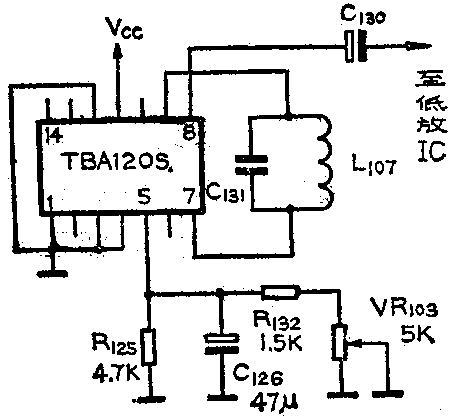

答:出现这种故障主要是伴音集成电路TBA120S或其外围元件的问题。TBA120S采用直流音量控制,实质是一种分流式双差分增益控制电路。如下图所示,通过调节TBA120S的5脚上的外接电位器VR\(_{1}\)03,使集成块内的差分放大器增益改变,从而使音量起变化。若音量失控,主要原因有两个:①TBA120S内部与5脚相关的引线或元器件断路损坏,从而调节VR103不起作用。解决的方法是调换集成块;也可以将VR\(_{1}\)03改接至C130、低放IC和地之间,就象普通分压式音量控制电路那样。②TBA120S的5脚对地短路或严重漏电,从而使音量始终处于最响状态。检修时,应重点检查5脚与地间的印制线路板及电容C\(_{126}\)是否严重漏电。只要排除了短路或漏电故障,音量即可得到控制。 (王德沅)

图1
图1 🔍原图 (464×419)

问:为什么电视图象会出现暗角?

答:如果电视机使用一段时间后,突然图象出现对称性的四个暗角。这是由于偏转线圈与显象管玻璃管颈之间的紧固螺钉发生松动,使线圈往显象管尾部发生位移。解决的办法很简单,只需将线圈向显象管锥体部位推紧,再将螺钉固紧,即可去除暗角。

如果新显象管就有暗角。可能是电子枪对中不好,或显象管偏转区局部玻璃过厚等原因。可调节中心位置调节器的两个磁环凸耳的方位及相互之间的夹角,可以消除或缩小暗角。若仍然去不掉,可用1厘米见方的橡皮膏,内放一小片永久磁铁,贴在显象管暗角附近的玻璃锥体上,贴在何处,需要贴几块,均需通过实践来确定。此法虽能消除暗角,但由于局部磁场对电子束的作用,会使暗角附近的电子束行扫描线略有畸变,但总比出现暗角强些。(邹家祥)

问:有台金星牌20英寸彩电,在收看时出现彩色图象与亮度信号不重合,而且图象的清晰度也下降。不知是什么原因造成的?

答:此故障很可能是由于亮度延迟线内部短路造成的(输入输出端短路)。在彩色电视的频谱分析中,亮度信号与色度信号所占的频带宽度是不一样的,发射台在发射电视信号时,彩色信号只用1.5MHz带宽传送,而亮度信号则要0~6MHz的频带传送,这样传输时,就造成这两个信号进入电视机的延迟时间不一致(色度信号要慢)。为保证在收看节目时,两者在时间上一致,就要将亮度信号Y进行延迟(一般延迟0.6μs)。若延迟线的输入端与输出端短路,使亮度信号未被延迟,造成色度信号要比亮度信号来得迟一些,从而出现了彩色与黑白图象不重合的现象。遇到这种情况时,必须要更换一个好的亮度延迟线。(屈梅)

问:我有一台康艺牌彩电,其电源部分的三极管2SB774和2SC1815损坏,我查阅了一些书刊,没有找到能代用的国产管子的型号,请给予帮助。

答:2SB774是硅PNP型晶体三极管、其主要参数是:BV\(_{CBO}\)=25V;ICM=100mA;P\(_{CM}\)=250mW;fT=150MHz。可用国产的3CG21C或3CG21D代换。

2SC1815是硅材料NPN型晶体三极管,其主要参数是:BV\(_{CBO}\)=60V;ICM=150mA;P\(_{CM}\)=400mW;fT=8MHz。可使用国产的3DG12B、3DG8D、3DG130B等代换。(李福祥)

问:一台罗马尼亚E31-720S型电视机的行输出管T\(_{3}\)06(BU407D)换了几次均在短时间内被击穿。但查电路供电电压和主要元器件均正常,只是有一电解电容器C321似无容量,无论接入电路与否均无什么反应,照样烧T\(_{3}\)06,不知是什么原因?

答:C\(_{321}\)是E31-720S型机中的行逆程电容,有些读者易从它的外形看误认为是电解电容器,其实C321是0.022μF(即线路图上注的22n)/400V的无极性电容器。如果C\(_{321}\)开路或失容,则将使行逆程电压明显升高,以致行输出管易被击穿。因此应仔细检查C321是否失容或开路(容量大小可用万用表的R×10k档测量)。若查明C\(_{321}\)已坏,则可用同样规格的国产金属化纸介,或涤纶介质电容器代换。(言取)

问:一台康艺8686双声道收录机,由于右声道集成电路TA120P损坏,致使该声道无输出,请问在没有相同集成电路代换时如何修复。

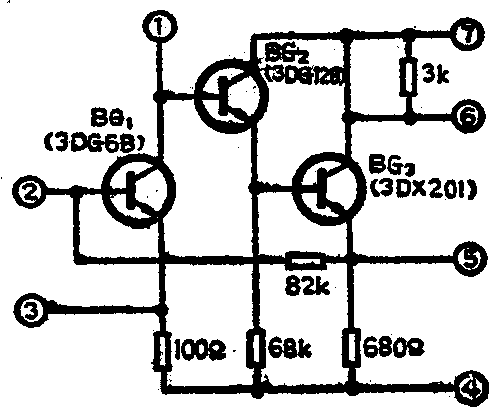

答:TA120P是一块音频前置放大电路,其内部电路比较简单,因此完全可以用分立元件带换。先按附图将电路元件焊在一块小印刷电路板上然后再将图中标号的各脚焊到原电路位置上即可。(高雨春)

图2
图2 🔍原图 (501×409)

问:怎样用音频功率放大集成电路制做带扩展立体声作用的功率放大器?

答:立体声扩展作用的简单原理是:把左声道信号的一部分(20%)通过负反馈送到右声道,同样把右声道信号的20%也送到左声道。这样两个声源即等效于分开了一些距离。

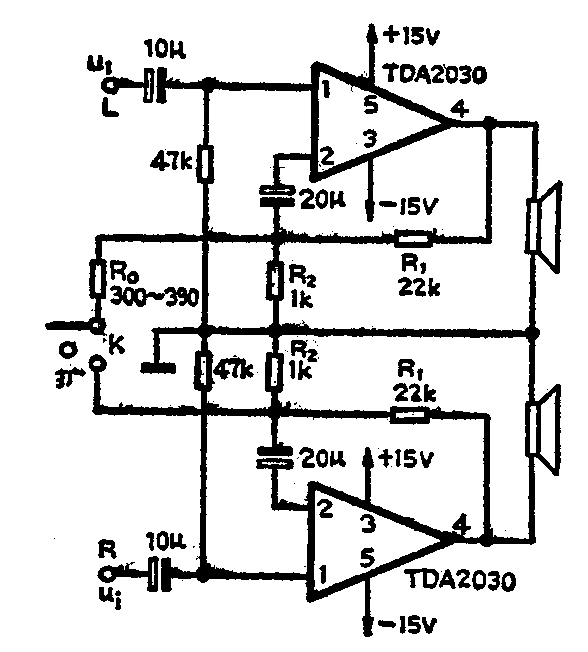

以TDA2030为例,把电阻R\(_{0}\)的两端(见附图)在扩展作用时并联在两个功放反馈电路的非地端之间。左、右声道的信号各有一部分反相信号馈到输入端。这样即可获得立体声“展宽”效果。(张国华)

图3
图3 🔍原图 (588×652)

问:一台康艺2828-S收录机,使用二年后发现电机不转,拆开修理后电机转速比原速高一倍多,请问如何修理?

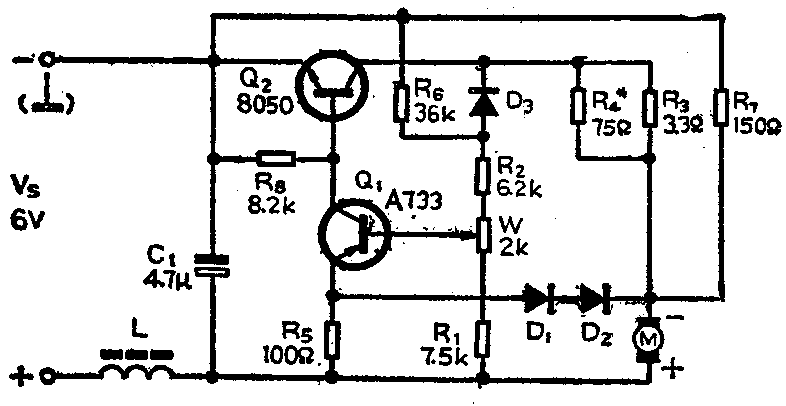

答:这种故障是电动电子稳速电路失控引起的。该机采用日本马步骑(MABUCHI)电动机,型号是EG-510ED-6F,转速为2400转/分。稳速电路板装在电动机外罩后盖里面,并在后盖上开有一小圆孔供调速用。基本电路如附图所示。检修时应首先调节微调电阻W(2KΩ),看是否于拆修过程中使阻值有了变动。如果调节W不起作用,一般为Q\(_{2}\)集电极与发射极击穿。另外,D1或D\(_{2}\)开路使Q1发射极电位升高,导致Q\(_{2}\)导通也会使电机转速升高。在少数情况下Q1极间短路也会引起上述情况,检修时应注意。(梁怀斌)

图4
图4 🔍原图 (786×406)

问:为改善音质,我在一部三叉戟DX-345F组合机的收音、放音转换开关后面加装了一个集成五段均衡音调控制器。开机后觉得高音效果明显改善,但在未按下放音键时,有很大的“咝咝”噪声,并在放音时也伴有咝声是何原因?

答:一般集成五段均衡音调控制器应装置在前置低放和功放级之间。若原来机器有音调电路,应把原音调电路切断不用,否则会引起高频过量提升而引起更大的高频“咝咝”噪声。

由于使用了五段均衡音调控制器后,扬声器输出的高频咝咝声是会比原来有所提高,这是由于五段均衡器最高提升频率点一般在10kHz以上,当该点频率处于最大提升量时,前置放大器的电路噪声被进一步放大。

改善方法是:将前置放大管换用低噪声管;均衡器的连线采用屏蔽线并且越短越好。还应选择良好的接地点;采取放音状态前置低放或均衡器电源供给由放音键连动接通,以得到不按放音键时电路噪声明显下降的感觉;还有就是采用简单的无信号时切断均衡器与功放之间信号通路的降噪电路来改善主观聆听效果。另外在使用五段均衡器时,不要把每个频段都提升到最大。要根据放音磁带节目中高音成份多少而定。有时甚至要把高音调在衰减位置。(彭贤礼)
