本文介绍的保护装置能在电池极性接反时自动切断充电电路。

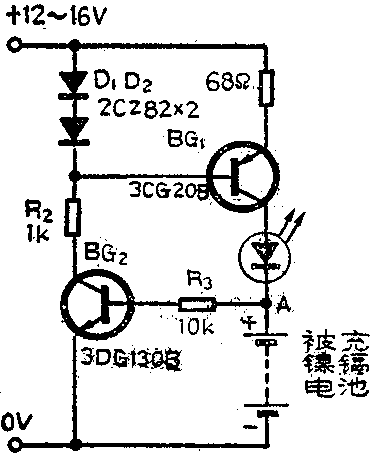

工作原理：见附图，D\(_{1}\)、D2、R\(_{1}\)、R2、BG\(_{1}\)组成充电部分，BG2和R\(_{3}\)组成保护电路。当镉镍电池的剩余电压大于0.6V时，在图中所示的正确连接下，BG2基极电位高于发射极电位，BG\(_{2}\)导通，这时BG1的基极电位低于发射极电位，BG\(_{1}\)也导通，则电流通过R1、BG\(_{1}\)给镉镍电池充电，发光二极管LED发光，表示充电正常。
如电池极性接反了，则BG\(_{2}\)基极是负电位，BG2截止，BG\(_{1}\)基极电位抬高，使BG1关闭，不对镉镍电池充电，这时发光二极管LED不发光，表示电池极性接反了。(石民健)
