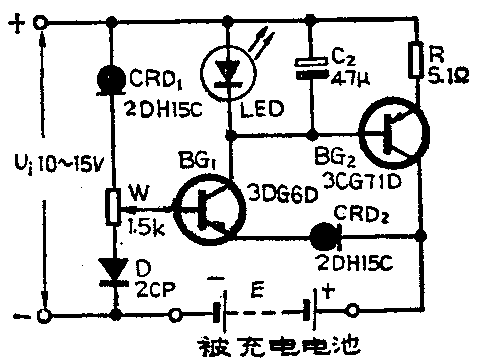

一种自动恒流充电器电路如图所示，它具有如下特点：（1）充电电流和充电电压可以调节，当达到预定的充电电压值时，充电自动停止。（2）用LED指示充电情况。当LED发光时，表示电池正在充电，当LED熄灭时，说明电池已经充到预定值。（3）采取了温度补偿措施，使充电电流和充电电压的预定值受温度影响较小。
电路的工作原理如下：当开始对电池E充电时，由于被充电电池电压较低，而BG\(_{1}\)的基极电位较高，致使恒流二极管CRD2导通，由BG\(_{1}\)产生一个恒定的集电极电流Ic1流过LED，于是LED发光，其正向压降约1.5伏，为BG\(_{2}\)提供一个稳定的基极电位，于是BG2产生一个恒定的集电极电流I\(_{c2}\)，此时Ic2和I\(_{e1}\)共同组成充电电流（Ic2》I\(_{e1}\)），改变R的阻值可调节充电电流的大小。当电池电压升高到预定值时，BG1、CRD\(_{2}\)截止，于是LED熄灭，同时BG2截止，停止充电。当环境温度变化时，由于LED的正向压降与BG\(_{2}\)管Ube的温度系数相近，而使I\(_{c2}\)变化减小，同时二极管D对BG1管的U\(_{be}\)进行温度补偿，使充电电压的预定值稳定。
图中，恒流二极管CRD\(_{1}\)的作用是使通过W的电流稳定，以保证BG1的基极电压稳定，从而使充电电压的预定值受输入电压的影响减小。调节W可改变充电电压的预定值，当Ui=15伏时，电压调节范围约为0～9伏。CRD\(_{2}\)的作用是保证通过LED的电流稳定，进而使充电电流稳定。(罗冬红)
