目前流行的镉镍电池充电器多为恒流式充电电路，使用这类充电器必须按规定的充电时间充电。如果超过规定时间，则会造成电池的“过充”，轻则影响电池的使用寿命；严重时会造成镉镍电池的损坏报废。
下面介绍的定压式自动充电器电路，可以在充电过程中，监视镉镍电池端电压上升数值，当镉镍电池容量充足时，其端电压（单节电池）可升至1.38V左右。这时电路自动将充电电流切断，有效地防止了“过充”现象的产生。

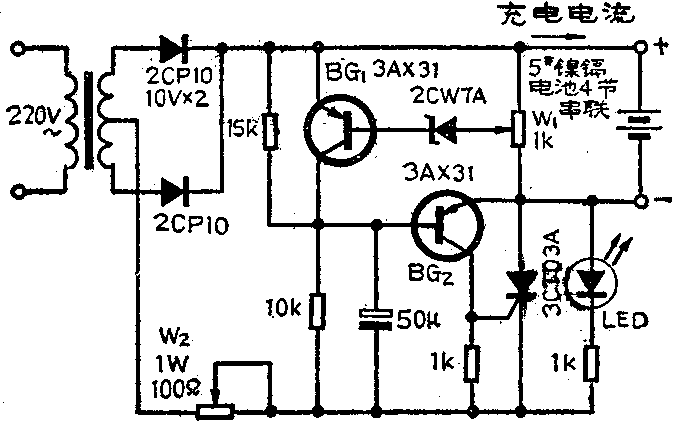

工作原理：见附图，开始充电时，电池端电压较低，使三极管BG\(_{1}\)截止，BG2导通，可控硅被触发导通。充电电流经限流电阻W\(_{2}\)及可控硅对电池充电。随着充电的进行，电池的端电压逐渐升高，当达到1.38V×4时，BG1导通，BG\(_{2}\)截止，使可控硅截止，切断充电电流，停止充电，防止“过充”现象出现。同时发光二极管发光，指示充电过程结束。
调整：（1）装上需要充电的镉镍电池四节，调整W\(_{2}\)，使充电电流为60mA。（2）连续充电12小时后，调整W1使可控硅截止，此时发光二极管应发光。(周金生)
