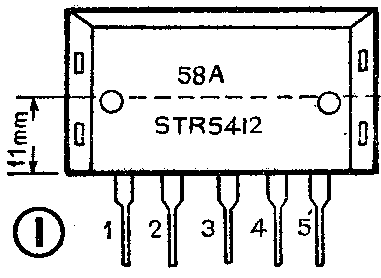

STR厚膜集成电路是彩色电视机开关电源的专用集成电路，通常所见到的型号有STR5412、STR5312、STR5314、STR6020、STR4090，这些型号的区别是输出电压有所不同。STR厚膜集成电路是陶瓷封装的，在使用中最容易损坏的是内封装的大功率开关三极管。由于该集成块价格比较贵，并且也很难买到，因此本文介绍一下修理此故障的方法。以STR5412为例，STR5412的外形见图1，内部电路见图2，其中BG\(_{3}\)为电源开关管，此管损坏时，一般为be结击穿，即②、④脚短路，使电视机保险丝熔断。

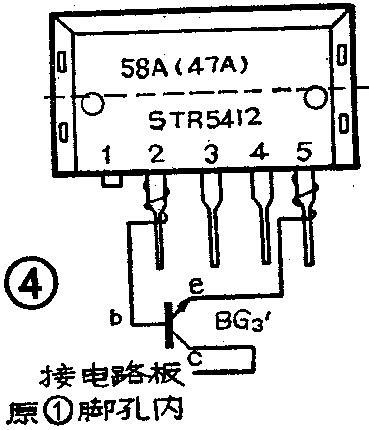

检修方法：将STR5412连同散热片从电路板上取下，在距引出脚11mm处，沿两个固定孔横轴方向，用钢锯向下锯约2mm深，参见图3，用万用表测。②脚与④脚的电阻值为无穷大，这时可将①脚齐根剪掉，这样就等于去掉了内封装的大功率管BG\(_{3}\)。代用管可选用PCM为50W，I\(_{CM}\)为3A，BVceo≥1500V的大功率NPN型三极管，如：2SC1942、2SC1875Q、2SD850Q、DF104D、3DD104E、D050K等，按所选用大功率管的安装尺寸在原散热片上钻孔，将大功率管固定在原散热片上在管子与散热片之间要垫上绝缘片，最好用云母片，然后取几段小导线按图4所画的示意图将代换管与原厚膜电路连接。如果感到散热片的温度较高或④脚输出电压偏低，可换一只β值稍大一点的管子．但β值不能超过30，超过30容易引起电路自激（原内封大功率管的β值在20左右）。
经这样方法修复的厚膜电路，既保证了原电路的参数，又不影响正常使用，而且花钱也少。如果该厚膜电路损坏的比较严重，也可用分立元件全部代换厚膜电路，其中BG\(_{1}\)用3DA87B，BG2用3CD1F，BG\(_{3}\)用本文介绍的管子。稳压二极管用稳定电压为6.6伏的管子，D2、D\(_{3}\)用2CP型号的硅整流管，线路板制作者可自行设计。（孙元林）
