电视机机外故障一例

🏠 首页 《无线电》杂志 1987年 🔗 第216期 🔗 第14页 分类:通信 🔗 刘永康 🔗

晴天时收看电视机都很正常,但是一遇到阴雨天,黑白电视机屏幕上就出现严重的雪花干扰即雪噪;彩色电视机除了出现雪噪干扰以外,有时还会出现无色故障。改变室外天线的方向和变化室外天线的高度均无明显改善。

这种故障是由于在阴雨天从室外天线上传入电视机的电视信号严重衰减而造成的。雨水中含有灰尘和微量盐分,由于晴天雨水的蒸发使室外天线引入馈线上逐渐沾有盐分(在大风的沿海地区较多),故在阴雨天时,有一层导电液(盐水是导电的)包在馈线表面,如图1所示。由于馈线较长,馈线表面盐液导电层与馈线的芯线之间就有电容存在。等效地可以看成如图2所示的那样,即在馈线的两根芯线之间并联上了许多小电容,它们会把高频信号短路,造成信号衰减,于是产生了雪噪或彩电在阴雨天时产生无彩色的故障。又因为盐在干燥状态下是不导电的,因此晴天收看正常。这种故障在使用室外天线的沿海地区较多见。解决的方法是将300欧的扁平馈线换成75欧的同轴馈线,如果电视机的天线输入阻抗为300欧,就要加一个阻抗变换器;如果天线输入阻抗为75欧,而且原机上带有阻抗变换器,则应去掉该变换器。此外,还要注意馈线与天线的接头要焊接牢固,并且用不吸水的绝缘带包扎紧,防止雨水渗入。(刘永康)

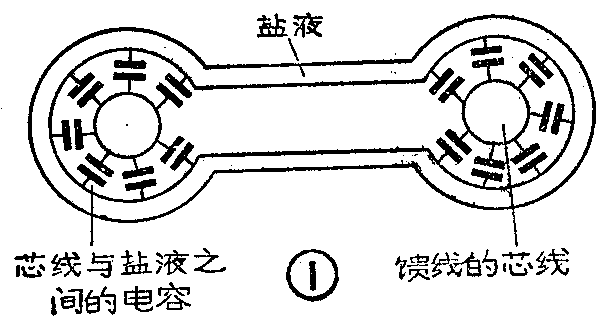

图1
图1 🔍原图 (601×320)

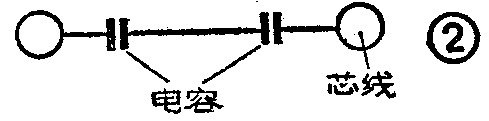

图2
图2 🔍原图 (489×121)
