索尼KV－1882CH18英寸红外线遥控彩色电视机的行输出管和电源调整管很容易损坏，因而造成电视机出现无光栅、无伴音故障。本文着重分析一下这两个管子损坏的原因。
一、行输出管
图1是行输出部分的电原理图，由集成电路IC\(_{5}\)01⑩脚输出的行激励脉冲经C513和R\(_{8}\)01供给行激励管Q801的基极，经过放大，由Q\(_{8}\)01的集电极，经行激励变压器T801到行输出管Q\(_{8}\)02，Q802集电极输出的行扫描脉冲送给行输出变压器T\(_{851}\)，由T851的次级给显象管和整机电路提供所需要的高压和低压。

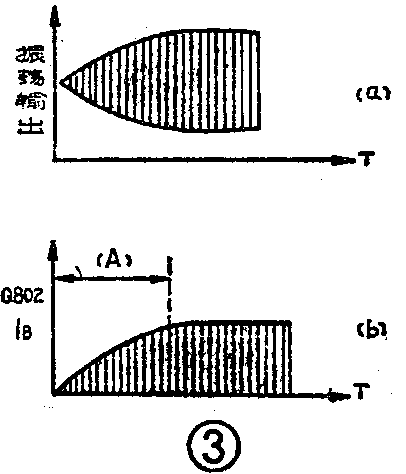

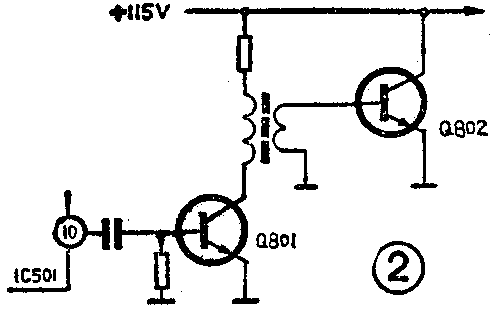

行输出管的损坏主要是电路设计上有问题，使行输出管Q\(_{8}\)02在开机的瞬间有欠激励的现象，为了便于分析，我们将行激励管Q801和行输出管Q\(_{8}\)02单独画出来，见图2，在刚接通电源的瞬间，由IC501⑩脚输出的行振荡脉冲的幅度不是等幅的，而是从小到大逐渐趋于稳定的，如图3（a）所示。由于行激励管Q\(_{8}\)01没有偏置，所以在开机的瞬间Q801集电极输出的振荡脉冲幅度也是由小到大的，这样在开机的瞬时，行输出管Q\(_{8}\)02的基极就得不到足够大的激励电流（如图3（b）中所示的（A）区），使管子不能马上进入饱和区而工作在放大状态。我们知道，行输出管是在开关状态下工作的（即工作在饱和与截止状态），在这种情况下，管子的功耗比工作在放大状态时的功耗小得多，由于在电路设计时，没有考虑这开机瞬间，行输出管的功率是根据在开关状态下工作所需要功耗来选定的，所以，当管子在放大状态时，其集电极电流迅速增加，导致管子的功耗迅速增加而造成损坏。

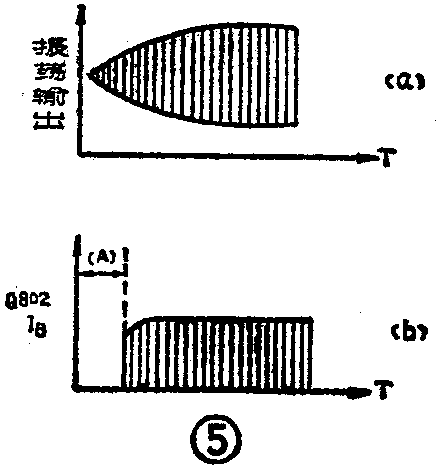

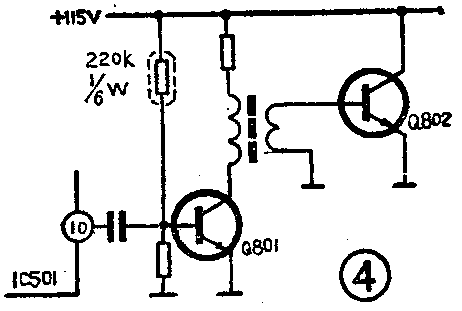

解决的办法：在+115V电压与行激励管Q\(_{8}\)01的基极之间加一个220k，1／6W的偏置电阻，使管子处于饱和状态，改动后的电路如图4所示，这样，在开机的瞬间，即IC501的⑩脚输出的振荡能量较小时，由于Q\(_{8}\)01的饱和而使其集电极没有输出，见图5（b）中的（A）区。当振荡幅度趋于稳定时，即振荡幅度已足够大；使Q801退出饱和状态，进入正常的工作状态，于是Q\(_{8}\)02的基极就得到了足够的激励电流，使其进入正常的开关状态。有一点需要说明，行输出管损坏时往往电源调整管Q601和电源保险丝F\(_{6}\)01也会损坏，应一起进行更换。
二、电源调整管

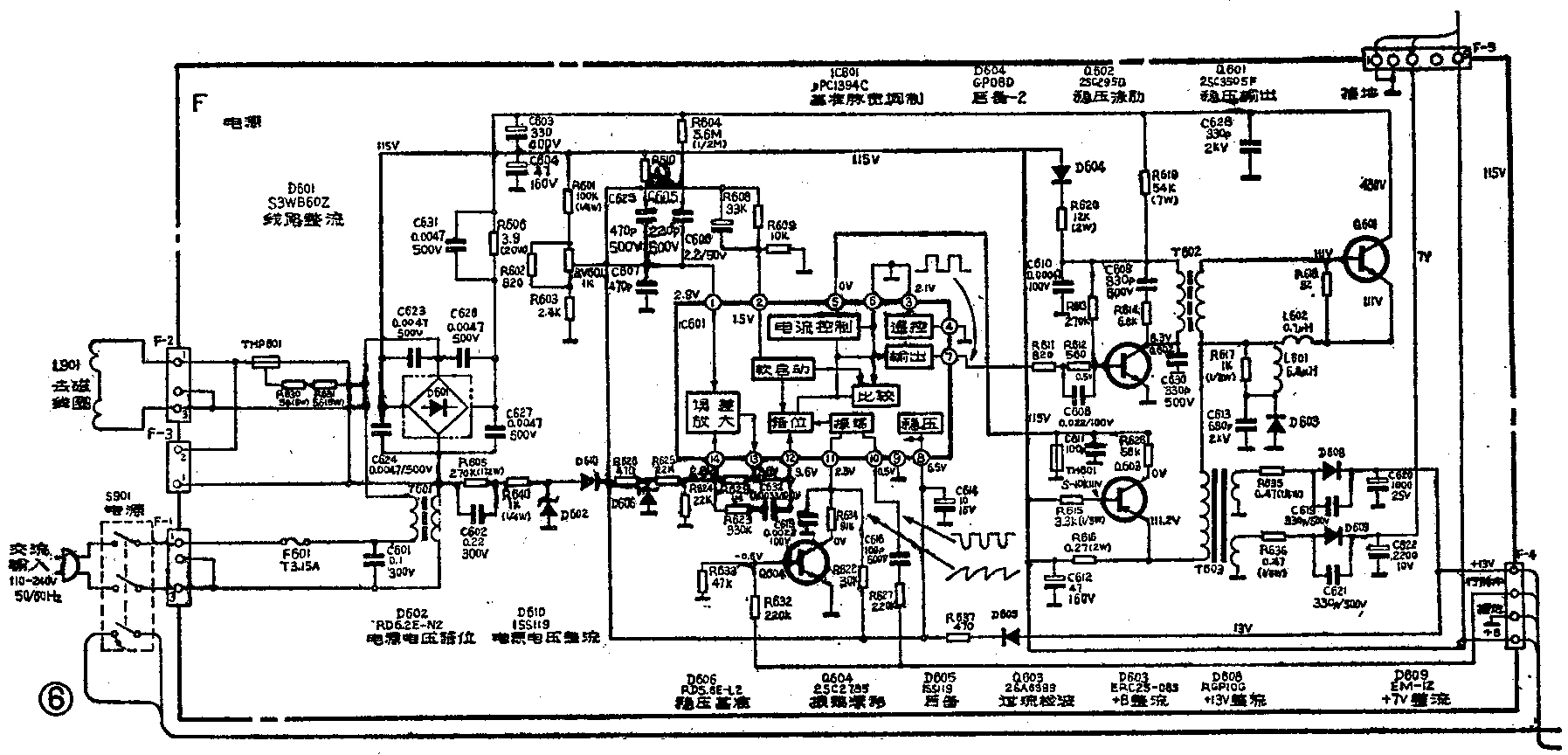

电源调整管Q\(_{6}\)01除了因行输出管损坏而引起它损坏外，还有因电路设计上有问题也常常使它损坏。图6是电源电路的原理图，此电源是开关电源，IC601是脉宽调制集成块，其作用是输出一个激励脉冲，用来控制激励管的导通，这个激励脉冲是由⑦脚输出的，其脉冲宽度受②脚控制，其脉冲是否输出由②脚与⑧脚控制，当②脚电平与⑧脚电平一致时，⑦脚无输出。在②脚上接有C\(_{6}\)06、R608和R\(_{6}\)09，这三个元件的作用是：在刚开机时，利用电容C606两端电压不能突变的原理，使电阻R\(_{6}\)08暂时短路，这样从D610整流出来的电压就通过C\(_{6}\)06加到IC601的②脚上，使②脚电压与⑧脚电压基本相等，此时，⑦脚上基本无输出，即Q\(_{6}\)01暂时不导通。当电源电压趋于稳定时，C606也因充电完毕而不起作用，②脚电压由R\(_{6}\)08和R609的分压来决定，②脚电压恒定了，则⑦脚输出的脉冲宽度保持恒定，Q\(_{6}\)02工作正常，Q601有足够的激励而工作在开关状态。这种延时电路开始工作的电路称软起动电路。
电路的设计思想是这样，而实际电路并非如此，由于C\(_{6}\)06和R608所构成的电路有延时作用，因而使②脚电压相对于⑧脚电压有一个很小的延时，使两者之间失去平衡，不能保持同样的相对变化率，这样，软起动电路实际上失去了作用。
由图6可以看出，IC\(_{6}\)01的②脚与⑧脚是接在D610上，即输入的电流是没经桥整流电路整流的波动较大的电压，因此，在开机瞬间，极不稳定的电压变化，由⑦脚输出，加到Q\(_{6}\)02，使Q602工作不正常，而使Q\(_{6}\)01欠激励，工作在放大区，导致管子损坏。

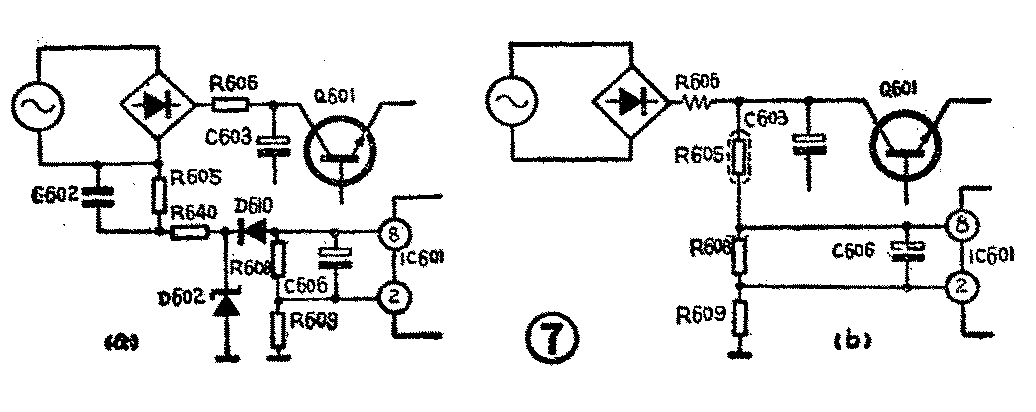

解决这个问题办法是消除输入到IC\(_{6}\)01的波动电压。为了便于分析，我们只将电源电路中本文涉及的元器件画出来，见图7（a），将原电路中C602、R\(_{6}\)05、R640、D\(_{6}\)02和D610去掉，在Q\(_{6}\)01的集电极与IC601的⑧脚之间接一个新的电阻R\(_{6}\)05（54k／7W），如图7（b）所示，这样，加到IC601②脚和⑧脚上的输入电压是经全波整流滤波后的平稳电压，尽管开机后，C\(_{6}\)06和R608仍有延时作用，但由于没有脉动电压，所以延时作用不明显，②脚电压与⑧脚电压也基本一致，即实现软起动作用。
如上所述故障一般很容易在机器系列号为200001～222000之间的电视机中出现，在222001号以后的电视机，电路均已改过。因此，购买这个范围内系列号的电视机的用户，有兴趣可按本文所介绍的方法进行改动，以防日后出故障造成损失。(卉吾)
