检修方法

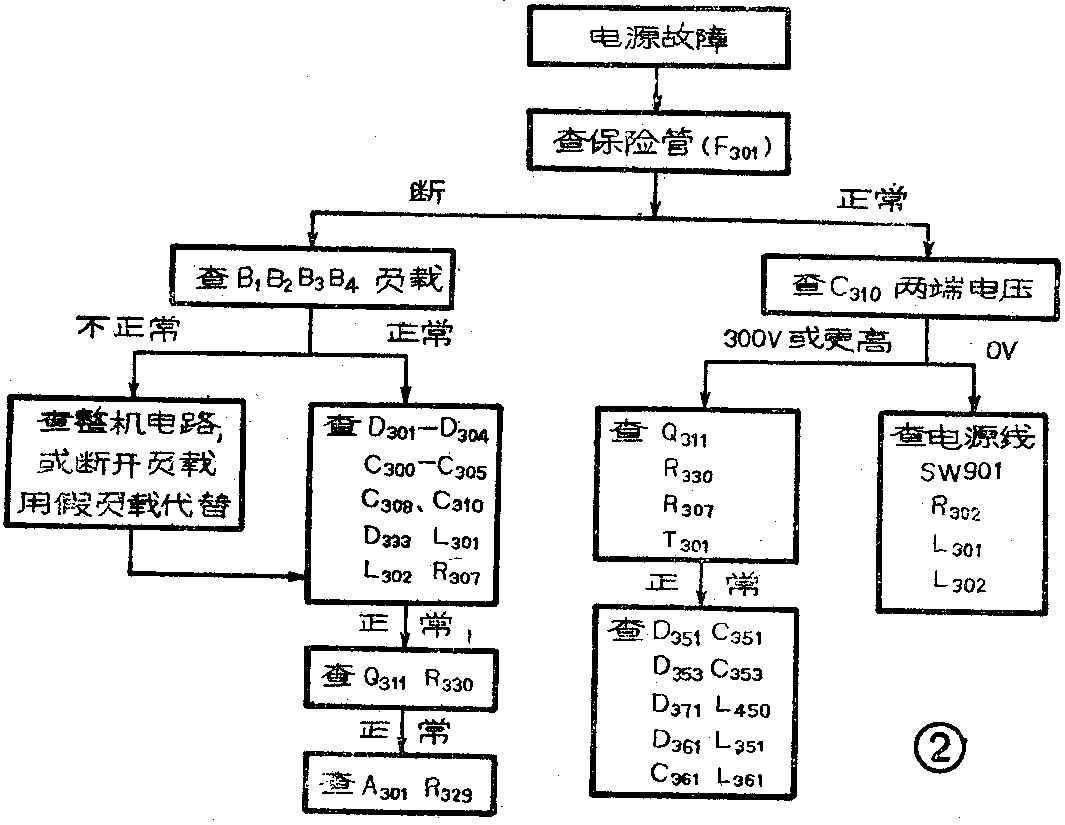

从电路分析可知，在开关电源部分没有设置过流保护电路，当负载电流非正常增大时，很容易造成Q\(_{311}\)301过载损坏。因此，当电源部分出现故障时，应先检查输出电路各路负载有无异常。具体检查程序如图2所示，正常时各路负载对地的电阻值分别是B\(_{1}\)为17k，B2为0.8k，B\(_{3}\)为50k，B4为16k。在测试时，红表笔接地，黑表笔接整流二极管的负极，要特别注意B\(_{1}\)（130V）这一路负载的情况。如果不能准确判断负载电路是否正常，可断开L351，D\(_{351}\)、D371、L\(_{361}\)，在C353两端用400Ω、50W的电阻并联作假负载，然后先检修电源部分，待电源部分修复后再检查负载电路。
通电检修之前，应注意以下几点：（1）电源部分直接与交流电网相接不安全，为防止损坏测试仪器及保证安全，必须在电源中加接隔离变压器。（2）在交流电源输入端串接一个220V、60～75W的白炽灯泡，避免因电源部分有故障而损坏其他元器件，同时还可以直观判断整机电流的大小，使检修时更为安全与方便。（3）加入串接灯泡后，拔去消磁线圈插头（图1中消磁线圈未标出），待检修完毕后再装回。（4）维修中，不要把B\(_{1}\)断开后开机通电，这样会因行扫描电路不工作，负载太轻，使输出电压控制不住而升高，损坏B2\(_{3}\)4各路的元器件，更不允许在断开B\(_{1}\)4全部负载的情况下通电。（5）在交流电源中未串入合适的灯泡或电阻作降压保护的情况下，不准断开A\(_{3}\)01开机通电，否则，电源会完全失去控制，输出电压将大幅度上升（B1点电压可高达180V），因而造成整机大范围内过压损毁。
检修步骤
1.断开Q\(_{311}\)、检查整流，滤波电路：这部分电路的常见故障是C310、D\(_{3}\)01～D304击穿而烧保险管F\(_{3}\)01或R302。电路正常时，开机瞬间串接灯泡亮、随即无光。并且在C\(_{31}\)0两端应有300V以上的直流电压。如果开机后串接灯泡一直很亮，则应检查各元件有无短路。
2．检查间歇振荡电路；首先将C\(_{31}\)0放电，拆下A301，检查Q\(_{311}\)是否有问题，无问题后装回电路，在C353两端接好电压表，短时间接通电源。正常时，B\(_{1}\)应有130V以上电压，串联灯泡发光，但不应很亮。如果B1无电压而灯泡有光，则可能是D\(_{353}\)断路。如果灯泡不亮，则应检查启动电阻R307，开关管Q\(_{311}\)及R330、C\(_{353}\)。除非遭受雷击，一般情况下，T301损坏极少见。如果Q\(_{311}\)损坏后要用其他管子代换，必须选用PCM=50W，I\(_{C}\)=5A，BVCBO=1000V的管子，并且注意β值不能太小，否则电路难于起振。
3.检查控制电路：装上完好的A\(_{3}\)01，检查A301各脚对地电阻值（见表2），如果无异常，可通电检查。正常时，B\(_{1}\)端应有130V左右的电压，串联灯泡应发红光，微调VR321\(_{1}\)电压应受控变化。如果不正常，应再检查A301各脚电压及D\(_{332}\)、D333、C\(_{327}\)、C330等有关元件。
在这部分电路中，损坏较多的是厚膜电路A\(_{3}\)01，在维修时，如果配不到原备件，可试用下述办法来解决:
（1）采用M～μ电路的35～50cm的彩色电视机中的A\(_{3}\)01都可以用国产的HM114来代换，只需微调VR\(_{321}\)1端电压为130V即可。如果输出电压偏高，并且调整VR\(_{321}\)后输出电压仍偏高，可在A301的⑦⑧脚之间焊上一个4.3k、1／8W的电阻。如果采取以上措施，输出电压还是偏高，或输出电压过低，这说明电路中还有故障，应重点检查R\(_{329}\)、R330、C\(_{33}\)0与输出负载是否正常。

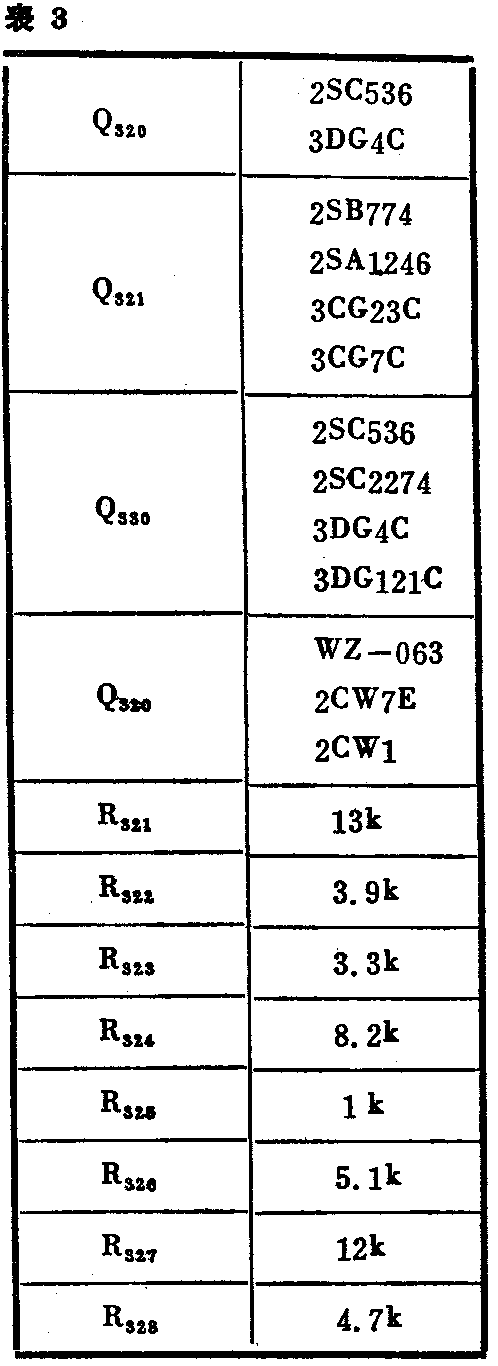

（2）在A\(_{3}\)01严重损坏无法修复时，也可用分立元器件重新做一块小线路板，替代原A301，具体元件及参数可参见图1和表3。
由于M—μ电路中无完善的过流保护电路，为了克服这个缺点，可在B\(_{1}\)的整流二极管处串接入快速熔断保险或保险丝电阻，选用保险丝的规格是B1—0.4A，装上保险丝后，对防止因行输出管、高压包击穿而使电源过载以及Q\(_{311}\)301过流损坏都有一定的作用。
开关电源部分工作正常时，在45cm彩色电视机中，交流电源电压220V时，输入电流应为0.2～0.25A，开关频率50～65kHz，Q\(_{311}\)的导通时间约6～10μS，截止时间10μS，在亮度、对比度、音量都开到最大的情况下，B1的电流不超过350mA，B\(_{2}\)约150mA，B3约15mA，B\(_{4}\)约220mA，整机耗电不大于55W。(肖天)
