目前国外广播电视设备中已普遍使用图形符号来代替文字说明。这些符号直观形象，简捷明了，容易记忆，相对适用性较强。尤其是这些符号不受语言文字不同的限制，使用起来极为方便。现在不仅在电路原理图上使用它们，而且在各种广告中使用，甚至在包装箱上也出现了这些符号，如附图所示。其中符号（1）表示这种电视机使用的是普通球面显象管，它的屏面对角线长度为56厘米（22英寸）。符号（2）表示此电视机具有红外线遥控功能；符号（3）表示具有电视文字广播接收功能；符号（4）表示该电视机可选择99个或30个直接预制的频道节目。符号（5）表示此电视机具有立体声和双伴音功能；符号（6）表示此机的输出音乐功率可达30瓦，符号（7）表示该机具有多功能电视专用接口装置。

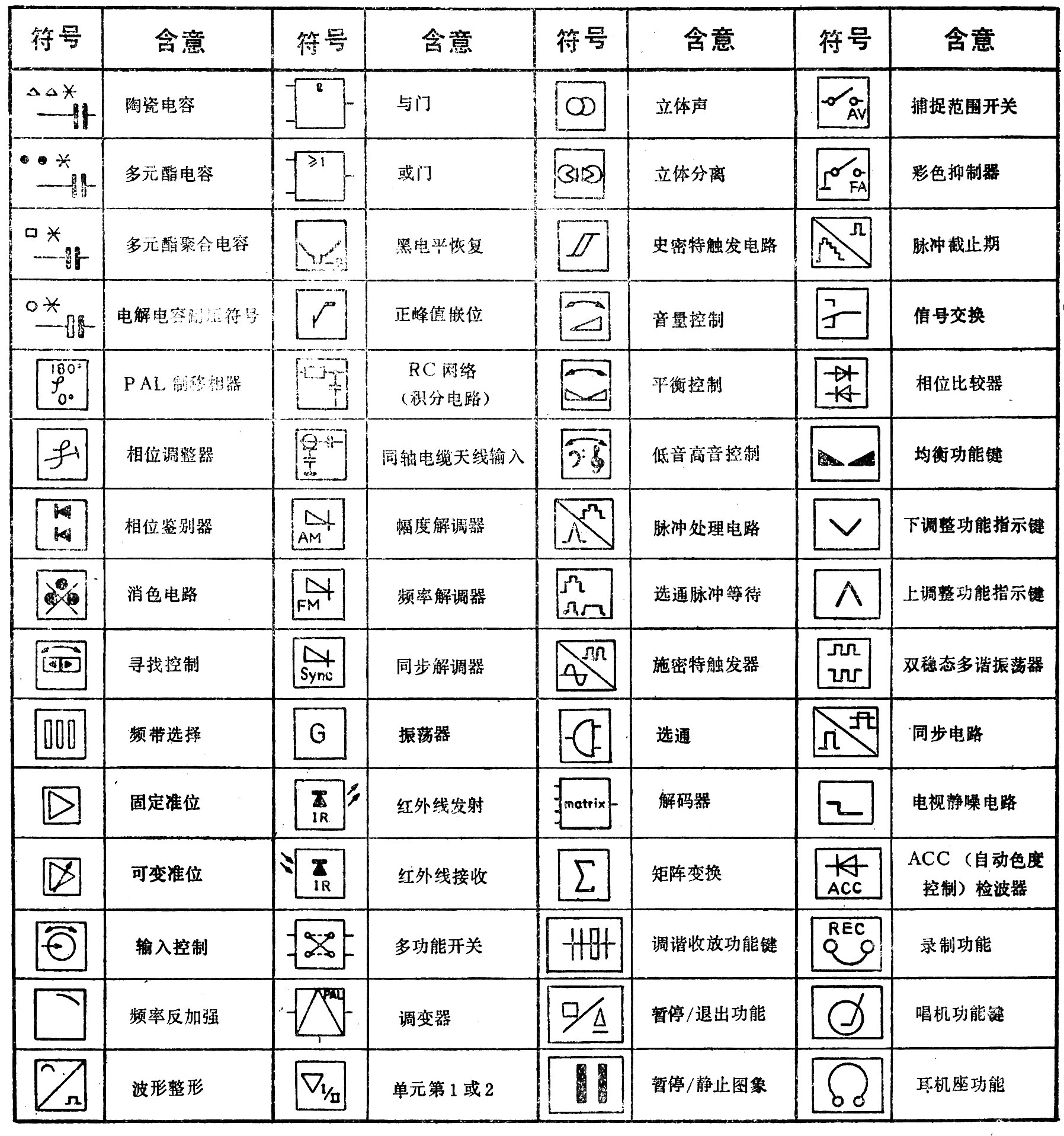

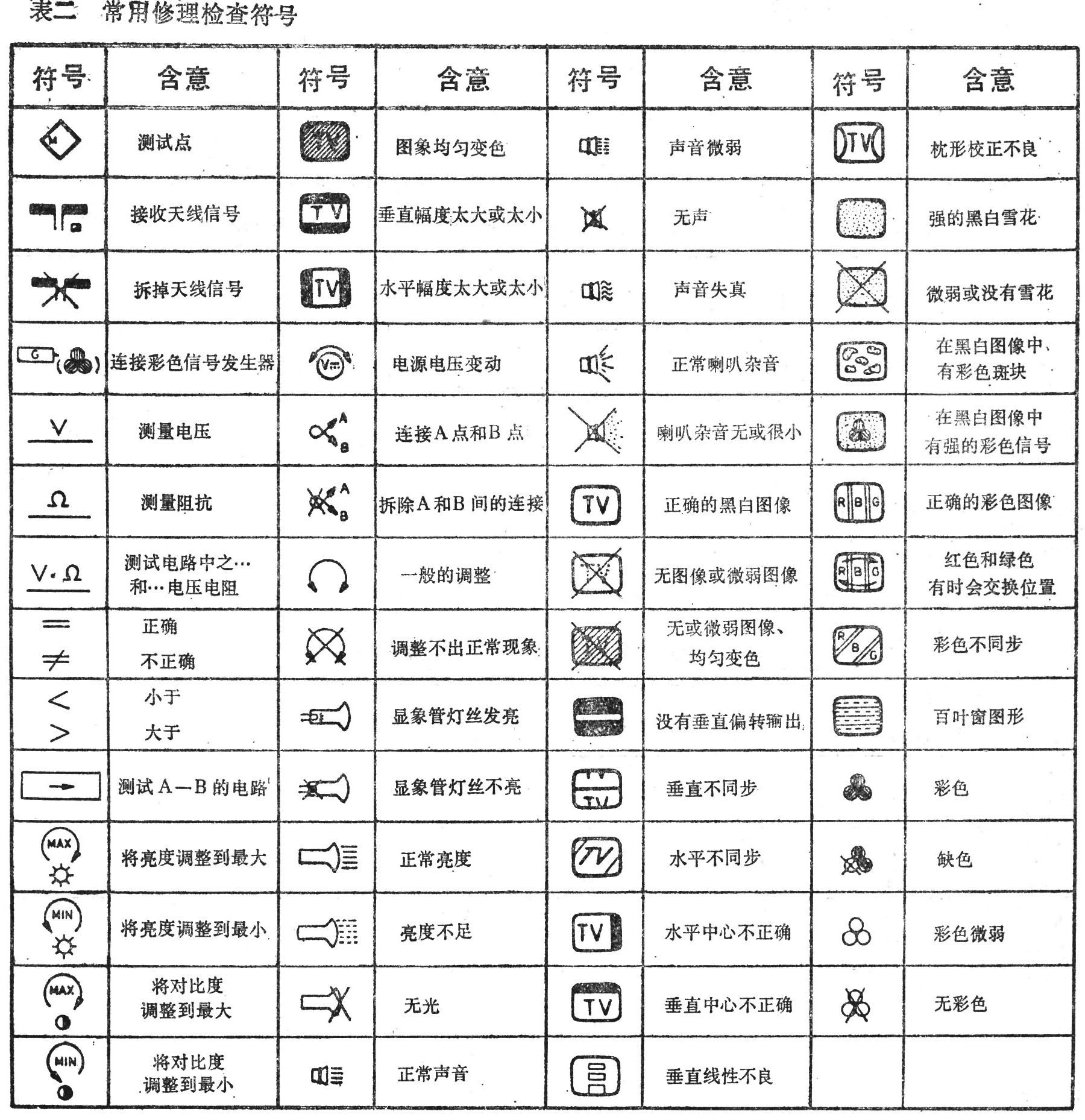

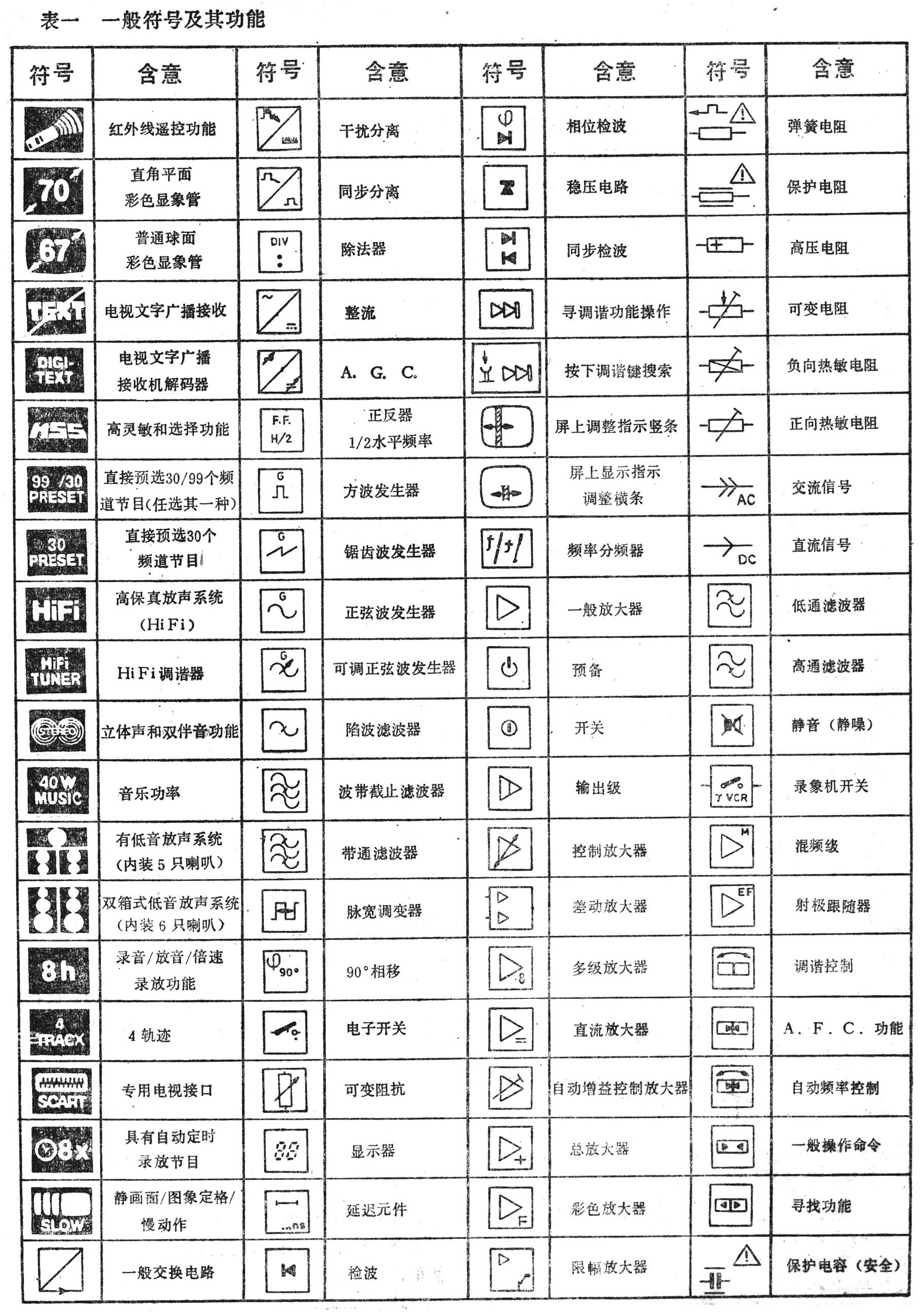

为了便于广大无线电爱好者了解这些符号的意义，我们这里的表一、表二列出了国外几个公司在电视机、录象机、收录机及其他设备中使用的一般功能符号和修理检查符号，供读者参考。（胡瑞海）
