遥控调光器

本文介绍的遥控调光器，能够在10m范围内对电灯的开关和灯光的亮度进行遥控。灯光亮度的调节分为8个档次，只要按动一下发射器中的按钮，灯光的亮度就改变一个档次，使用起来非常灵活方便。

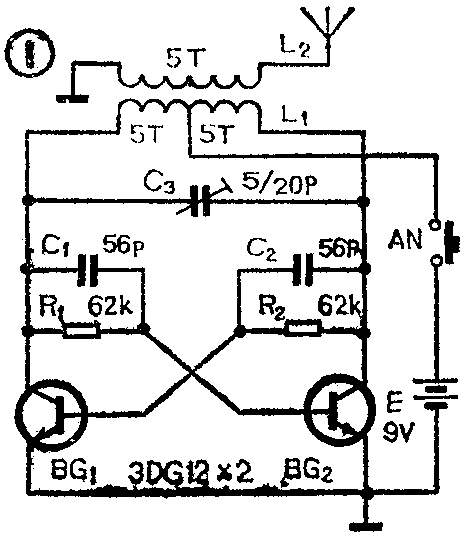

遥控发射电路如图1所示。BG\(_{1}\)和BG2等构成多谐振荡电路，其振荡频率主要由L\(_{1}\)和C3所构成的谐振回路的参数决定，改变C\(_{3}\)就可改变振荡频率。我们所选振荡频率为28MHz，28MHz的高频信号不加调制，由L1耦合到L\(_{2}\)后直接由天线向空间发射。

图2为接收及灯光控制电路。接收天线收到遥控信号后，由L\(_{1}\)耦合给L2，经BG\(_{1}\)检波和BG2放大后，最后由BG\(_{3}\)驱动继电器J，使其吸合。当遥控信号消失后，继电器J便释放。可见，每接动一下AN，J就吸合一次，向集成块C187的CP端送入一个计数脉冲。

C187是CMOS十进制计数／时序译码集成电路，其功能是，当其CP端有时钟脉冲输入时，其输出端Q\(_{0}\)～Q9便顺序输出高电平，其幅度接近电源电压，并能向负载提供0.5mA～3mA的电流。在本电路中，我们仅用Q\(_{1}\)～Q8这8个输出端，Q\(_{0}\)和Q9空着不用（图2中未画出）。接Q\(_{1}\)～Q8端的电阻r\(_{1}\)～r8可以视为BG\(_{4}\)的偏置电阻，偏流的大小由r1～r\(_{8}\)的阻值决定。D1～D\(_{8}\)为隔离二极管。为了分析方便，假设开始时，C187的Q1端输出高电平，此高电平通过D\(_{1}\)和r1向BG\(_{4}\)基极注入基流，BG4导通并向BG\(_{5}\)提供基极电流，于是电流经R7、BG\(_{5}\)向C7充电，当C\(_{7}\)上的电压达到单结晶体管BG6的峰点电压时，BG\(_{6}\)突然导通，C7通过BG\(_{6}\)和脉冲变压器B2放电，在B\(_{2}\)的次级输出一个脉冲，触发双向可控硅导通，灯泡ZD点亮，其灯光亮度由可控硅的导通角决定。

BG\(_{5}\)在这里相当于一个可变电流源，改变其基极电流就可改变这个电流源的电流，也就改变了C7的充电电流，从而改变了触发脉冲出现的时刻，可控硅的导通角也就随之而变，加在灯泡上的电压也就随之而变，从而实现调光的目的。

我们可以调整r\(_{1}\)～r8，使其阻值依次递减，那么，当C187的Q\(_{1}\)～Q8依次输出高电平时，BG\(_{4}\)的基极电流逐次增大，一次比一次大，C5的充电电流也一次比前一次更大。这样触发脉冲出现的时刻将逐次提前，可控硅的导通角也逐次增大，使灯光的亮度逐渐增加。

当C187的Q\(_{0}\)或Q9输出高电子时，由于这两个输出端空着未用，所以此时BG\(_{4}\)和BG5均截止。触发电路不能产生触发脉冲，可控硅关断，灯泡不亮。因此，我们可以利用这两个空着的档位，将电灯关掉。即逐次按动按钮，灯光从暗至亮循环一周，再按则关。

可控硅触发电路的同步电源由变压器B1降压，经D\(_{11}\)～D14整流和稳压二极管DW削波，得到每隔180°过零一次的梯形波同步电压。接收电路及十进制计数／时序译码电路的工作电压由C\(_{3}\)滤波后得到。为了不影响触发电路与主电路同步，电路中设置了二极管D9，将触发电路的同步电压与前级的工作电压隔离。

发射机电路中，BG\(_{1}\)和BG2用3DG12或3DK4等中功率硅管，β≥100且要配对。L\(_{1}\)用β≥1mm漆包线在直径10mm的圆棒上平绕10匝，间距1.5mm且在中间抽头。L2用同样漆包线5匝嵌在L\(_{1}\)匝间。发射器电源采用一块9V叠层电池。AN可用磷铜片自制。接收机电路中，L1用φ1mm漆包线在长度为25mm～30mm的短波磁棒上平绕10匝，6匝处抽头，L\(_{2}\)用φ0.5漆包线在L1外边绕4匝。BG\(_{1}\)、BG4用3DG6，β≥100。BG\(_{2}\)用3CG14，β≥100。BG3用3DG12，β≥50。BG\(_{5}\)用3CG14，β≥50。BG6用BT33～BT35均可，η在0.5以上。电源变电器B\(_{1}\)用1～3W小型变压器。脉冲变压器B2用市售成品或用半导体收音机输出变压器代替。继电器J用6～9V超小型继电器，如JRC－5M。D\(_{1}\)～D14均用2CP12。可控硅SCR用耐压大于400V的双向可控硅，其额定电流根据被控负载的功率而定，例如被控电灯总功率为200瓦，则可选择1A的可控硅，IC用C187或CC4017十进制计数/时序译码集成电路，其引线排列如图3所示。

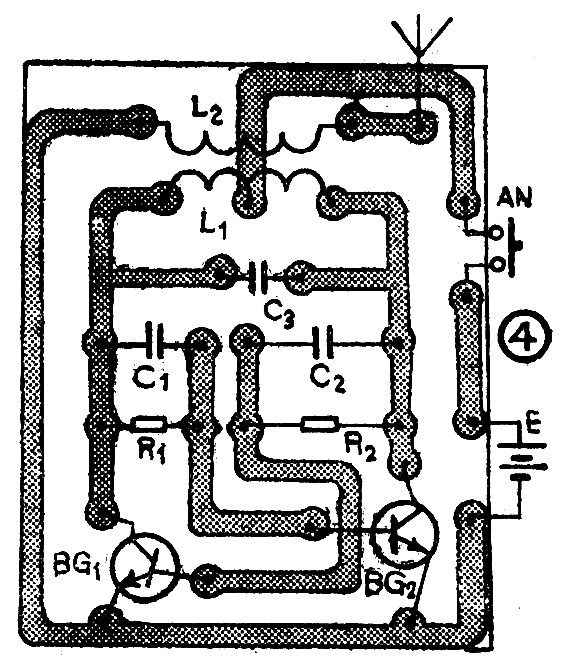

按图焊接，图4为发射机印板图。r\(_{1}\)～r8先不接入，阻值由实验确定。检查无误后，接通发射机和接收机电路的电源并将它们拉开一定距离，微调发射机和接收机电路中的C\(_{3}\)，使电路谐振，继电器吸合。计数／译码电路不需调整即可正常工作。然后，按动AN使C187的Q1端输出高电平，用一只470kΩ～1MΩ电位器代替r1接入电路，调节电位器，使灯泡发光并使灯光亮度为8档中最暗一档即可。然后在r\(_{1}\)处焊入定值电阻，第一档就调好了。其它各档的调整方法类同，只是灯光的亮度是依次增强的，所以r1～r\(_{8}\)的阻值应依次递减。全部调整完毕后，你接收电路安装在被控负载附近，发射机装置在用有机玻璃制作的小盒中，遥控调光器就可投入使用了。(苏长赞)
