三端集成稳压器是目前性能比较优良的集成稳压器件，它具有电性能指标高、外围电路简单、保护机构完善等特点。

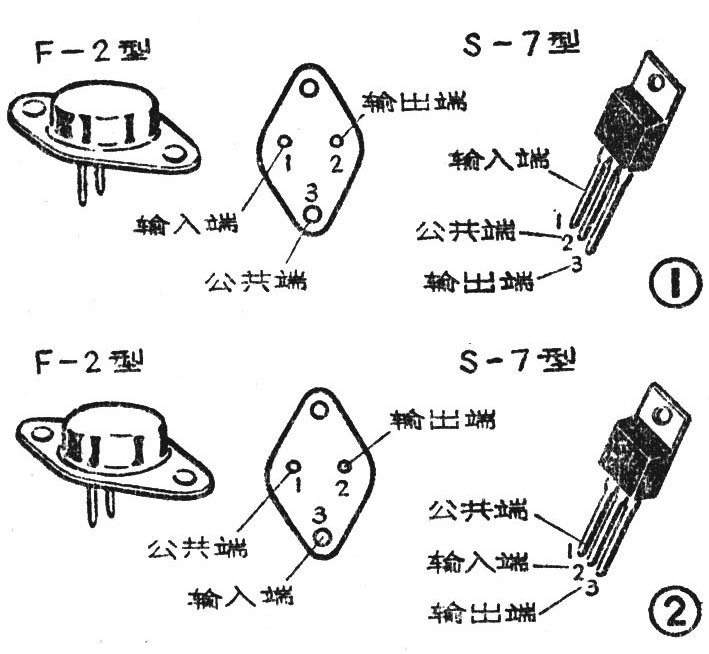

三端集成稳压器分固定输出和可变输出两种。前一种稳压器价格低廉，但输出电压为固定形式。例如7800系列就是一种固定输出正电压的集成稳压器，图1为它的外形及管脚排列图。7900系列也是固定输出的集成稳压器，不过它输出的是负电压，图2为它的外形及管脚排列图。以上两种系列均在5V～24V范围内有7种不同的输出电压档次，可以输出1.5A的电流。在三端固定式集成稳压器的型号中，最末两位数字表示稳压器的输出电压值，例如CW7805型稳压器的输出电压为+5V。同型号三端稳压器之间可直接相互代换，如CW7805可直接代换SW7805、μA7805、LM7805等。本文就如何对固定输出的三端集成稳压器进行灵活运用，扩展它的用途做一些简单的介绍。
一、改变输出电压极性的方法

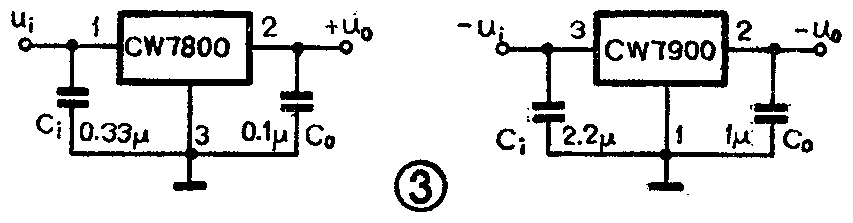

图3为两种稳压器的典型应用电路。其中输入端电容C\(_{i}\)用来旁路高频干扰脉冲，输出端电容Co起改善瞬态响应特性，减小高频输出阻抗的作用。

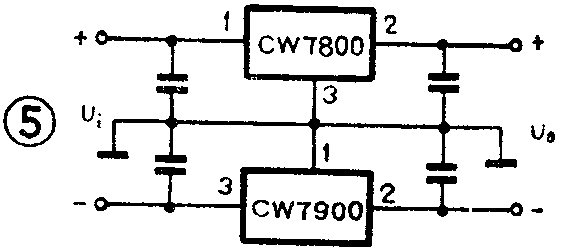

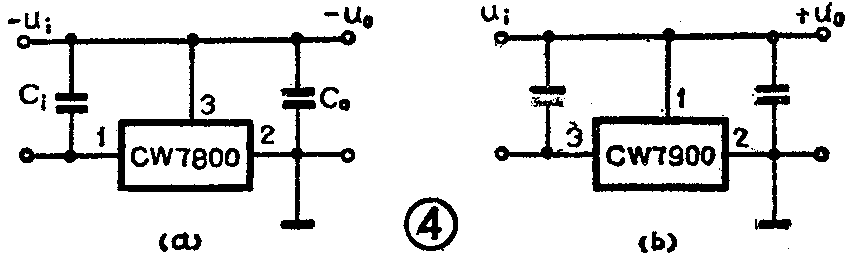

在实际使用中可以用输出正电压的三端稳压器输出负电压。电路见图4（a），将原输出端接地，原接地端的电位将下降，成为负电压输出端。同样方法也可以使输出负电压的稳压器输出正电压，如图4（b）所示。如需要同时输出正、负电压时，可选用正、负两块稳压器，按图5方法连接。
二、输出电压可调的稳压电源
图6为固定式三端稳压器构成的5～15V连续可调电源，输出电流1A。由图可见，流过电位器R\(_{w}\)的电流为（Uxx／R＋I\(_{d}\)），则整个稳压电源的输出电压Uo为：U\(_{o}\)＝Uxx＋（U\(_{xx}\)／R＋Id）R\(_{w}\)（图中Uxx＝5V）。因此，只要改变RW值，输出电压U\(_{o}\)就化成为连续可调的了。当Rw＝0时，U\(_{o}\)＝Uxx；当R\(_{w}\)增加时，Uo也相应增加。
该电路需要输出更高的电压时，可进一步增加输入电压，一般应保持输入电压高于输出电压3～5V。如要求输出5～20V，输入电压要增加到23～25V为宜。
如换用其它型号的稳压器，如CW7809，那么调压范围将改为9～15V，其它型号以此类推。

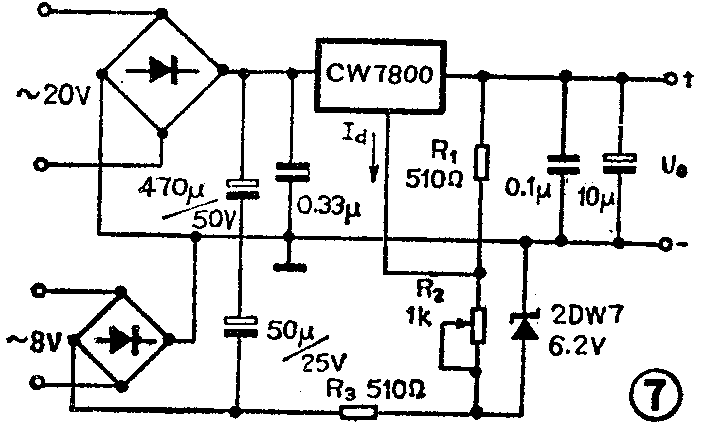

图6电路的最低输出电压是5V，若RW下端不 接地，将它的电位降低到-5V以下时，就能实现输出电压从零起调。这时需接一组负的小电流辅助电源，便构成图7所示的0～15V连续可调的稳压电源。图7中，2DW7和R\(_{3}\)提供了负的基准电压（-6V左右），与上部正电压串联相加后输出，也调节电位器Rw为零时，U\(_{o}\)会出现负值，即5+（-6）=-1（伏）。但由于此时稳压器呈现较大的内阻，不能带负载。选用5V稳压管便不会有负压输出。
以上两种可调电源经实验，当输出电流1.5A时，输出电压由空载时的15V下降到14.7V，完全可以满足一般使用要求。
需要指出的是，输入电压变化时对I\(_{d}\)有一定影响，而Id的变化将使输出电压发生变化。实际中这种影响不太严重，如果要求比较精确的稳压，可参照图8加以改进。
图8中BG\(_{1}\)作为电压跟随器，因电压跟随器输入阻抗高，输出阻抗低，从而克服了稳压器受Id变化的影响，输出电压U\(_{o}\)为：Uo=U\(_{xx}\)＋UBE+\(\frac{U}{_{xx}}\)R·Rw。式中U\(_{BE}\)是BG1管的发射结电压，容易受温度影响而变化，为此电路中用BG\(_{2}\)接成二极管，对BG1进行温度补偿，以保证输出电压的稳定，Uxx是集成稳压器的输出电压值，U\(_{xx}\);R是通过R的电流，也近似是通过Rw的电流，\(\frac{U}{_{xx}}\)R·Rw便是R\(_{w}\)两端的电压。需要进一步提高精度，也可以用运算放大器作为电压跟随器。
三、扩展输出电流的方法

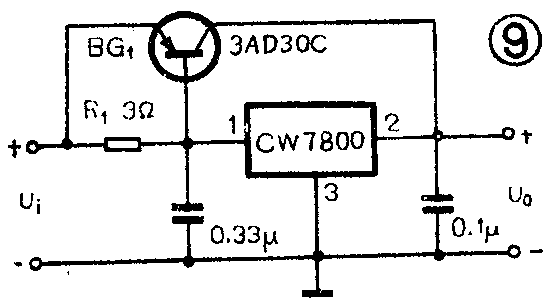

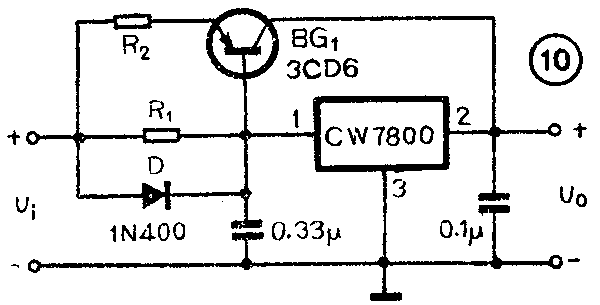

电路中需要输出的电流超过集成稳压器额定输出电流时，可采用外接大功率管的办法来扩展电流。图9是利用外接PNP大功率管的方法来扩展输出电流。其中R\(_{1}\)是BG1的偏置电阻，为BG\(_{1}\)提供导通时所需的外接偏压。图10是具有保护功能的扩流电路。在图9的基础上增加了一支二极管D与R1并联，使外接调整管BG\(_{1}\)的发射结电压不超过0.7V。R2为保护电阻，当输出电流超过额定值时，R\(_{2}\)上压降增大，使BG1的U\(_{be}\)减小，BG1处于减流或不导通状态。BG\(_{1}\)选PNP硅低频大功率管3CD6即可。
经实验，在使用中也可以将稳压器直接并联运用。如图11所示，电路中各稳压器的输出端分别串联一小电阻以达到均分电流的作用。但串联电阻后增加了电源的内阻，此电路适用于对固定负载供电的电源中。应注意并联运用的两集成稳压器参数要一致。
四、集成稳压器恒流电源

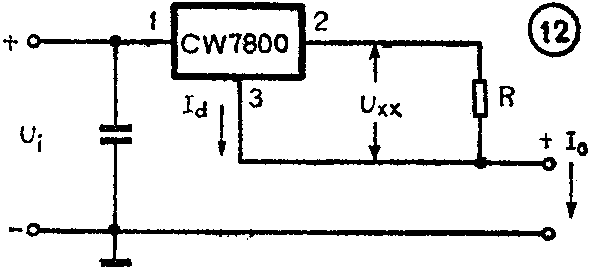

固定三端稳压器可以作成各种恒流电源。如图12所示，其输出电流I\(_{o}\)＝Uxx／R＋I\(_{d}\)，图中负载与电源接地端串联后接稳压器地端，当负载电阻变化时，将引起负载两端电压的变化，而这种变化只会影响加在稳压器两端的输入电压，在允许范围内变化时，输出电压Uxx稳定不变，输出电流也恒定不变。改变R的阻值，可改变输出电流，当R较小时，输出电流较大，可忽略I\(_{d}\)。一般Io＞5I\(_{d}\)为宜，否则Id的变化将影响恒流特性。

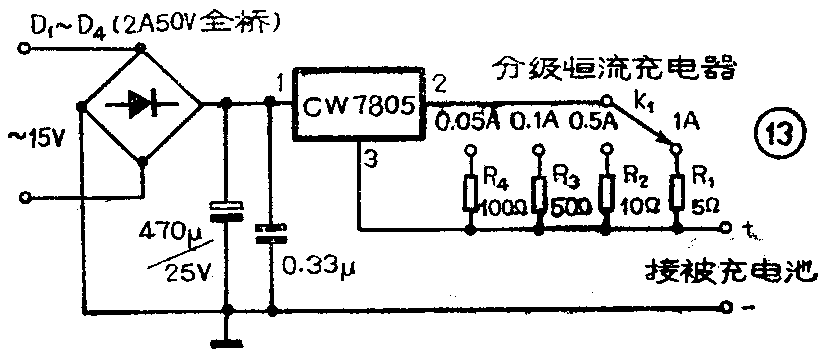

图13中，K为1×4单刀开关，用以选择不同的输出电流。本充电器适用于6V以下的各种可充电电池及干电池进行恒流充电。开关K的接点应能承受1A以上的电流，也可将K改为插头、插座进行变换。电路中R\(_{1}\)的实际功率为5W，选择时要留有2～3倍的余量，并注意散热。从电路中可以看出，当输出端不慎短路时，不会损坏机内任何元器件。
五、使用注意事项
1．使用固定式三端集成稳压器时，管脚不能接错，公共端不得悬空。本文图中所标的引脚数均为F－2型封装的，如用塑封器件，引脚不同。
2．当稳压器输出端使用大电容，且输出电压高于6V时，应如图14那样在输入、输出端跨接保护二极管，以防输入端短路时，输出电容通过稳压器进行放电使稳压器损坏。
3．目前三端式大功率稳压器一般采用塑封S－7型和金属封F-2型。加散热器时耗散功率可达7.5～15W。
4．一段固定式集成稳压器的最大输入电压在35～40V之间。在使用时，整流电路输出电压的峰值不得超过此值。（张军）
