目前，市场上不断涌现出新型大功率扩音机，这些扩音机都具有频带宽、输出功率大等优点。但是在开机瞬间，常常有一个较大的冲击电压危及扬声器安全。并且在机器发生故障时，扩音机输出端也常出现一个较高的直流电压，将扬声器烧坏。本文介绍一种扬声器保护器，将它设置在扩音机输出端与扬声器之间，在扩音机接通电源瞬间或扩音机发生故障时，能对扬声器进行安全保护。

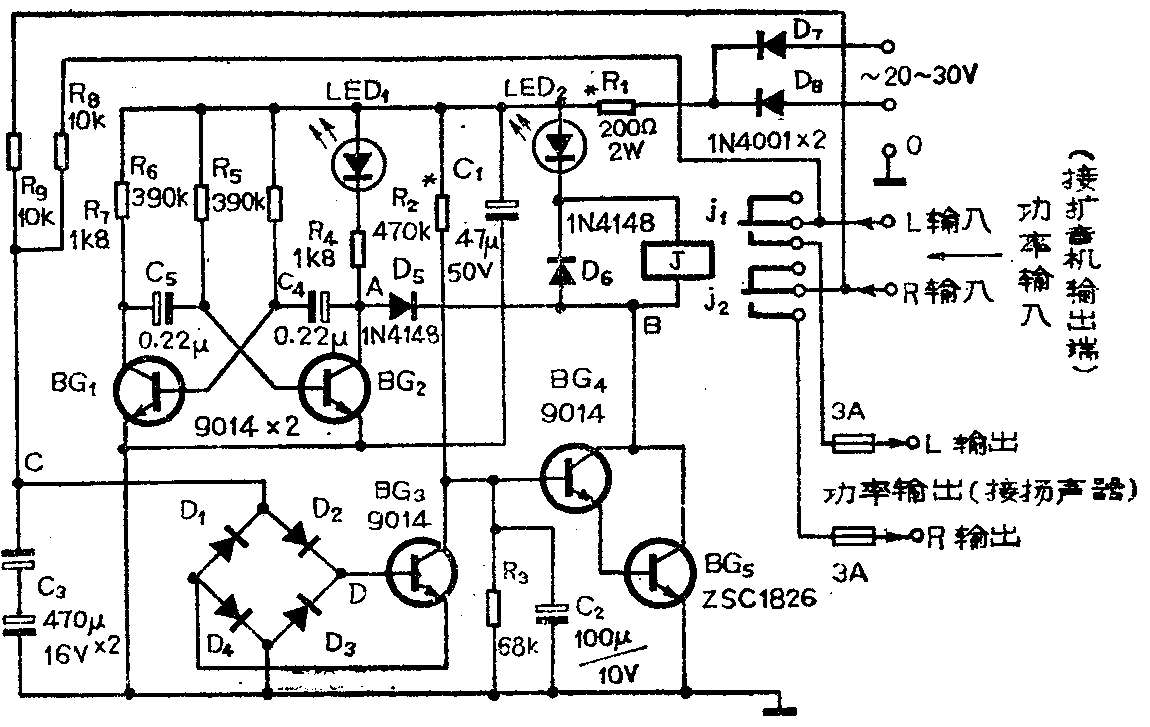

图1是保护器的原理图。从图中可看出此保护器电路是由多谐振荡器、延时电路、直流保护电路组成。由D\(_{7}\)、D8、R\(_{1}\)和C1四个元件组成的全波整流电源向整个电路供电，本保护器所需交流电压从放大器的电源变压器上得到，做到本机电源和放大器电源开关同步。电源接通后，由BG\(_{1}\)、BG2组成的多谐振荡器开始工作，发光二极管LED\(_{1}\)间歇闪亮。此时电源通过R2向电容C\(_{2}\)充电，使BG4的基极电位逐渐升高，大约充电2秒以后C\(_{2}\)两端电压超过1.4V，BG4、BG\(_{5}\)导通将LED2点亮，继电器J吸合，继电器的两个中间接点j\(_{1}\)、j2均倒向下方，将扬声器和放大器输出端连接上。同时BG\(_{4}\)集电极电压下降，使B点电压低于A点电压，D5导通，多谐振荡器工作点被破坏而停振，LED\(_{1}\)被点亮而不再闪烁，此时表示电路工作正常。由于C2有一个2秒左右的充电过程，所以从电源刚接通开始经2秒钟以后，扬声器才能通过继电器接点和扩音机输出端连接上，这样就防止了因扩音机开机瞬间具有较大的冲击电流将扬声器损坏。另外，如果电路突然发生故障，扩音机输出端就可能有较高的直流电压，如果没有这种保护器扬声器就容易被烧坏，设置这个保护器后，不正常的直流电压会立即通过R\(_{8}\)或R9向C\(_{3}\)充电，使C3两端电压绝对值升高。D\(_{1}\)～D4是一个桥式电路，C\(_{3}\)两端的电压经过这个电路后，使D点电位升高。并保证使D点为正电位，使BG3饱和导通。这时BG\(_{4}\)、BG5也由导通变成截止，继电器J释放使扬声器和放大器断开，于是扬声器受到了保护。同时发光二极管LED\(_{2}\)熄灭，B点电位上升高于A点电位，D5截止多谐振荡器恢复工作，发光二极管LED1又变为间歇闪亮，表示放大器发生故障，需进行修理。
本电路对元件选择没有特殊要求。BG\(_{1}\)～BG4均可采用3DG系列小功率硅管，BG\(_{5}\)要求选用BVceo＞50V，P\(_{o}\)＞500mw，ICM＞50mA的中功率硅管。D\(_{1}\)～ D6采用2CP类二极管。R1要求采用功率为2W的电阻。继电器采用JRX－13F小型继电器即可。当制作完毕后，接通电源约2秒钟继电器吸合，LED\(_{1}\)、LED2发亮表示该电路工作正常。然后将1V直流电压加到左或右声道的输入端，继电器应马上释放，LED\(_{1}\)间歇闪亮、LED2熄灭，表示放大器输出端有直流电压存在。(范斌)
